| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | एफसीआरएफ |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | Quote by email |
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-25 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 3220 पीसी/माह |
| प्रकार: | निकला हुआ किनारा घुड़सवार बल सेंसर | आउटपुट: | अनुरूप |
|---|---|---|---|
| प्रयोग: | संपीड़न बल माप | संरचना: | निकला हुआ किनारा |
| क्षमता: | 0-5000kN (चयन योग्य) |

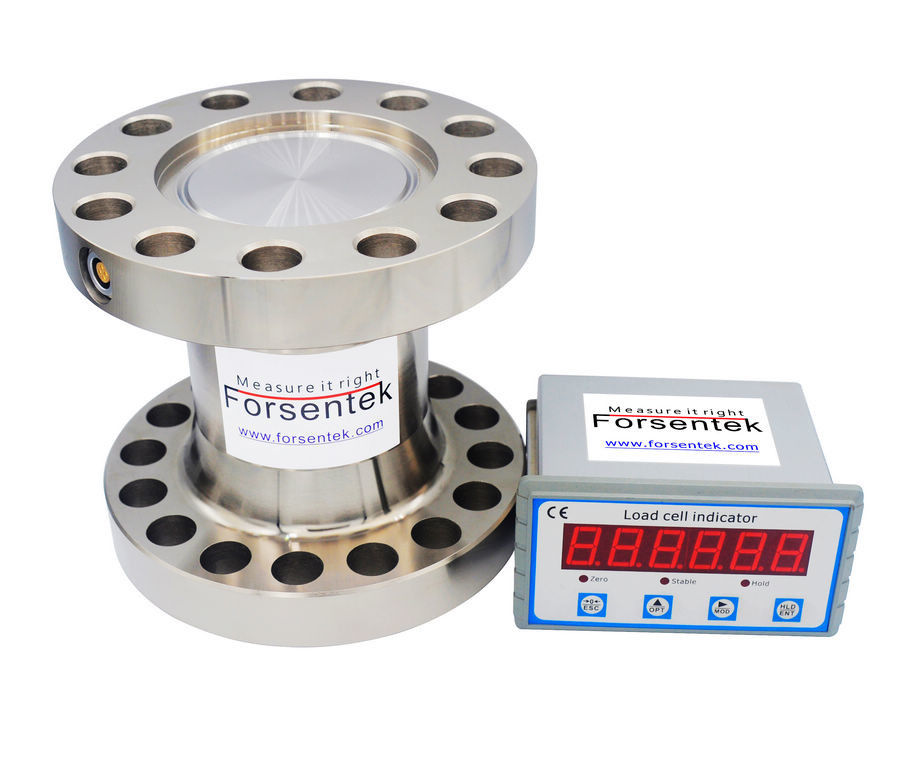

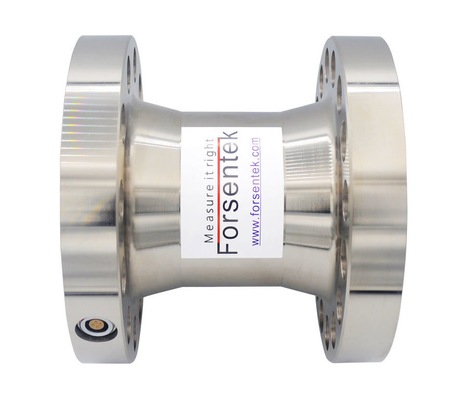

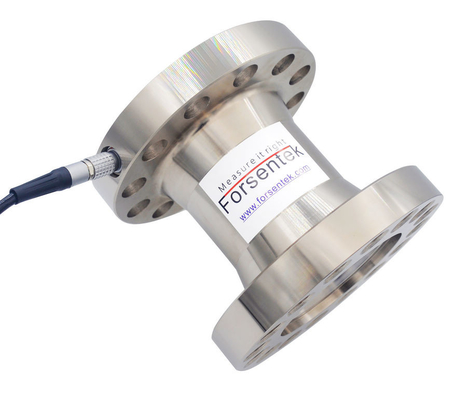

फ्लैंज प्रकार संपीड़न भार सेल 5000kN स्तंभ बल ट्रांसड्यूसर 3000kN
हाई रेंज फ्लैंज-टू-फ्लैंज संपीड़न लोड सेल एफसीआरएफ मिश्र धातु स्टील से बना है, जो कि तनाव गेज तकनीक के आधार पर एक स्तंभ डिजाइन को अपनाता है जिसमें आसान स्थापना के लिए फ्लैंज-टू-फ्लैंज माउंट होता है।स्तंभ प्रकार संपीड़न बल सेंसर एफसीआरएफ 0-300kN / 0-500kN / 0-600kN / 0-1000kN / 0-1500kN / 0-2000kN / 0-2500KN / 0-3000kN / 0-4000kN / 0-5000kN से चुनने के लिए दस नामित माप सीमाएं प्रदान करता हैआप संपीड़न बल ट्रांसड्यूसर एफसीआरएफ पा सकते हैं जो ढेर भार परीक्षण, पुल भार निगरानी, इंजेक्शन मोल्डिंग मशीनों, संरचना परीक्षण, रोलिंग मिलों आदि के लिए लागू होता है।

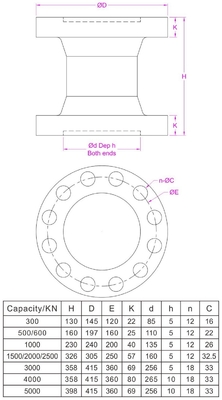

आयाम ((मिमी में इकाई)
विनिर्देश
| क्षमता |
300kN / 30 टन 500kN / 50 टन 600kN / 60 टन 1000kN / 100 टन 1500kN / 150 टन 2000kN / 200 टन 2500kN / 250 टन 3000kN / 300 टन 4000kN / 400 टन 5000kN / 500 टन |
| नामित आउटपुट | 2.0 mV/V |
| उत्तेजना | 3-15V |
| शून्य शेष | ±0.05mV/V |
| गैर-रैखिकता |
±0.3% आर.ओ. R.O. का ±0.5% |
| हिस्टेरिसिस |
±0.3% आर.ओ. R.O. का ±0.5% |
| गैर-पुनरावृत्ति |
±0.1% आर.ओ. R.O. का ±0.2% |
| 3 मिनट) | ±0.1% आर.ओ. |
| सुरक्षित अधिभार | 120% एफ.एस. |
| अंतिम अधिभार | 150% एफ.एस. |
| मुआवजा तापमान | -10... +40oसी |
| परिचालन तापमान | -20... +60oसी |
| तापमान परिवर्तन शून्य | ±0.02% आर.ओ./oसी |
| तापमान परिवर्तन अवधि | ±0.02% आर.ओ./oसी |
| इनपुट प्रतिरोध | 780±50 ओम |
| आउटपुट प्रतिरोध | 750±50 ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| प्रवेश सुरक्षा | IP66 |
| तत्व की सामग्री | मिश्र धातु स्टील |
| केबल | Ø5*5000 मिमी 4-कोर से सुरक्षित |
| वायरिंग कोड |
लाल--उत्साह + काला--उत्साह-- हरे--सिग्नल+ सफेद--सिग्नल-- |
बल संवेदक एक ट्रांसड्यूसर है जो यांत्रिक भार को लागू बल के आनुपातिक एमवी संकेत में परिवर्तित करता है। क्रियाशील बल माप तत्व के विरूपण का कारण बनता है,बंधे तनाव गेज तदनुसार विकृत जो गेहूं पत्थर पुल के प्रतिरोध परिवर्तन का कारण होगानिरंतर बिजली आपूर्ति के तहत, Sig+ और Sig- के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा,इस प्रकार लोड/बल को ट्रांसड्यूसर से आउटपुट सिग्नल को मापकर मापा जा सकता है जो सामान्यतः -30mV के भीतर होता है...+30mV. एक सिग्नल एम्पलीफायर का उपयोग आगे के सिग्नल प्रसंस्करण के लिए mV सिग्नल को 0-5V / 0-10V / 4-20mA में परिवर्तित करने के लिए किया जा सकता है। लोड सेल शून्य आउटपुट ((शून्य संतुलन):बिना भार के लोड सेल का आउटपुट सिग्नल,एमवी/वी या नामित आउटपुट के प्रतिशत के रूप में व्यक्त किया जाता है.शून्य आउटपुट तनाव के दौरान तनाव के कारण होता है,यह माप की सटीकता को प्रभावित किए बिना कैलिब्रेशन या संकेत प्रसंस्करण के दौरान संचालित किया जा सकता है.नामित आउटपुट (या संवेदनशीलता) का संक्षिप्त निर्देशः
परिभाषाः लोड सेल ((या बल ट्रांसड्यूसर) द्वारा उत्पादित संकेत जब नामित भार लागू किया जाता है, एमवी/वी के संदर्भ में व्यक्त किया जाता है। नामित आउटपुट सेंसर के आउटपुट सिग्नल रेंज को इंगित करता है।
सेंसर आउटपुट = (पावर सप्लाई * नामित आउटपुट) * लोड / क्षमता
कॉलम लोड सेल FCRF का नामित आउटपुट लगभग 2.0mV/V है।
सिलेंडर लोड सेल एफसीआरएफ की बिजली आपूर्ति सामान्यतः 3-15 वी के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो संपीड़न बल सेंसर FCRF की आउटपुट रेंज सामान्यतः 0-30mV के भीतर होती है।
उदाहरण एकः संपीड़न बल सेंसर FCRF-3000kN 2.0mV/V नामित आउटपुट शक्ति के साथ 5V DC, आउटपुट रेंज 0 ~ 10mV है।
उदाहरण दोः संपीड़न भार सेलFCRF-5000kN 2.0mV/V 10V DC के लिए नामित आउटपुट शक्ति के साथ, आउटपुट रेंज 0 ~ 20mV है।
