लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएफजी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2299पीसी/माह |
| टाइप: | लघु स्तंभ लोड सेल | क्षमता: | 0-200 किग्रा (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | एनालॉग ट्रांसड्यूसर | संरचना: | बेलनाकार बल सेंसर |
| संबंध: | निकला हुआ किनारा से निकला हुआ किनारा | लोड दिशा: | तनाव और संपीड़न |

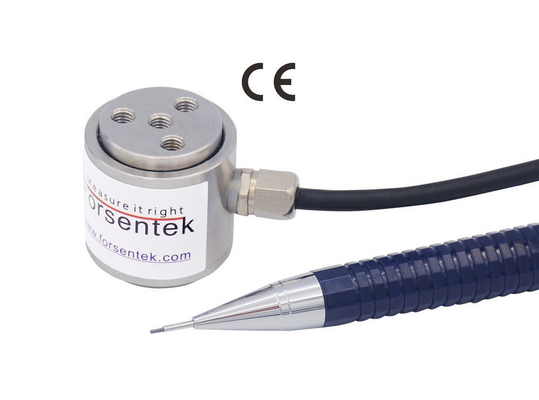

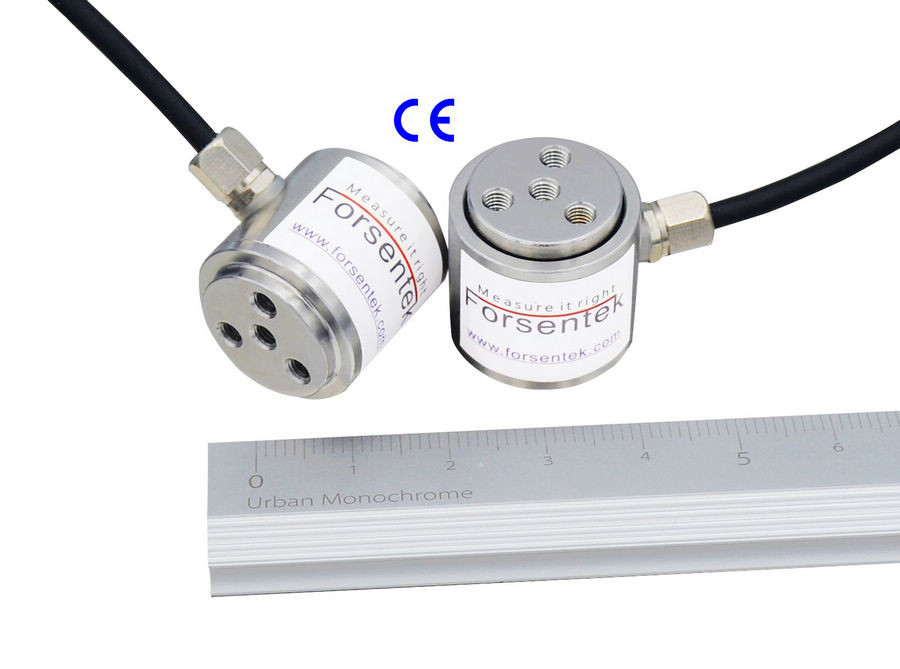

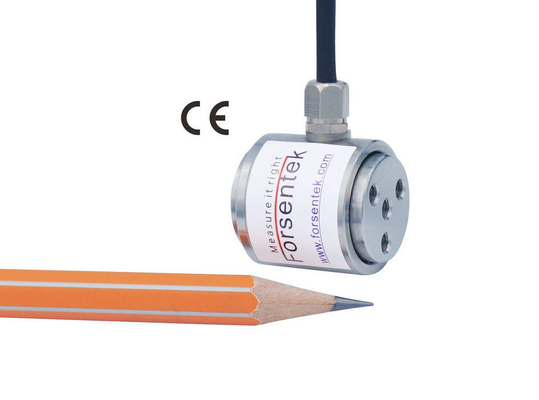

लघु स्तंभ लोड सेल तनाव संपीड़न स्तंभ प्रकार बल सेंसर
लघु कॉलम लोड सेलएफएफजी स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक का उपयोग करके रेटेड आउटपुट की अधिकतम 0.1% गैर-रैखिकता प्रदान करता है।लघु बेलनाकार बल ट्रांसड्यूसर एफएफजी 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N / 0-2000N सातx रेटेड माप रेंज प्रदान करता है, जिसमें से चुनने के लिए, निकला हुआ किनारा माउंटेड लोड सेल FFG का उपयोग किया जा सकता है तनाव और संपीड़न बल माप दोनों।स्टेनलेस स्टील निर्माण, निकला हुआ किनारा डिजाइन, कॉम्पैक्ट आकार, द्विदिश बल माप, उच्च सटीकता, लघु तनाव संपीड़न लोड सेल एफएफजी तार तनाव नियंत्रण, बल वितरण विश्लेषण, स्वचालित नियंत्रण, सिलेंडर जोर माप, विधानसभा बल निगरानी जैसे अनुप्रयोगों के लिए एक आदर्श मिश्रण प्रदान करता है। वसंत परीक्षण, अल्ट्रासोनिक वेल्डिंग क्लैंप बल नियंत्रण, हाथ प्रेस बल सत्यापन, और इसी तरह।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।
| कोड भेजने का आदेश | माप श्रेणी | बल दिशा |
| एफएफजी-20एन | 0-20N / 0-2kgf | तनाव/संपीड़न |
| एफएफजी-50एन | 0-50N / 0-5kgf | |
| एफएफजी-100एन | 0-100N / 0-10kgf | |
| FFG-200N | 0-200N / 0-20kgf | |
| एफएफजी-500एन | 0-500N / 0-50kgf | |
| FFG-1kN | 0-1000N / 0-100kgf | |
| FFG-2kN | 0-2000N / 0-200kgf |
विशेष विवरण
| निर्धारित क्षमता |
20N / 50N / 100N / 200N / 500N / 1kN / 2kN |
||
| निर्धारित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | 380 ± 30 ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | 350 ± 5 ओम |
| रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*3000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो mV/V आउटपुट देता है।
लोड सेल और एम्पलीफायर का आउटपुट सिग्नल:
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
Flanged Force Transducer FFG का रेटेड आउटपुट आम तौर पर लगभग 2.0mV/V होता है।
निकला हुआ किनारा प्रकार बल सेंसर FFG की बिजली आपूर्ति सामान्य रूप से 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो ट्रैक्शन/कम्प्रेशन फोर्स सेंसर FFG की आउटपुट रेंज सामान्य रूप से -30mV…+30mV के भीतर होती है।
उदाहरण एक: टेन्साइल कंप्रेसिव फोर्स ट्रांसड्यूसर FFG-50N 2.0mV / V संवेदनशीलता के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -20mV ... + 20mV है।
उदाहरण दो: तनाव और संपीड़न लोड सेल FFG-20N 2.0mV / V रेटेड आउटपुट के साथ 5V DC द्वारा संचालित, आउटपुट रेंज -10mV ... + 10mV है।
व्हीटस्टोन ब्रिज से एमवी / वी आउटपुट को कभी-कभी सीधे संसाधित नहीं किया जा सकता है, एक सिग्नल कंडीशनर का उपयोग लोड सेल के साथ -5 ~ 5 वी, 0-10 वी या 4-20 एमए आउटपुट देने के लिए किया जा सकता है।

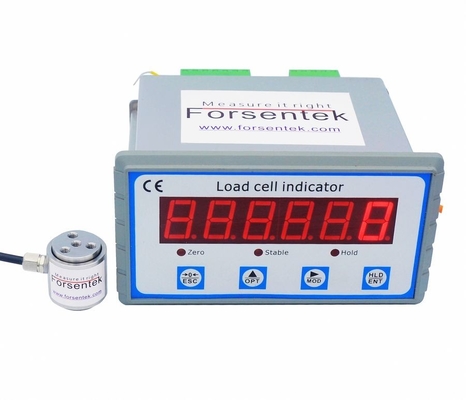

उदाहरण एक: निकला हुआ किनारा प्रकार तनाव संपीड़न सेंसर FFG-100N एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-100N संपीड़न बल VS 0-10V आउटपुट, 0-100N तन्यता बल VS 0- होगा। (-10V) आउटपुट, जो माप त्रुटि की परवाह किए बिना रैखिक है, 1V आउटपुट 10N कंप्रेसिव लोड से मेल खाता है, (-2V) आउटपुट 20N टेंशन लोड से मेल खाता है, और इसी तरह।
उदाहरण दो: बेलनाकार तनाव और संपीड़न लोड सेल FFG-1kN एम्पलीफायर FSC (4-12-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-1kN संपीड़न बल VS 12-20mA आउटपुट, 0-1kN तनाव बल VS होगा। 12-4mA, जो माप त्रुटि की परवाह किए बिना रैखिक है, 12mA आउटपुट "0" लोड से मेल खाता है, 12.8mA आउटपुट 100N कंप्रेसिव लोड से मेल खाता है, 8mA आउटपुट 500N तन्य भार से मेल खाता है, और इसी तरह।
