लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FC10C |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2570 पीसी / माह |
| प्रकार: | माइक्रो बटन लोड सेल | प्रयोग: | संपीड़न बल माप |
|---|---|---|---|
| क्षमता: | 110lb 44lb 22lb 11lb | उत्पादन: | एनालॉग ट्रांसड्यूसर |
| व्यास: | 10 मिमी | ऊंचाई: | 6 मिमी |

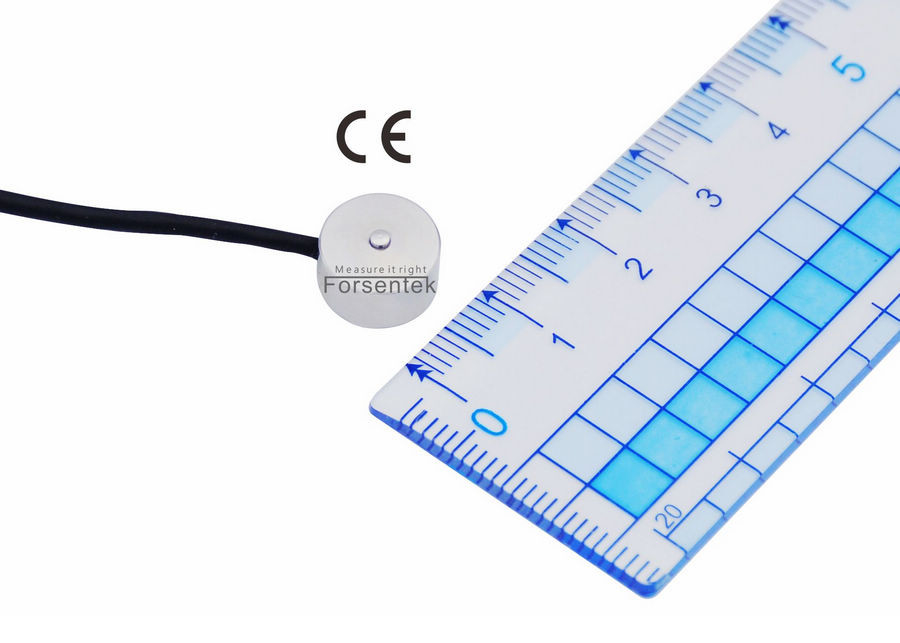

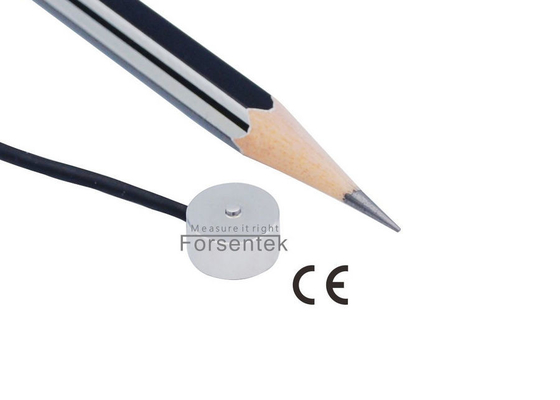

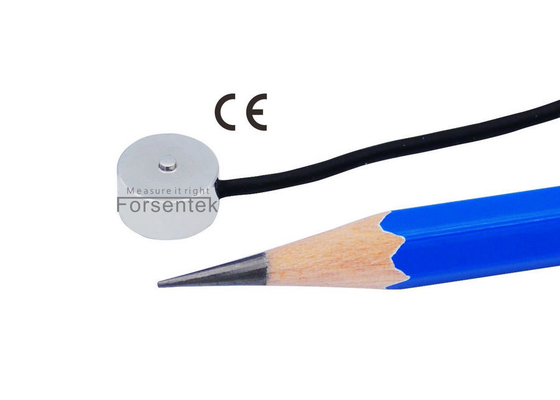

मिनी बटन लोड सेल 110lb 44lb 22lb 11lb माइक्रो संपीड़न बल माप सेंसर
माइक्रो बटन टाइप कम्प्रेशन लोड सेल FC10C स्टेनलेस स्टील से बना है जो कम्प्रेशन फोर्स मापन के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित है।सबमिनिएचर बटन लोड सेल FC10C चुनने के लिए 0-11lb / 0-22lb / 0-44lb / 0-110lb चार रेटेड माप रेंज प्रदान करता है।माइक्रो कंप्रेशन लोड सेल FC10C को केवल 10 मिमी बाहरी व्यास और 6 मिमी कुल ऊंचाई के साथ चित्रित किया गया है जो इसे बल माप अनुप्रयोगों के लिए बेहद उपयुक्त बनाता है जहां बढ़ते स्थान सीमित हैं।सबसे छोटे संपीड़न लोड सेल FC10C के लिए विशिष्ट अनुप्रयोग हैं जैसे क्लैंपिंग बल माप, बल अधिभार संरक्षण, भार वितरण विश्लेषण, डाई फोर्स मापन, ऑटो उपकरण, असेंबली लाइन और इतने पर।मिनी लोड ट्रांसड्यूसर FC10C को हमारे ग्राहकों की आवश्यकताओं के अनुसार संशोधित या अनुकूलित भी किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
5 किग्रा / 50 एन / 11 एलबी 10 किग्रा / 100 एन / 22 एलबी 20 किग्रा / 200 एन / 44 एलबी 50 किग्रा / 500 एन / 110 एलबी |
||
| निर्धारित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-10V | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±1% आरओ | इनपुट प्रतिरोध | 900 ± 100 ओम |
| गैर-दोहराव | ±0.5% आरओ | आउटपुट प्रतिरोध | 900 ± 100 ओम |
| रेंगना(5मिनट) | ±0.5% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
लघु बटन लोड सेल FC10C का रेटेड आउटपुट सामान्य रूप से 1mV/V के भीतर होता है।
माइक्रो कम्प्रेशन सेंसर FC10C की बिजली आपूर्ति सामान्य रूप से 3-10V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो मिनी कम्प्रेशन फोर्स ट्रांसड्यूसर FC10C की आउटपुट रेंज सामान्य रूप से 0...+10mV के भीतर होती है।
उदाहरण एक: 5V डीसी द्वारा संचालित 1.0mV/V संवेदनशीलता के साथ सबमिनीचर बटन लोड सेल FC10C-20kg, आउटपुट रेंज 0 ~ 5mV है।
उदाहरण दो: 3.3V DC द्वारा संचालित 1.0mV/V संवेदनशीलता के साथ माइक्रो कम्प्रेशन सेंसर FC10C-50kg, आउटपुट रेंज 0 ~ 3.3mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: सबसे छोटा बटन लोड सेल FC10C-10kg एम्पलीफायर FSC (0-5V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-10kg कंप्रेसिव लोड VS 0-5V आउटपुट होगा।
उदाहरण दो: लघु संपीड़न ट्रांसड्यूसर FC10C-5kg एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-5kg संपीड़ित बल VS 4-20mA आउटपुट होगा।
