| Place of Origin: | China |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफसीएफके |
| Minimum Order Quantity: | 1pc |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| Supply Ability: | 1975pcs/month |
| Type: | Miniature Compression Load Cell | क्षमता: | 1 किलो 2 किलो 5 किलो 10 किलो 20 किलो |
|---|---|---|---|
| प्रयोग: | संपीड़न बल माप | उत्पादन: | एनालॉग सेंसर |
| बढ़ते: | निकला हुआ किनारा सतह |

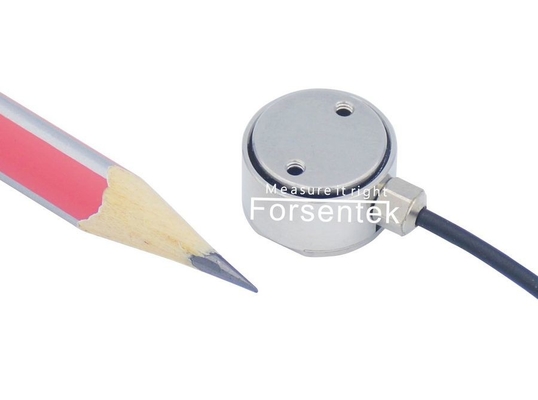

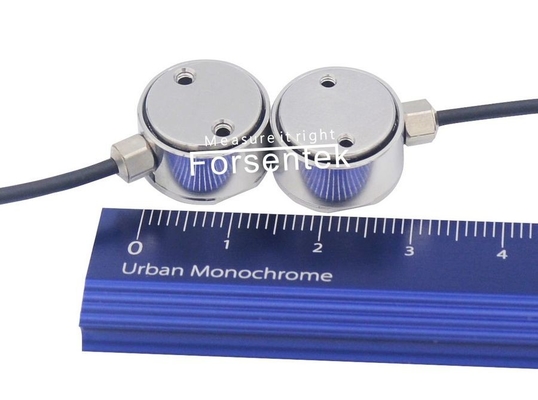

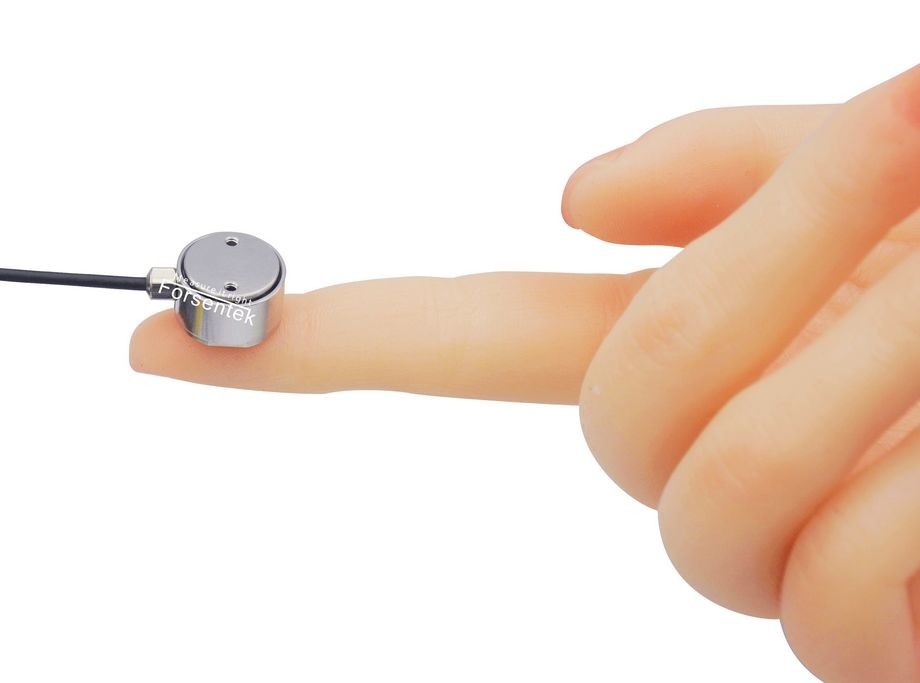

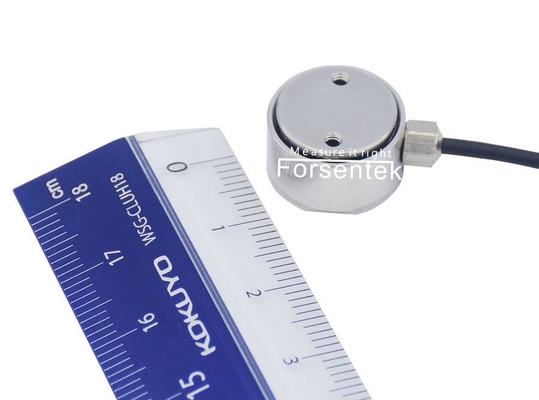

लघु संपीड़न लोड सेल 1 किलो संपीड़न बल मापन 10N
लघु संपीड़न सेंसरएफसीएफके स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक पर आधारित है ताकि रेटेड क्षमता की अधिकतम 0.3% गैर-रैखिकता प्रदान की जा सके।माइक्रो कंप्रेशन लोड सेल FCFK 0-10N / 0-20N / 0-50N / 0-100N / 0-200N से चुनने के लिए पांच रेटेड मापने की रेंज प्रदान करता है, निकला हुआ किनारा से निकला हुआ किनारा माउंटिंग, कॉम्पैक्ट डिज़ाइन, आपको माइक्रो कम्प्रेशन सेंसर FCFK लागू हो सकता है संपीड़न बल माप अनुप्रयोग जहां बढ़ते स्थान सीमित हैं, जैसे मोल्ड क्लैंपिंग बल माप, असेंबली बल निगरानी, बल वितरण परीक्षण, आदि। मॉडल एफसीएफके को ग्राहक के अनुरोध के अनुसार संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
1 किग्रा / 2 किग्रा / 5 किग्रा / 10 किग्रा / 20 किग्रा |
||
| निर्धारित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.3% आरओ | तापमान परिवर्तन अवधि | ±0.03% आरओ/हेसी |
| हिस्टैरिसीस | ±0.3% आरओ | इनपुट प्रतिरोध | 385 ± 50 ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | 350 ± 50 ओम |
| रेंगना(3मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | IP50 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*3000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो mV/V आउटपुट देता है।
लोड सेल FCFK का आउटपुट सिग्नल:
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
लघु निकला हुआ किनारा लोड सेल FCFK का रेटेड आउटपुट सामान्य रूप से लगभग 2.0mV/V है।
थ्रस्ट फोर्स सेंसर FCFK की बिजली आपूर्ति सामान्य रूप से 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो कम्प्रेशन टाइप फोर्स ट्रांसड्यूसर FCFK की आउटपुट रेंज सामान्य रूप से 0… + 30mV के भीतर होती है।
उदाहरण एक: 5V DC द्वारा संचालित 2.0V/V संवेदनशीलता के साथ लघु कॉलम लोड सेल FCFK-100N, आउटपुट रेंज 0mV...+10mV है।
उदाहरण दो: 10V डीसी द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ लघु निकला हुआ लोड सेल FCFK-200N, आउटपुट रेंज -0mV...+20mV है।
व्हीटस्टोन ब्रिज से एमवी / वी आउटपुट को कभी-कभी सीधे संसाधित नहीं किया जा सकता है, 0 ~ 5 वी, 0-10 वी या 4-20 एमए आउटपुट देने के लिए लोड सेल के साथ एक सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: माइक्रो कंप्रेशन लोड सेल FCFK-10N एम्पलीफायर FSC (0-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-10N संपीड़न बल VS 0-10V आउटपुट होगा, जो माप त्रुटि की परवाह किए बिना रैखिक है, 1V आउटपुट 1N कम्प्रेशन लोड से मेल खाता है, 2V आउटपुट 2N कम्प्रेशन लोड से मेल खाता है, और इसी तरह।
उदाहरण दो: लघु थ्रस्ट फोर्स लोड सेल FCFK-20N एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-20N संपीड़न बल VS 4-20mA आउटपुट होगा, जो माप त्रुटि की परवाह किए बिना रैखिक है, 4mA आउटपुट "0" लोड से मेल खाती है, 5.6mA आउटपुट 2N थ्रस्ट फोर्स से मेल खाती है, 12mA आउटपुट 10N थ्रस्ट फोर्स से मेल खाती है, और इसी तरह।
लोड सेल FCFK नीचे दिए गए कार्यों को वितरित करने के लिए डिजिटल संकेतक FPT के साथ भी काम कर सकता है:
वास्तविक समय में प्रदर्शन बल मूल्य
-परीक्षण के दौरान अधिकतम बल हथियाने के लिए पीक होल्डिंग
-RS485 या RS232 इंटरफ़ेस
-0-5 वी / 0-10 वी / 4-20 एमए एनालॉग आउटपुट:
-स्विच आउटपुट
लघु संपीड़न लोड सेल FCFK
| कोड भेजने का आदेश | माप श्रेणी | बल दिशा |
| एफसीएफके-10एन | 0-10N / 0-2.2lb | दबाव |
| एफसीएफके-20एन | 0-20N / 0-4.4lb | |
| एफसीएफके-50एन | 0-50N / 0-0-10lb | |
| एफसीएफके-100एन | 0-100N / 0-20lb | |
| एफसीएफके-200एन | 0-200N / 0-45lb |
