उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस | क्षमता: | 0-220lb (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | संपीड़न / तनाव |
| नट: | एम3/एम4 |

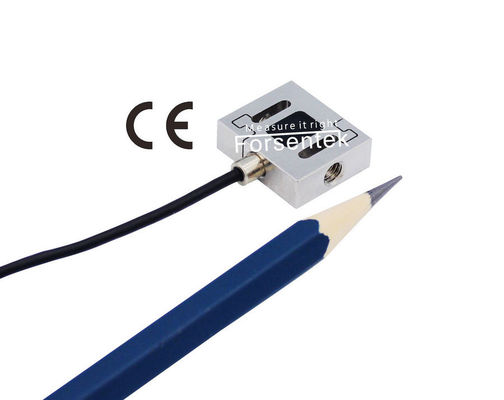

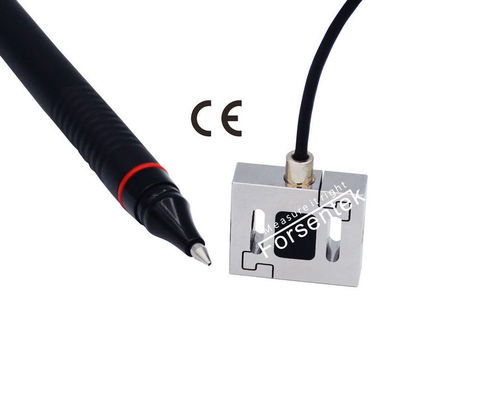

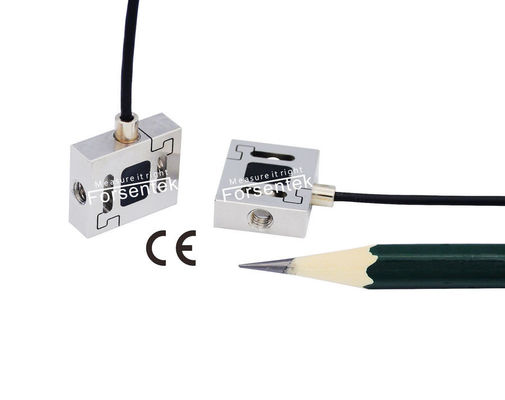

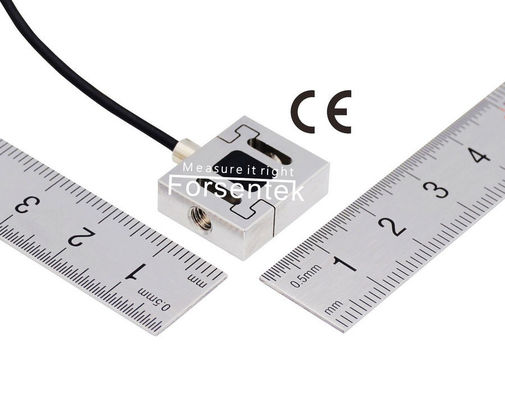

माइक्रो टेंशन लोड सेल 2lb 5lb 10lb 20 lb 50lbf 100 lb 200lb मिनिएचर पुल फोर्स सेंसर
लघु तनाव बल सेंसरFSSM विभिन्न प्रकार के अनुप्रयोगों के लिए एक कॉम्पैक्ट डिज़ाइन प्रदान करता है।एस बीम तनाव संपीड़न लोड सेल श्रृंखला उच्च सटीकता के साथ 0-2.2 एलबीएफ / 0-4.4 एलबीएफ / 0-11 एलबीएफ / 0-22 एलबीएफ / 0-45 एलबीएफ / 0-67 एलबीएफ / 0-112 एलबीएफ / 0-224 एलबीएफ प्रदान करती है। कॉम्पैक्ट डिज़ाइन सुविधाएँ। माइक्रो पुश पुल लोड सेल FSSM क्षमता के अधिकतम 0.1% गैर-रैखिकता के साथ 2.0mV / V आउटपुट देने के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक का उपयोग करता है, कॉम्पैक्ट डिज़ाइन FSSM को आसानी से मशीनरी या परीक्षण उपकरण में एम्बेड करने में सक्षम बनाता है। - पैकेजिंग मशीनरी, असेंबली मशीनरी या एंड-ऑफ-लाइन परीक्षण उपकरण के लिए आदर्श।माइक्रो पुल फोर्स सेंसर FSSM में अटैचमेंट या इम्प्लीमेंट्स के माउंटिंग के लिए दो तरफ थ्रेडेड होल होते हैं, इस माइक्रो फोर्स सेंसर का उपयोग सीमित स्थान वाले अनुप्रयोगों में तनाव और संपीड़न बल माप दोनों के लिए किया जा सकता है। आप जूनियर एस बीम लोड सेल FSSM को FUTEK लोड सेल LSB200 के साथ विनिमेय पा सकते हैं। ,मार्क मिनिएचर फोर्स सेंसर सीरीज R04, फ्लिंटेक एस-बीम फोर्स सेंसर आईएसए, फ्लिंटेक लोड सेल आईएसबी, आदि।
विशेष विवरण
| निर्धारित क्षमता |
10N / 1kg / 2.2lb |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | ३८० ± ३० ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | ३५२ ± ५ ओम |
| रेंगना(5मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | 20N IP50 ≥50N IP62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
पुश और पुल बल ट्रांसड्यूसर FSSM की आउटपुट रेंज सामान्य रूप से -25mV...+25mV के भीतर होती है,
उदाहरण एक: 10V डीसी द्वारा संचालित 1.9mV/V रेटेड आउटपुट के साथ लघु संपीड़न तनाव लोड सेल FSSM-10N, आउटपुट रेंज -19mV...+19mV है।
उदाहरण दो: 5V DC द्वारा संचालित 2.1mV/V संवेदनशीलता के साथ माइक्रो पुश और पुल फोर्स सेंसर FSSM-20N, आउटपुट रेंज -10.5mV...+10.5mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एम्पलीफायर एफएससी (-5-5 वी) -24 वी के साथ काम कर रहे लघु संपीड़न तनाव सेंसर एफएसएसएम -100 एन, बल-वोल्टेज संबंध 0-100 एन संपीड़न बल वीएस 0-5 वी आउटपुट, 0-100 एन तनाव बल वीएस 0-( -5 वी) आउटपुट।
उदाहरण दो: माइक्रो पुश पुल लोड सेल FSSM-200N एम्पलीफायर FSC (4-12-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-200N संपीड़न बल VS 12-20mA आउटपुट, 0-200N तनाव बल VS 12 होगा -4 एमए आउटपुट।
