M8/M12 S टाइप लोड सेल 10lb 20 lbf 50lb 100 lb 200lb 500 lb एस-बीम फोर्स सेंसर

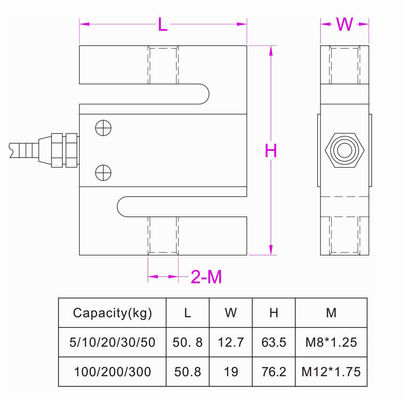

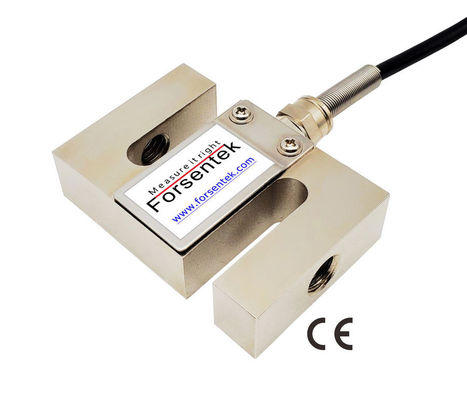

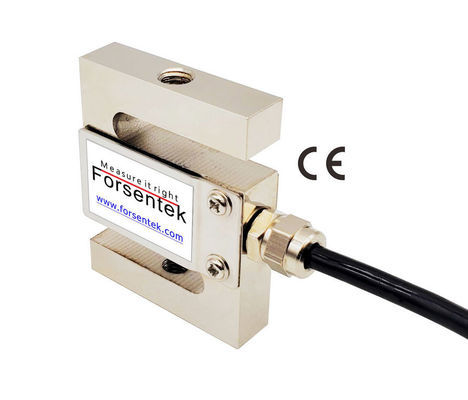

M8 M12 पिरोया एस-बीम लोड सेल FS6A / FS6B तनाव और संपीड़न बल माप के लिए स्ट्रेन गेज आधारित है। S प्रकार बल ट्रांसड्यूसर FS6A / FS6B 0-11 lbf / 0-22 lbf / 0-44 lbf प्रदान करता है/ 0-66 एलबीएफ / 0-110 एलबीएफ / 0-220 एलबीएफ/ 0-440 lbf / 0-600 lbf से चुनने के लिए आठ रेटेड माप रेंज।दोनों सिरों पर स्थित M12/M8 मेट्रिक थ्रेडेड होल का उपयोग विभिन्न मामलों के अनुकूल होने के लिए आई बोल्ट और हुक जैसे अटैचमेंट को माउंट करने के लिए किया जा सकता है।एस-टाइप फोर्स सेंसर FS6A/FS6B सामग्री परीक्षण मशीन, हैंगिंग स्केल, हॉपर वेटिंग, ऑटोमेशन उपकरण आदि जैसे अनुप्रयोगों के लिए एक सटीक और किफायती माप समाधान प्रदान करता है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11lb 2kN / 200kg / 440lb |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.05% आरओ/10हेसी |
| nonlinearity | ±0.05% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/10हेसी |
| हिस्टैरिसीस | ±0.05% आरओ | इनपुट प्रतिरोध | ३८५ ± ५० ओम |
| गैर-दोहराव | ±0.03% आरओ | आउटपुट प्रतिरोध | ३८० ± ३० ओम |
| रेंगना(5मिनट) | ±0.03% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | IP50 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अलॉय स्टील |
| केबल | Ø5*2000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
लोड सेल शून्य आउटपुट (ज़ीरो बैलेंस): लोड सेल का आउटपुट सिग्नल बिना लोड के लागू होता है, जिसे एमवी / वी में या रेटेड आउटपुट के प्रतिशत के रूप में व्यक्त किया जाता है। शून्य आउटपुट तनाव गेज बॉन्डिंग के दौरान तनाव के कारण होता है, यह हो सकता है माप सटीकता को प्रभावित किए बिना अंशांकन या सिग्नल प्रोसेसिंग के दौरान संभाला।
S टाइप लोडसेल FS6A/FS6B की आउटपुट रेंज सामान्य रूप से -30mV...+30mV के भीतर होती है,
उदाहरण एक: एस-बीम लोड सेल FS6A-20kg 2.0mV / V रेटेड आउटपुट के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -20mV ... + 20mV है।
उदाहरण दो: 3.3V DC द्वारा संचालित 2mV/V संवेदनशीलता के साथ S टाइप फोर्स सेंसर FS6B-100kg, आउटपुट रेंज -6.6mV...+6.6mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एस बीम लोड सेल FS6A-30kg एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-30kg संपीड़न भार VS 0-10V आउटपुट, 0-30kg तनाव भार VS 0-( -10 वी) आउटपुट।
उदाहरण दो: एस-टाइप लोड सेल FS6B-200kg एम्पलीफायर FSC (4-12-20mA) -24V के साथ काम कर रहा है, लोड-करंट रिलेशनशिप 0-200kg कम्प्रेशन लोड VS 12-20mA आउटपुट, 0-200kg टेंशन लोड VS 12-4mA आउटपुट होगा।
