| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | F3J/F3H |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 4-6 सप्ताह |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | ११८० पीसी/माह |
| प्रयोग: | 3-अक्ष बल माप | प्रकार: | एनालॉग सेंसर |
|---|---|---|---|
| सिद्धांत: | तनाव गेज सेंसर |

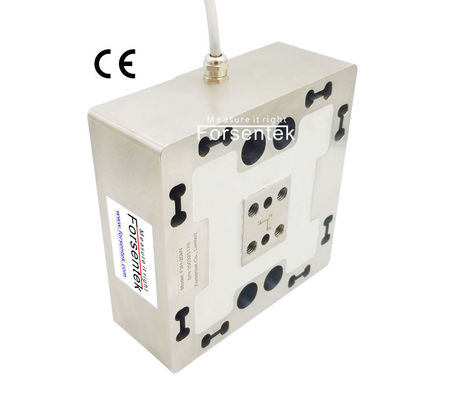

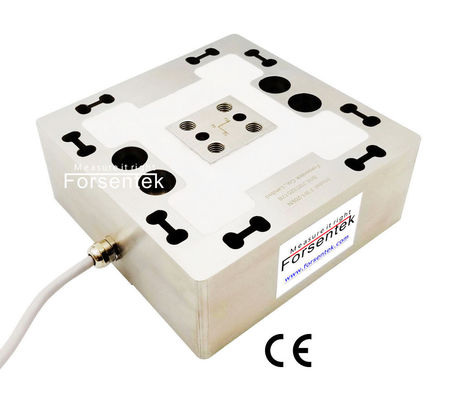

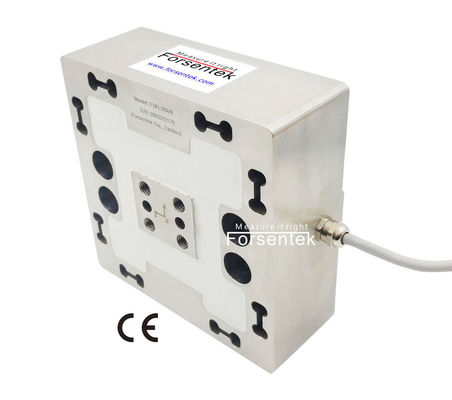

त्रिअक्षीय लोड सेल 50kN 30kN 20kN 10kN 5kN बहु-अक्ष बल ट्रांसड्यूसर
बहु-अक्ष लोड सेल F3H/F3J को एक ही समय में Fx/Fy/Fz में बल मापने के लिए डिज़ाइन किया गया है। बहु घटक बल ट्रांसड्यूसर F3H/F3J 0-2kN / 0-3kN / 0-5kN / 0-10kN / 0-20kN / 0-30kN प्रदान करता है / 0-50kN रेटेड माप रेंज प्रत्येक अक्ष के लिए चुनने के लिए, प्रत्येक चैनल तनाव और संपीड़न दिशा दोनों में बल को मापने में सक्षम है। स्टेनलेस स्टील निर्माण, कम प्रोफ़ाइल डिज़ाइन त्रि-अक्षीय लोड सेल F3H / F3J को 3-अक्ष बल के लिए उपयुक्त बनाता है सीमित बढ़ते स्थान के साथ मापन अनुप्रयोग। आपको इंटरफ़ेस के साथ 3-अक्ष सेंसर F3H/F3J विनिमेय मिल सकता है मल्टी एक्सिस फोर्स सेंसर3A160 श्रृंखला।इस प्रकार के ट्रांसड्यूसर के विशिष्ट अनुप्रयोग उदाहरण के लिए रोबोटिक्स में बल परिश्रम नियंत्रण, मोटर वाहन दुर्घटना परीक्षण, औद्योगिक परीक्षण बेंच, पीस बल नियंत्रण, एक्चुएटर ऑपरेटिंग बल माप, आदि हैं।
विशेष विवरण
| निर्धारित क्षमता | 2000N / 450lb / 200kg 3000N / 675lb / 300kg 5000N / 1.12klb / 500kg 10kN / 2.25klb / 1000kg 20kN / 4.5klb / 2000kg 30kN / 6.75klb / 3000kg 50kN / 11.2klb / 5000kg |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | 0...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -10...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.3% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.3% आरओ | इनपुट प्रतिरोध | ७०० ± १०० ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध |
७०० ± १०० ओम |
| रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | मिश्र धातु/स्टेनलेस |
| केबल | Ø6*3000mm 12-कोर परिरक्षित केबल | ||
| तारों | प्रत्येक अक्ष के लिए 4-तार कनेक्शन | ||
3-अक्ष लोड सेल F3J/F3H स्ट्रेन गेज तकनीक का उपयोग करता है, प्रत्येक अक्ष में एक पूर्ण व्हीटस्टोन होता हैएमवी / वी आउटपुट देने के लिए पुल जो लागू होने वाले बल के आनुपातिक है, एक 3-चैनल लोड सेल एम्पलीफायर एलसी 3 ए का उपयोग एमवी सिग्नल को परिवर्तित करने के लिए किया जा सकता है ± 5 वी, ± 10 वी, 0-5 वी, 0-10 वी या 4-20 एमए आसान सिग्नल प्रोसेसिंग के लिए।
