उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | टोक़ को मापें | उत्पादन: | अनुरूप उत्पादन |
|---|---|---|---|
| सामग्री: | एल्यूमिनियम / स्टेनलेस | संबंध: | निकला हुआ किनारा से निकला हुआ किनारा |
| क्षमता: | 0-1000N * मी (चयन योग्य) |

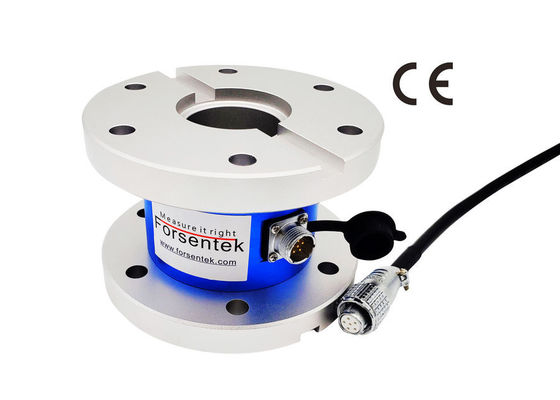

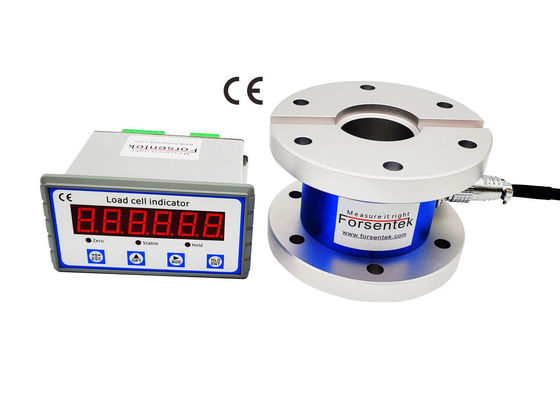

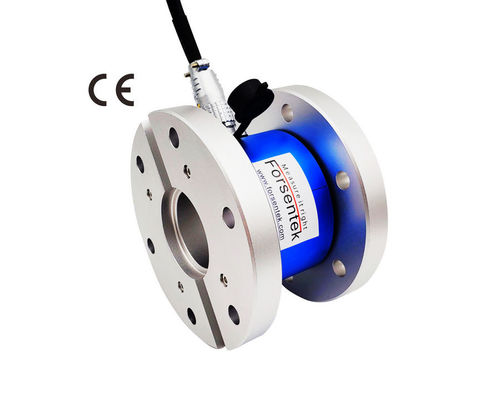

खोखले निकला हुआ किनारा प्रकार टोक़ मापन उपकरण 1000Nm 500Nm 300Nm 200N * m 100Nm
खोखले प्रकार निकला हुआ किनारा से निकला हुआ किनारा प्रतिक्रिया टोक़ मापन उपकरणFTF में एक सेंटर थ्रू-होल डिज़ाइन के साथ एक निकला हुआ किनारा-से-निकला हुआ किनारा माउंटिंग है।रिएक्शन टॉर्क ट्रांसड्यूसर एफटीएफ 0-10N*m / प्रदान करता है0-20 एनएम / 0-३० एनएम / 0-50 एनएम / 0-१००एन*मी/ 0-200 एनएम / 0-300 एनएम / 0-500N * मी / 0-700N-एम / 0-१०००N*m दस मरोड़ मापने की सीमाएँ, जो दक्षिणावर्त और वामावर्त दोनों दिशाओं में टोक़ माप के लिए अभिप्रेत हैं, पूर्ण पैमाने की ०.२% गैर-रैखिकता के साथ उच्च सटीकता।थ्रू होल टॉर्कमीटर एफटीएफ क्लॉकवाइज और एंटीक्लॉकवाइज दोनों दिशाओं में टॉर्क को मापने में सक्षम है, दोनों रिएक्शन टॉर्क माप और रोटेटिंग टॉर्क माप के लिए लागू होता है, जहां ड्राइविंग और चालित तत्वों के बीच एक अतिरिक्त भाग सम्मिलित करना अव्यावहारिक है, रोटेटिंग शाफ्ट थ्रू-होल से गुजर सकता है टोक़ ट्रांसड्यूसर के केंद्र में स्थित है, जो दी गई परिस्थितियों में घूर्णन टोक़ के माप को सक्षम बनाता है।टोक़ मीटर एफटीएफ के विशिष्ट अनुप्रयोग उदाहरण के लिए पंपों के टोक़ माप, ड्रिलिंग रिसाव, आदि, एक्चुएटर टोक़ परीक्षण, टोक़ नियंत्रण को उत्तेजित करना आदि हैं।रोटरी टोक़ सेंसर की तुलना में खोखले टोक़ ट्रांसड्यूसर का उपयोग करके घूर्णन टोक़ को मापने के कुछ फायदे यहां दिए गए हैं:

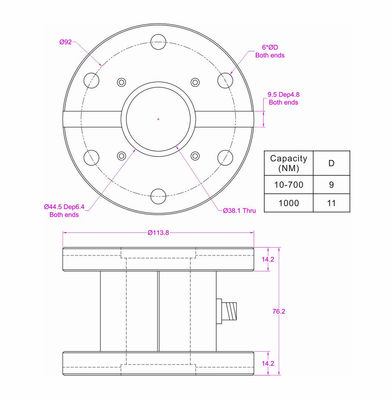

विशेष विवरण
| निर्धारित क्षमता |
10N*m / 88.5lbf*in / 1kgf*m (अनुकूलन योग्य) |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा अस्थायी। | -10...+40हेसी |
| उत्तेजना | 3-15 वी | संचालन तापमान। | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | अस्थायी।शिफ्ट जीरो | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | अस्थायी।शिफ्ट स्पैन | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | 750±100 ओम |
| गैर-दोहराव | ±0.2% आरओ | आउटपुट प्रतिरोध | ७०० ± १० ओम |
| रेंगना(१०मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000M ओम |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | IP50 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | <500NM एल्यूमीनियम मिश्र धातु >300NM स्टेनलेस स्टील |
| केबल | 5.8*4000mm 6-कोर परिरक्षित केबल मेटिंग कनेक्टर के साथ | ||
| वायरिंग कोड |
दक्षिणावर्त@ लाल--Exc+ काला--Exc- पीला--सेन+ नीला--सेन- हरा - सिग + सफेद - सिग - |
||
एक टोक़ सेंसर एक ट्रांसड्यूसर है जो एक टोरसोनियल मैकेनिकल इनपुट को लागू टोक़ के आनुपातिक विद्युत आउटपुट सिग्नल में परिवर्तित करता है। अभिनय टोरसन मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत होता है जो गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण बनता है, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग- के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा। की आउटपुट रेंज छेद टोक़ सेंसर के माध्यम से-20mV ... + 20mV के भीतर है, एक सिग्नल कंडीशनर का उपयोग mV सिग्नल को ± 5V, ± 10V, 0-5V, 0-10V या 4-20mA आउटपुट में परिवर्तित करने के लिए किया जा सकता है, FTF-200Nm एम्पलीफायर FSC के साथ काम कर रहा है (- 10-10V)-24V उदाहरण के लिए, टोक़-वोल्टेज संबंध दक्षिणावर्त दिशा में 0-200N*m होगा VS 0-10V आउटपुट, 0-200N-m वामावर्त दिशा में VS 0-(-10V) आउटपुट, 1V वोल्टेज क्लॉकवाइज दिशा में 20N*m टॉर्क से मेल खाती है, -2V वोल्टेज से मेल खाती है 40N*m टॉर्क वामावर्त दिशा में, और इसी तरह।
