लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफटीए |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ पैकिंग |
| प्रसव के समय: | 2-4 सप्ताह |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, पेपैल, मनीग्राम |
| आपूर्ति की क्षमता: | २३६६ पीसी/माह |
| प्रयोग: | टोक़ माप | उत्पादन: | अनुरूप उत्पादन |
|---|---|---|---|
| संबंध: | निकला हुआ किनारा से निकला हुआ किनारा | क्षमता: | 0-100N * मी (चयन योग्य) |

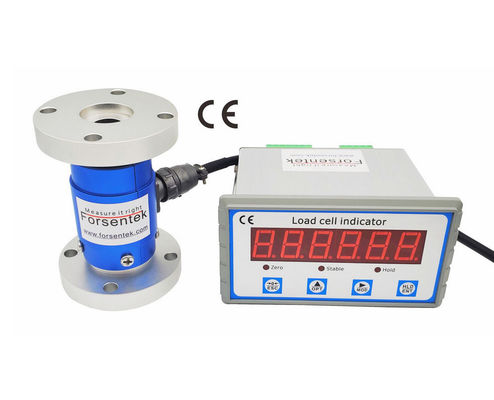

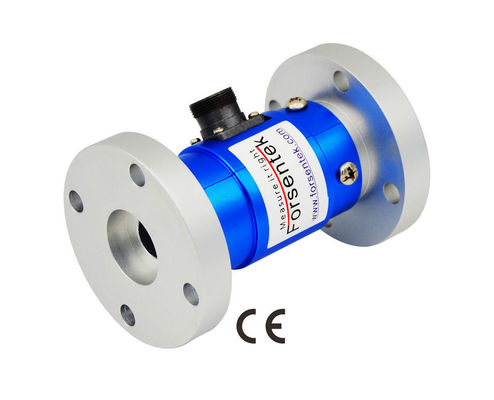

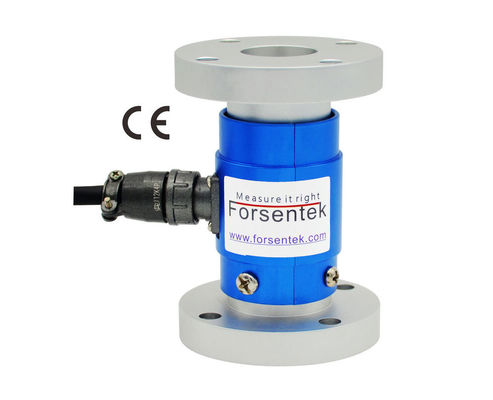

निकला हुआ किनारा प्रतिक्रिया टोक़ मापन इकाई 100Nm 50Nm 30N * m 20Nm 10N * m 5N * m 2Nm 1N * m

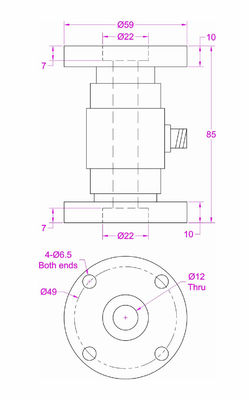

निकला हुआ किनारा से निकला हुआ किनारा प्रतिक्रिया टोक़ मापन उपकरणFTA गैर-घूर्णन टोक़ माप के लिए mV/V आउटपुट के साथ आधारित स्ट्रेन गैग है, निकला हुआ किनारा माउंटेड टॉर्क मीटर FTA 0-2kgf*cm / 0- 5kgf*cm / 0-10kgf*cm / 0-20kgf*cm / 0- प्रदान करता है। 30kgf*cm / 0-50kgf*cm / 0-1kgf*m / 0-2kgf*m / 0-3kgf*m / 0-5kgf*m / 0-10kgf*m ग्यारह रेटेड माप श्रेणियों से चुनने के लिए। 2 किग्रा * सेमी-300 किग्रा * सेमी संस्करण एल्यूमीनियम से बने होते हैं जबकि 5 किग्रा * मी/10किलो * एमसंस्करण मिश्र धातु इस्पात से बने होते हैं।टॉर्क सेल के दोनों सिरों पर स्थित 4-6.5 थ्रू होल का उपयोग शाफ्ट, स्विच या माउंटिंग प्लेट्स के बीच बोल्टिंग के लिए किया जा सकता है।रिएक्शन टॉर्क मीटर एफटीए में कोई हिलता हुआ भाग नहीं होता है जो इसे औद्योगिक वातावरण के लिए बहुत टिकाऊ और उपयुक्त बनाता है, यह दक्षिणावर्त और एंटीक्लॉकवाइज दोनों दिशाओं में टोक़ माप के लिए लागू होता है।टोक़ माप इकाई एफटीए का उपयोग निश्चित विन्यास के तहत टोक़ माप को घुमाने के लिए भी किया जा सकता है।संभोग कनेक्टर के साथ डिस्कनेक्ट करने योग्य केबल शामिल है, प्रत्येक टोक़ मीटर प्रदर्शन और गुणवत्ता की गारंटी के लिए एक इन-हाउस अंशांकन प्रमाण पत्र के साथ आएगा। इस प्रकार के टोक़ मीटर के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए मोटर टोक़ माप, परीक्षण बेंच अनुप्रयोग, स्क्रू ड्राइवर अंशांकन, मोड़ माप और इतने पर।रिएक्शन टॉर्क सेंसर एफटीए को अनुरोध के अनुसार संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
0.2Nm / 2kgf*cm / 1.77lb*in 0.5Nm / 5kgf*cm / 4.4lbf*in 1Nm / 10kgf*cm / 8.85lb-in 2N*m / 20kgf*cm / 17.7lbf-in 3Nm / 30kgf * सेमी / 26.6in-lb 5N*m / 50kgf*cm / 44in*lb 10Nm / 1kgf*m / 88.5in*lbf 20Nm / 2kgf*m / 177in-lbf 30N*m/3kgf*m/266lb*in 50Nm / 5kgf*m / 443lbf-in 100N*m / 10kgf*m / 885lbf*in (अनुकूलन योग्य) |
||
| मूल्यांकित उत्पादन | 1.5 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | <10NM 700±50Ω ≥10NM 380 ± 30Ω |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | <10एनएम 700±10Ω ≥10NM 350 ± 5Ω |
| रेंगना(१०मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000M ओम |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | IP50 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | 30NM एल्यूमीनियम मिश्र धातु ≥50NM मिश्र धातु इस्पात |
| केबल | 5*3000mm 4-कोर परिरक्षित केबल मेटिंग कनेक्टर के साथ | ||
| वायरिंग कोड |
दक्षिणावर्त@ लाल--उत्तेजना+ काला--उत्तेजना- हरा--संकेत+सफेद--संकेत- |
||
हमारे टॉर्क सेंसर के पीछे की तकनीक स्ट्रेन गेज हैं।इन गेजों को व्हीटस्टोन ब्रिज सर्किट में व्यवस्थित किया जाता है, जो भौतिक, यांत्रिक टोक़ को एक विद्युत संकेत में परिवर्तित करता है जिसे आगे की प्रक्रिया के लिए फ़िल्टर, प्रदर्शित और रिकॉर्ड किया जा सकता है।यह बहुत ही सटीक रेडियोमेट्रिक विद्युत संकेत लागू यांत्रिक मरोड़ के समानुपाती होता है। Forsentek, प्रतिक्रिया प्रकार और रोटरी प्रकार में दो प्रकार के टोक़ ट्रांसड्यूसर होते हैं।टॉर्क मेजरमेंट डिवाइस FTA एक रिएक्शन टाइप टॉर्क ट्रांसड्यूसर है जो टॉर्क पैदा करने वाली किसी वस्तु द्वारा उत्पन्न रिएक्शन फोर्स को मापकर काम करता है।यह इस टोक़ को एक मोटर और इसके स्थिर माउंट जैसे टोक़ द्वारा उत्पन्न या कार्य करने वाली वस्तु के अनुरूप होने के द्वारा मापता है।इस प्रकार के टॉर्क सेंसर को घुमाने का इरादा नहीं है।उन्हें नियंत्रित परिस्थितियों में एक छोटी सी सीमा पर घुमाया जा सकता है या घूर्णन शाफ्ट के साथ इस्तेमाल किया जा सकता है जो हमारे थ्रू-होल प्रतिक्रिया टोक़ सेंसर के बीच से गुजरते हैं। टोक़ मीटर एफटीए की आउटपुट रेंज आम तौर पर -25 एमवी ... + 25 एमवी के बीच होती है, एक सिग्नल एम्पलीफायर का उपयोग एमवी सिग्नल को ± 5V, ± 10V, 0-5V, 0-10V, 4-20mA आउटपुट में आसान डेटा अधिग्रहण के लिए परिवर्तित करने के लिए किया जा सकता है। निकला हुआ किनारा प्रकार प्रतिक्रिया टोक़ सेंसर लेना FTA-10Nm एम्पलीफायर एफएससी के साथ काम करना (4- 12-20mA) -24V उदाहरण के लिए, टोक़-वर्तमान संबंध 0-10N * m दक्षिणावर्त दिशा में होगा VS 12-20mA आउटपुट, 0-10N-m वामावर्त दिशा में VS 12-4mA आउटपुट, 16mA वर्तमान आउटपुट 5N से मेल खाता है * दक्षिणावर्त दिशा में m टॉर्क, 8mA करंट आउटपुट एंटीक्लॉकवाइज दिशा में 5Nm टॉर्क से मेल खाता है, और इसी तरह।
