लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफटीई |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ पैकिंग |
| प्रसव के समय: | 7-15 कार्य दिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, पेपैल, मनीग्राम |
| आपूर्ति की क्षमता: | २२३० पीसी/माह |
| प्रयोग: | टोक़ को मापें | उत्पादन: | अनुरूप |
|---|---|---|---|
| सामग्री: | एल्यूमिनियम / स्टेनलेस | संबंध: | निकला हुआ किनारा से निकला हुआ किनारा |
| क्षमता: | 0-100N * मी (चयन योग्य) |

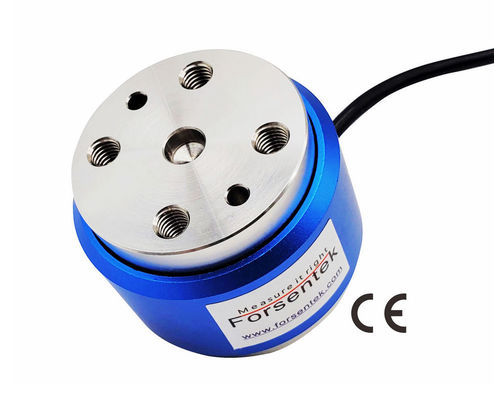

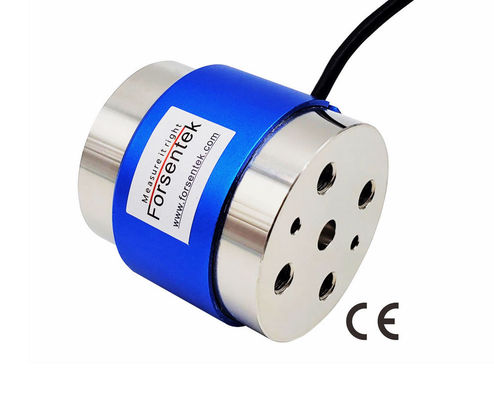

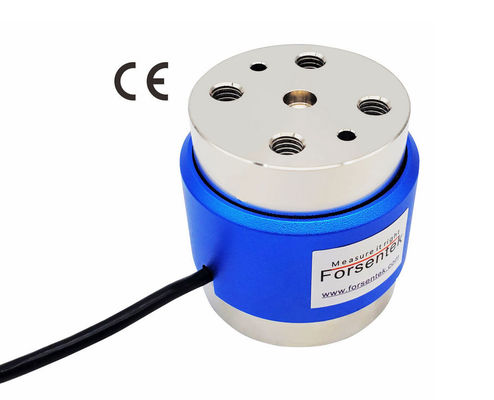

मिनिएचर टॉर्क मेजरमेंट डिवाइस 0.1Nm 0.2Nm 0.5Nm 1N*m 2N*m 5N*m 10Nm 20Nm
लघु निकला हुआ किनारा से नुकीला प्रतिक्रिया टोक़ मापन उपकरणFTE स्ट्रेन गेज आधारित है, जिसका उद्देश्य दक्षिणावर्त और वामावर्त दोनों दिशाओं में प्रतिक्रिया टोक़ मापन के लिए है।मिनिएचर रिएक्शन टॉर्क मीटर FTE ऑफर 0-0.88lb*in / 0-1.77lbf*in / 0-4.4lb*in / 0-8.8lbf*in / 0-17.7lb*in / 0-26.5lbf*in / 0- 44in-lb / 0-88.5in-lbf / 0-177lb*in / 0-265lbf*in / 0-443lbf*in / 0-885lb* चुनने के लिए बारह रेटेड माप श्रेणियों में, अधिकतम 0.2% के साथ उच्च सटीकता गैर- पूर्ण पैमाने की रैखिकता।टॉर्क ट्रांसड्यूसर के दोनों किनारों पर स्थित एंड फ्लैंग्स का उपयोग शाफ्ट या माउंटिंग प्लेट्स के बीच बोल्टिंग के लिए किया जा सकता है, बहुत कॉम्पैक्ट आकार टॉर्क माप इकाई FTE को प्रतिक्रिया टॉर्क माप के लिए उपयुक्त बनाता है जहां माउंटिंग स्पेस सीमित है।विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए ग्राहक के अनुरोध के अनुसार रिएक्शन टॉर्क मीटर FTE को संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
0.1 एनएम / 0.88 एलबीएफ-इन / 1 किलो * सेमी 0.2N*m / 1.77lbf-in / 2kgf*cm 0.5N*m / 4.4lbf-in / 5kg-cm 1Nm / 8.8lb-in / 10kgf-cm 2Nm / 17.7lbf-in / 20kgf-cm 3N*m/26.5lbf-in / 30kgf*cm 5 एनएम / 44 एलबीएफ-इन / 50 किग्रा * सेमी 10N*m / 88.5lb-in / 1kg*m 20Nm / 177lb-in / 2kgf * m 30Nm / 265lbf-in / 3kg*m 50Nm / 443lbf-in / 5kgf * m 100 एनएम / 885 एलबी-इन / 10 किग्रा * एम (अनुकूलन योग्य) |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | ७०० ± ५० ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | ७०० ± १० ओम |
| रेंगना(१०मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000M ओम |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | IP50 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | ≤5NM एल्यूमीनियम मिश्र धातु ≥10NM स्टेनलेस स्टील |
| केबल | Ø3*3000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
दक्षिणावर्त@ लाल--Exc+ काला--Exc- हरा--सिग+ सफेद--सिग- |
||

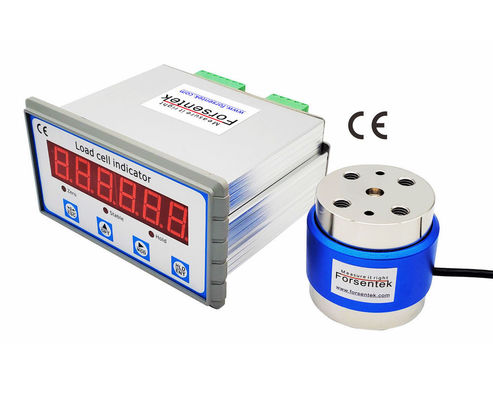

एक टोक़ सेंसर एक ट्रांसड्यूसर है जो एक टोरसोनियल मैकेनिकल इनपुट को लागू टोक़ के आनुपातिक विद्युत आउटपुट सिग्नल में परिवर्तित करता है। अभिनय टोरसन मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत होता है जिससे गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण बनता है, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग- के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा। की आउटपुट रेंजलघु टोक़ सेंसर FTE -20mV ... + 20mV के भीतर है, एक सिग्नल कंडीशनर का उपयोग mV सिग्नल को ± 5V, ± 10V, 0-5V, 0-10V या 4-20mA आउटपुट में परिवर्तित करने के लिए किया जा सकता है, FTE-0.1Nm एम्पलीफायर FSC के साथ काम कर रहा है (-10-10V)-24V उदाहरण के लिए, टोक़-वोल्टेज संबंध 0-0.1N*m दक्षिणावर्त दिशा में होगा VS 0-10V आउटपुट, 0-0.1Nm वामावर्त दिशा में VS 0-(-10V) आउटपुट, 1V वोल्टेज घड़ी की दिशा में 0.01N*m टॉर्क से मेल खाती है, -5V वोल्टेज मेल खाती है घड़ी की विपरीत दिशा में 0.05N*m टॉर्क, और इसी तरह।
