लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | F3F |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 4-5 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | ११५० पीसी/माह |
| प्रयोग: | 3-अक्ष बल माप | प्रकार: | एनालॉग सेंसर |
|---|---|---|---|
| सिद्धांत: | तनाव गेज सेंसर | श्रेणी: | 0-1120lb (चयन योग्य) |

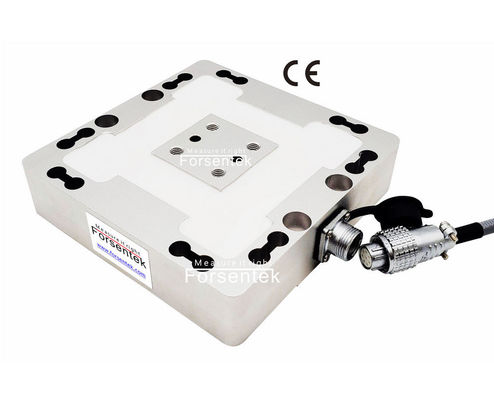

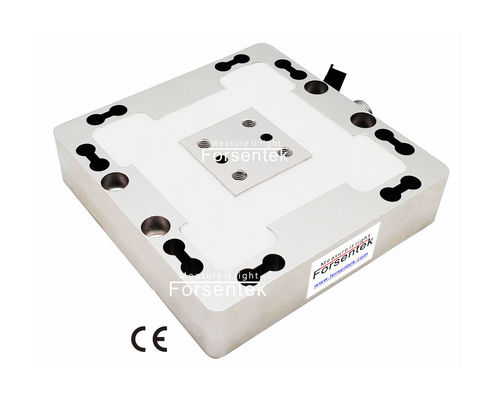

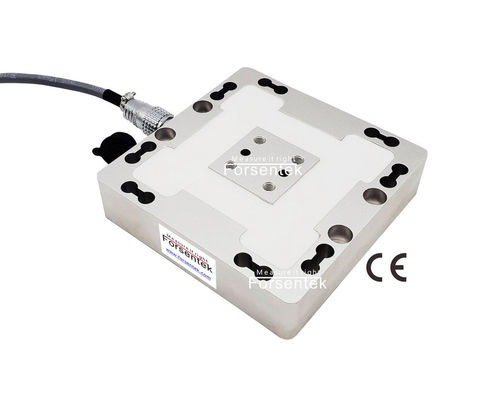

मल्टी-एक्सिस लोड सेल 45lbf 67lb 112lb 225 lbf 450lbf 1.12klb 3 एक्सिस फोर्स सेंसर
निम्न प्रोफ़ाइल मल्टी एक्सिस फोर्स सेंसर F3F को उसी समय Fx/Fy/Fz में बल मापने के लिए डिज़ाइन किया गया है। 3-अक्ष लोड सेलF3F प्रत्येक अक्ष के लिए चुनने के लिए 0-45lb / 0-67lbf / 0-112lb / 0-225lb / 0-450lb / 0-675lb / 0-1120lb सात माप रेंज प्रदान करता है, प्रत्येक चैनल तनाव और दोनों में बल को मापने में सक्षम है। संपीड़न दिशा।कम प्रोफ़ाइल डिज़ाइन त्रि-अक्षीय लोड सेल F3F को सीमित बढ़ते स्थान के साथ 3-अक्ष बल माप अनुप्रयोगों के लिए उपयुक्त बनाता है। आपको इंटरफ़ेस 3d बल लोड सेल 3A120 श्रृंखला के साथ बहु-घटक बल ट्रांसड्यूसर F3F विनिमेय मिल सकता है।इस प्रकार के ट्रांसड्यूसर के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए रोबोटिक्स में बल परिश्रम नियंत्रण, ऑटोमोटिव क्रैश परीक्षण, औद्योगिक परीक्षण बेंच, पीस बल नियंत्रण, एक्चुएटर ऑपरेटिंग बल माप, आदि हैं।
विशेष विवरण
| निर्धारित क्षमता | 200N / 45lbf / 20kg 300N / 67lbf / 30kg 500N / 112lbf / 50kg 1kN / 225lbf / 100kg 2kN / 450lbf / 200kg 3kN / 675lbf / 300kg 5kN / 1.12klbf / 500kg |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | 0...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -10...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.3% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.3% आरओ | इनपुट प्रतिरोध | ७०० ± १०० ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध |
७०० ± १०० ओम |
| रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | एल्यूमिनियम / स्टेनलेस |
| केबल | Ø6*3000mm 12-कोर परिरक्षित केबल | ||
| तारों | प्रत्येक अक्ष के लिए 4-तार कनेक्शन | ||
3-अक्ष लोड सेल F3F स्ट्रेन गेज तकनीक का उपयोग करता है, प्रत्येक अक्ष में एक पूर्ण व्हीटस्टोन होता हैएमवी / वी आउटपुट देने के लिए पुल जो लागू होने वाले बल के आनुपातिक है, एक 3-चैनल लोड सेल एम्पलीफायर एलसी 3 ए का उपयोग एमवी सिग्नल को परिवर्तित करने के लिए किया जा सकता है ± 5 वी, ± 10 वी, 0-5 वी, 0-10 वी या 4-20 एमए आसान सिग्नल प्रोसेसिंग के लिए।
