उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | क्षमता: | 0-5kN (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | संपीड़न सेंसर |

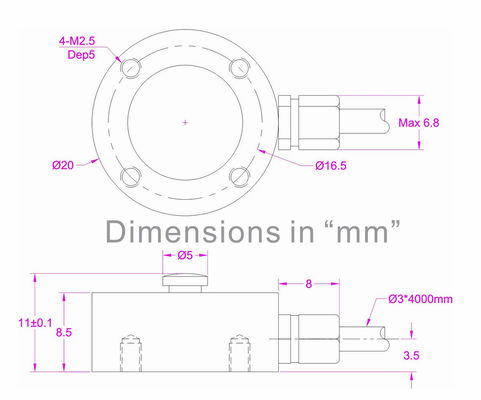

| व्यास: | 20 मिमी | ऊंचाई: | 11 मिमी |

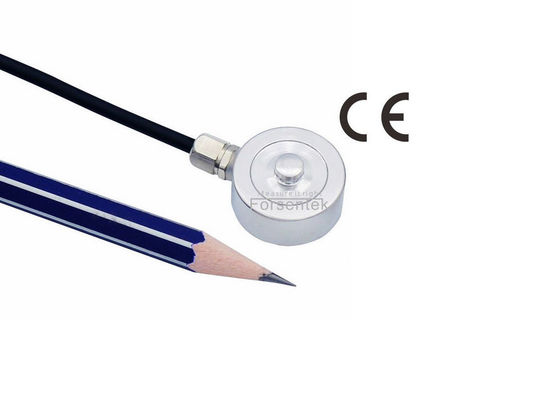

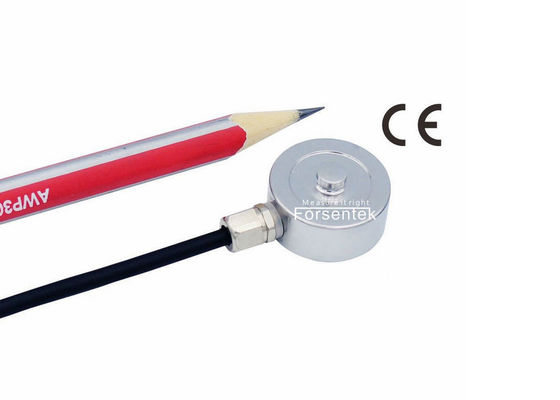

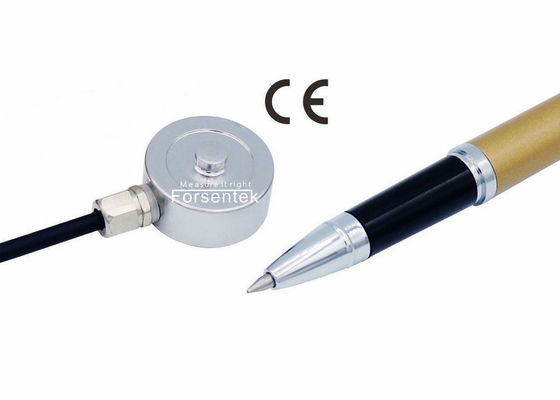

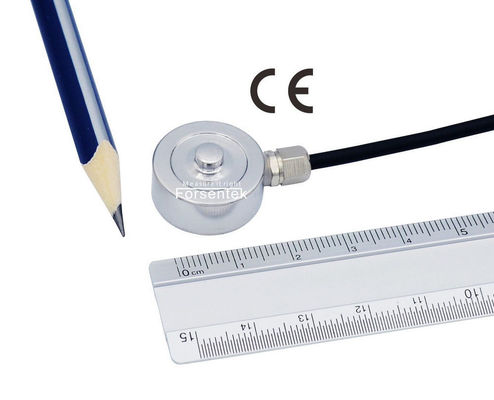

बटन लोड सेल 1klb 500lb 100 lbf 50lb 20 lb 10lbf संपीड़न बल सेंसर
बटन प्रकार लघु संपीड़न लोड सेलFCLB स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक पर आधारित है जो 0-11lbf / 0-22lbf / 0-45lbf / 0-112lbf / 0-225lbf / 0-450lbf / 0-1.12klbf से चुनने के लिए सात रेटेड माप रेंज प्रदान करता है, लघु बल संवेदक FCLB आमतौर पर उपयोग किए जाने वाले 350ohms गेज की तुलना में कम बिजली की खपत के साथ बेहतर स्थिरता प्रदान करने के लिए 1000ohms स्ट्रेन गेज का उपयोग करता है। कॉम्पैक्ट डिज़ाइन बटन प्रकार लोड सेल FCLB को सीमित बढ़ते स्थान के साथ संपीड़न बल माप अनुप्रयोगों के लिए उपयुक्त बनाता है।प्रत्येक सेंसर 4 मीटर लंबी परिरक्षित केबल के साथ आता है, तल पर स्थित 4xM2.5 थ्रेडेड छेद इसे माउंट करना आसान बनाते हैंबटन लोड सेल एक फ्लैट प्लेटफॉर्म पर एफसीएलबी, आपको लोड वितरण विश्लेषण, मोल्ड दबाव माप, बल अधिभार संरक्षण, क्लैंपिंग बल माप, असेंबली बल निगरानी, हाइड्रोलिक बल नियंत्रण आदि जैसे अनुप्रयोगों के लिए उपयुक्त लघु बल ट्रांसड्यूसर एफसीएलबी मिल सकता है।
विशेष विवरण
| आरएटेड क्षमता |
५०एन / ५ किग्रा / ११ एलबी 100N / 10kg / 22lb 200N / 20kg / 45 lb 500N / 50kg / 112lb 1000N / 100kg / 224 lb 2000N / 200kg / 450lb 5000N / 500kg / 1.12klb |
||
| मूल्यांकित उत्पादन | 1.5 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±0.5% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±0.5% आरओ | इनपुट प्रतिरोध | १००० ± १०० ओम |
| गैर-दोहराव | ±0.2% आरओ | आउटपुट प्रतिरोध | १००० ± १०० ओम |
| रेंगना(३मिनट) | ±0.2% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
बटन टाइप लोड सेल FCLB का रेटेड आउटपुट लगभग 1.5mV/V है।
बिजली की आपूर्ति आम तौर पर 3-12 वी के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो कम्प्रेशन सेंसर FCLB की आउटपुट रेंज सामान्य रूप से 0-20mV के भीतर होती है।
उदाहरण एक: 5V DC द्वारा संचालित 1.5mV/V संवेदनशीलता के साथ बटन लोड सेल FCLB-500N, आउटपुट रेंज 0 ~ 7.5mV है।
उदाहरण दो: 10V डीसी द्वारा संचालित 1.3mV/V रेटेड आउटपुट के साथ लघु संपीड़न बल ट्रांसड्यूसर FCLB-2kN, आउटपुट रेंज 0 ~ 13mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: लोड बटन लोड सेलFCLB-1kN एम्पलीफायर FSC (0-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-1000N लोड VS 0-10V आउटपुट होगा।
उदाहरण दो: बटन प्रकार संपीड़न बल सेंसर FCLB-200N एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-200N लोड VS 4-20mA आउटपुट होगा।
