| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FC10C |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2520 पीसी / माह |
| सामग्री: | स्टेनलेस स्टील | क्षमता: | ५०एन १००एन २००एन ५००एन |
|---|---|---|---|
| उत्पादन: | अनुरूप उत्पादन | सिद्धांत: | तनाव गेज लोड सेल |
| प्रयोग: | संपीड़न बल माप | व्यास: | 10 मिमी |
| ऊंचाई: | 6 मिमी |
माइक्रो लोड सेल 10lb 20lb 50lb 100lb संपीड़न बल मापन ट्रांसड्यूसर

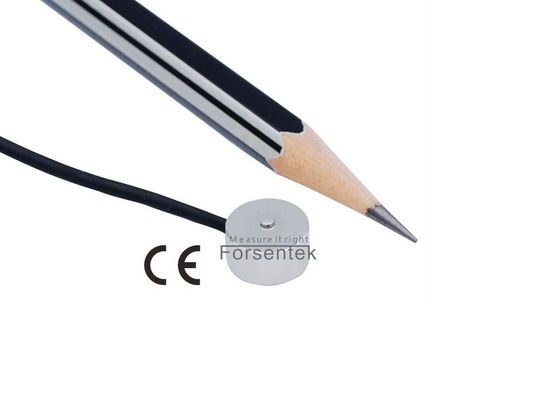

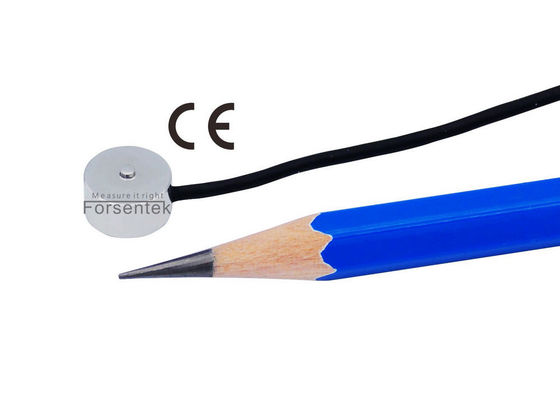

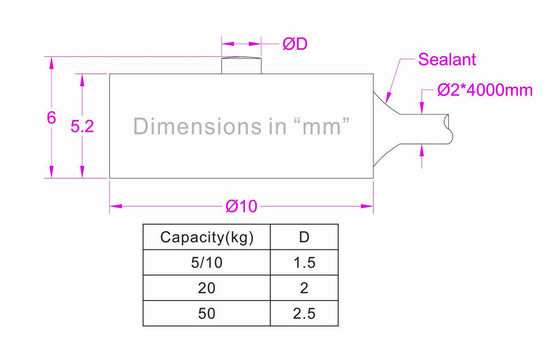

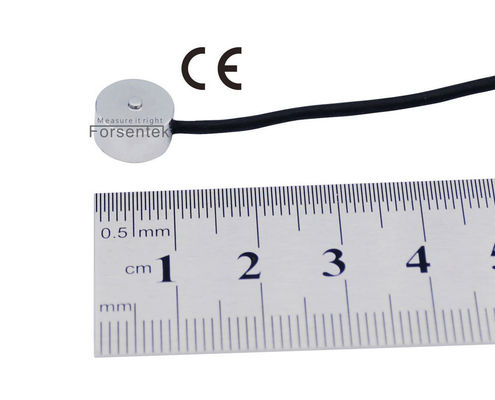

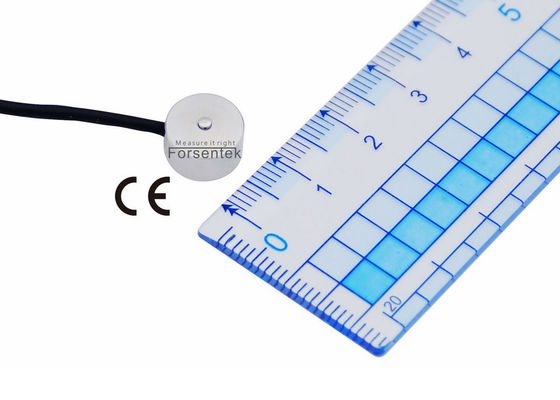

लघु संपीड़न लोड सेलफोर्स सेंसर FC10C स्टेनलेस स्टील से बना है जो कम्प्रेशन फोर्स मापन के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित है।सबमिनिएचर बटन लोड सेल FC10C चुनने के लिए 0-11lbf / 0-22lbf / 0-44lbf / 0-110lbf चार माप रेंज प्रदान करता है।माइक्रो बटन लोड सेलFC10C को केवल 10 मिमी बाहरी व्यास और 6 मिमी कुल ऊंचाई के साथ चित्रित किया गया है जो इसे बल माप अनुप्रयोगों के लिए बेहद उपयुक्त बनाता है जहां बढ़ते स्थान सीमित हैं।सबसे छोटे संपीड़न लोड सेल FC10C के लिए विशिष्ट अनुप्रयोग हैं जैसे क्लैंपिंग बल माप, बल अधिभार संरक्षण, भार वितरण विश्लेषण, डाई फोर्स मापन, ऑटो उपकरण, असेंबली लाइन और इतने पर।कस्टम मेड सेवा Forsentek पर उपलब्ध है यदि हमारे ग्राहक मानक विनिर्देशों के आधार पर संशोधन करना चाहते हैं।
विशेष विवरण
| निर्धारित क्षमता |
5 किग्रा / 50 एन / 11 एलबी १० किग्रा / १०० एन / २२ एलबी २० किग्रा / २००एन / ४४ एलबी 50 किग्रा / 500 एन / 110 एलबी |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-10V | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±1% आरओ | इनपुट प्रतिरोध | ९०० ± १०० ओम |
| गैर-दोहराव | ±0.5% आरओ | आउटपुट प्रतिरोध | ९०० ± १०० ओम |
| रेंगना(5मिनट) | ±0.5% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
माइक्रो फोर्स सेंसर FC10C का रेटेड आउटपुट लगभग 1.0mV/V है।
बिजली की आपूर्ति आम तौर पर 3-10V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो बटन लोडसेल FC10C का आउटपुट सिग्नल सामान्य रूप से 0-10mV के भीतर होता है।
उदाहरण एक: लघु संपीड़न सेंसर FC10C-5kg 1.0mV / V रेटेड आउटपुट के साथ 5V DC द्वारा संचालित, आउटपुट रेंज 0 ~ 5mV है।
उदाहरण दो: माइक्रो बटन लोड सेल FC10C-10kg 1.0mV / V संवेदनशीलता के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज 0 ~ 3.3mV है।
लोड सेल + सिग्नल एम्पलीफायर: आसान सिग्नल प्रोसेसिंग के लिए एमवी सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए एक सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: माइक्रो लोड सेल FC10C-10kg एम्पलीफायर FSC (0-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-10kg कंप्रेसिव लोड VS 0-10V आउटपुट होगा।
उदाहरण दो: लघु लोड सेल FC10C-5kg एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-5kg संपीड़न बल VS 4-20mA आउटपुट होगा।
