| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएसएसएम |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 3920 पीसी / माह |
| सामग्री: | स्टेनलेस स्टील | क्षमता: | 0-220lb (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | तनाव/संपीड़न |
| नट: | एम3/एम4 |

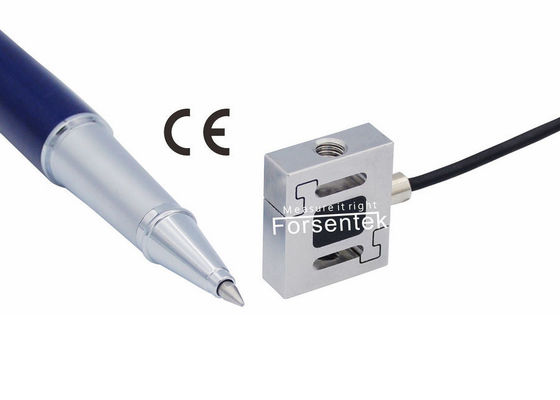

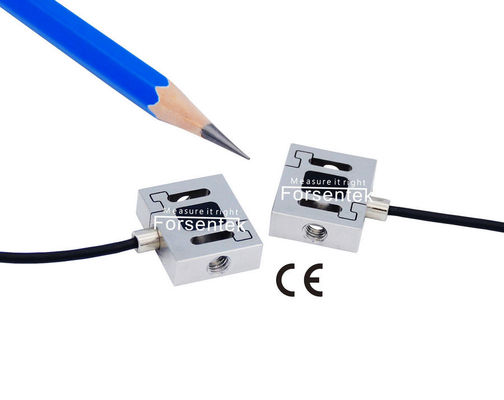

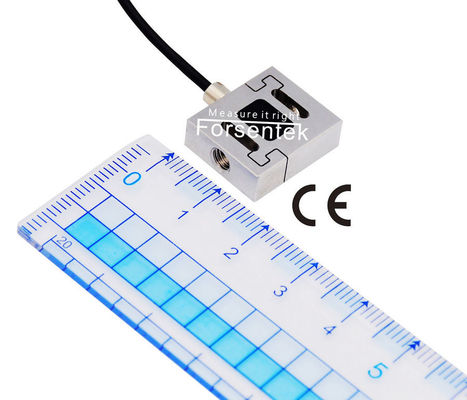

माइक्रो फोर्स सेंसर 2lbf 5lb 10 lb 20lb 50 lbf 100lb 200 lb मिनिएचर फोर्स ट्रांसड्यूसर
लघु तनाव संपीड़न बल सेंसरFSSM विभिन्न प्रकार के अनुप्रयोगों के लिए एक कॉम्पैक्ट डिज़ाइन प्रदान करता है।एस बीम तनाव संपीड़न लोड सेल श्रृंखला 0-2.2 एलबीएफ / 0-4.4 एलबीएफ / 0-11 एलबीएफ / 0-22 एलबीएफ / 0-45 एलबीएफ / 0-67 एलबीएफ / 0-112 एलबीएफ / 0-224 एलबीएफ आठ रेटेड प्रदान करती है। उच्च सटीकता और कॉम्पैक्ट डिजाइन सुविधाओं के साथ मापने की सीमा। माइक्रो पुश पुल लोड सेल एफएसएसएम क्षमता की अधिकतम 0.1% गैर-रैखिकता के साथ 2.0 एमवी / वी आउटपुट देने के लिए धातु पन्नी तनाव गेज तकनीक का उपयोग करता है, कॉम्पैक्ट डिजाइन एफएसएसएम को आसानी से सक्षम बनाता है मशीनरी या परीक्षण उपकरण में एम्बेडेड - पैकेजिंग मशीनरी, असेंबली मशीनरी या एंड-ऑफ-लाइन परीक्षण उपकरण के लिए आदर्श।लघु बल ट्रांसड्यूसर FSSM में अटैचमेंट या इम्प्लीमेंट्स के माउंटिंग के लिए दो तरफ थ्रेडेड होल होते हैं, इस माइक्रो फोर्स सेंसर का उपयोग सीमित स्थान वाले अनुप्रयोगों में तनाव और संपीड़न बल माप दोनों के लिए किया जा सकता है। आप जूनियर एस बीम लोड सेल FSSM को FUTEK लोड सेल LSB200 के साथ विनिमेय पा सकते हैं। ,मार्क मिनिएचर फोर्स सेंसर सीरीज R04, फ्लिंटेक एस-बीम फोर्स सेंसर आईएसए, फ्लिंटेक लोड सेल आईएसबी, आदि।
विशेष विवरण
| निर्धारित क्षमता |
10N / 1kg / 2.2lbf |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | ३८० ± ३० ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | ३५२ ± ५ ओम |
| रेंगना(5मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | 20N IP50 ≥50N IP62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
पुश और पुल लोड सेल FSSM की आउटपुट रेंज सामान्य रूप से -30mV...+30mV के भीतर होती है,
उदाहरण एक: 3.3V DC द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ लघु बल सेंसर FSSM-200N, आउटपुट रेंज -6.6mV...+6.6mV है।
उदाहरण दो: 10V DC द्वारा संचालित 2.1mV/V संवेदनशीलता के साथ माइक्रो फोर्स ट्रांसड्यूसर FSSM-100N, आउटपुट रेंज -21mV...+21mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एम्पलीफायर एफएससी (-5-5 वी) -24 वी के साथ काम कर रहे लघु तनाव संपीड़न लोड सेल एफएसएसएम -10 एन, बल-वोल्टेज संबंध 0-10 एन संपीड़न बल वीएस 0-5 वी आउटपुट, 0-10 एन तनाव बल वीएस 0- (-5 वी) आउटपुट।
उदाहरण दो: माइक्रो पुश पुल फोर्स सेंसर FSSM-20N एम्पलीफायर FSC (4-12-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-20N संपीड़न बल VS 12-20mA आउटपुट, 0-20N तनाव बल VS 12 होगा -4 एमए आउटपुट।
