उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | स्टेनलेस | क्षमता: | 0-450lb (चयन योग्य) |
---|---|---|---|
उत्पादन: | अनुरूप | संबंध: | निकला हुआ किनारा से निकला हुआ किनारा |

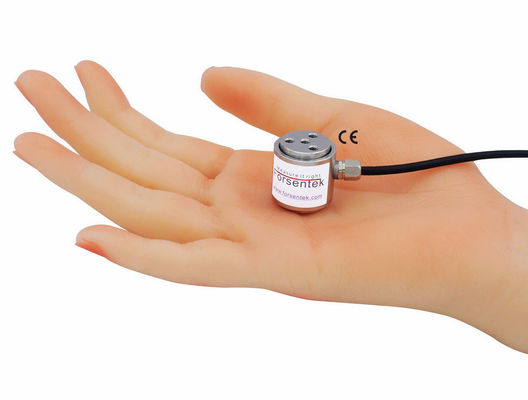

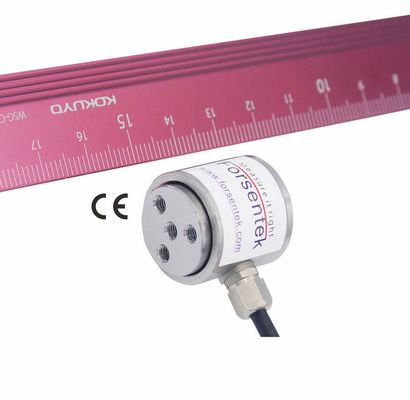

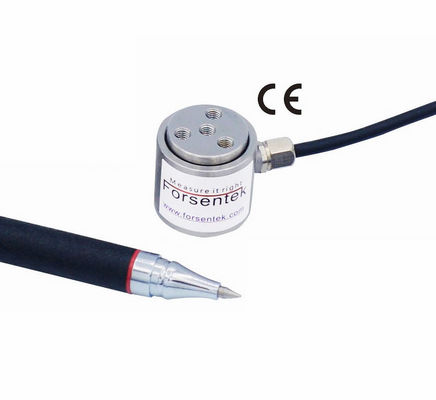

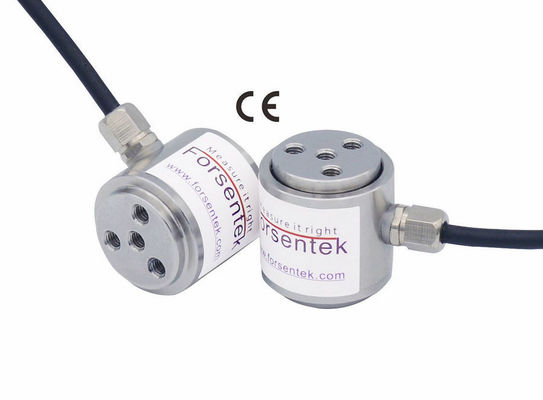

निकला हुआ किनारा प्रकार लोड सेल 10 एलबी 20 एलबी 45 एलबी 100 एलबीएफ 200 एलबी 450 एलबी संपीड़न बल ट्रांसड्यूसर
निकला हुआ किनारा घुड़सवार संपीड़न लोड सेल बल सेंसरएफएफजी स्टेनलेस स्टील से बना है जो रेटेड आउटपुट की अधिकतम 0.1% गैर-रैखिकता देने के लिए स्ट्रेन गेज तकनीक का उपयोग करता है।मिनिएचर फोर्स ट्रांसड्यूसर एफएफजी 0-11 एलबीएफ / 0-22 एलबीएफ / 0-45 एलबीएफ / 0-112 एलबीएफ / 0-225 एलबीएफ / 0-450 एलबीएफ से चुनने के लिए छह रेटेड माप रेंज प्रदान करता है, निकला हुआ किनारा लोड सेल एफएफजी दोनों तनाव के लिए इस्तेमाल किया जा सकता है और संपीड़न बल माप।स्टेनलेस स्टील निर्माण, निकला हुआ किनारा डिजाइन, कॉम्पैक्ट आकार, द्विदिश बल माप, उच्च सटीकता,लघु तनाव संपीड़न सेंसर एफएफजी वायर टेंशन कंट्रोल, फोर्स डिस्ट्रीब्यूशन एनालिसिस, ऑटोमेटेड कंट्रोल, सिलेंडर थ्रस्ट मेजरमेंट, असेंबली फोर्स मॉनिटरिंग जैसे अनुप्रयोगों के लिए एक आदर्श मिश्रण प्रदान करता है। कनेक्टर सम्मिलन और निष्कर्षण बल माप,वसंत परीक्षण, अल्ट्रासोनिक वेल्डिंग क्लैंप बल नियंत्रण, हाथ प्रेस बल सत्यापन, और इसी तरह।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।

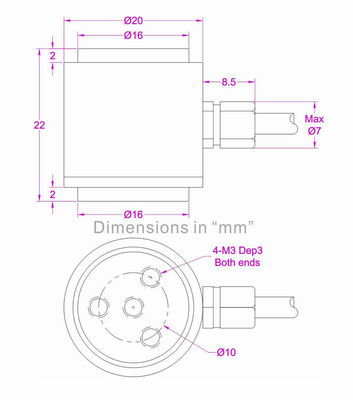

विशेष विवरण
निर्धारित क्षमता |
50N / 5kgf / 11lb 2kN / 200kgf / 450 lb |
||
मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | ३८० ± ३० ओम |
गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | ३५० ± ५ ओम |
रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी62 |
अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
केबल | Ø3*4000mm 4-कोर परिरक्षित केबल | ||
वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
फ्लैंज टाइप लोड सेल FFG का रेटेड आउटपुट लगभग 2.0mV/V है।
बिजली की आपूर्ति आम तौर पर 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो प्रेस लोड सेल एफएफजी की आउटपुट रेंज आम तौर पर -30 एमवी ... + 30 एमवी द्विदिश बल माप के लिए होती है।
उदाहरण एक: निकला हुआ किनारा लोड सेल FFG-200N 2.0mV / V रेटेड आउटपुट के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -20mV ... + 20mV है।
उदाहरण दो: निकला हुआ किनारा प्रकार तनाव संपीड़न सेंसर FFG-500N 2.0mV / V रेटेड आउटपुट के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज -6.6mV ... + 6.6mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए लोडसेल सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एम्पलीफायर एफएससी (-5-5 वी) -24 वी के साथ काम कर रहे फ्लैंज माउंटेड पुल और पुश लोड सेल एफएफजी -50 एन, लोड-वोल्टेज संबंध 0-50 एन संपीड़न बल वीएस 0-5 वी आउटपुट, 0-50 एन तनाव बल वी.एस. 0- (-5 वी) आउटपुट।
उदाहरण दो: निकला हुआ किनारा स्टाइल फोर्स ट्रांसड्यूसर एफएफजी -100 एन एम्पलीफायर एफएससी (4-12-20 एमए) -24 वी के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-100 एन संपीड़न बल वीएस 12-20 एमए आउटपुट, 0-100 एन तनाव बल वीएस 12- 4 एमए आउटपुट।
