उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस | क्षमता: | 0-220 एलबीएफ (चयन योग्य) |
|---|---|---|---|

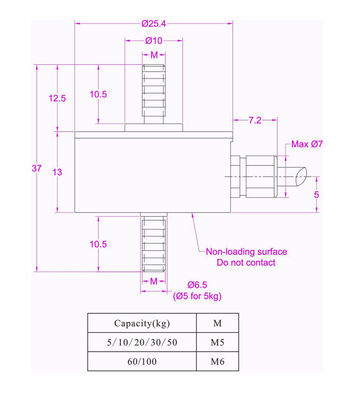

| उत्पादन: | अनुरूप | धागा: | एम5/एम6 |
| दिशा: | संपीड़न / तनाव |

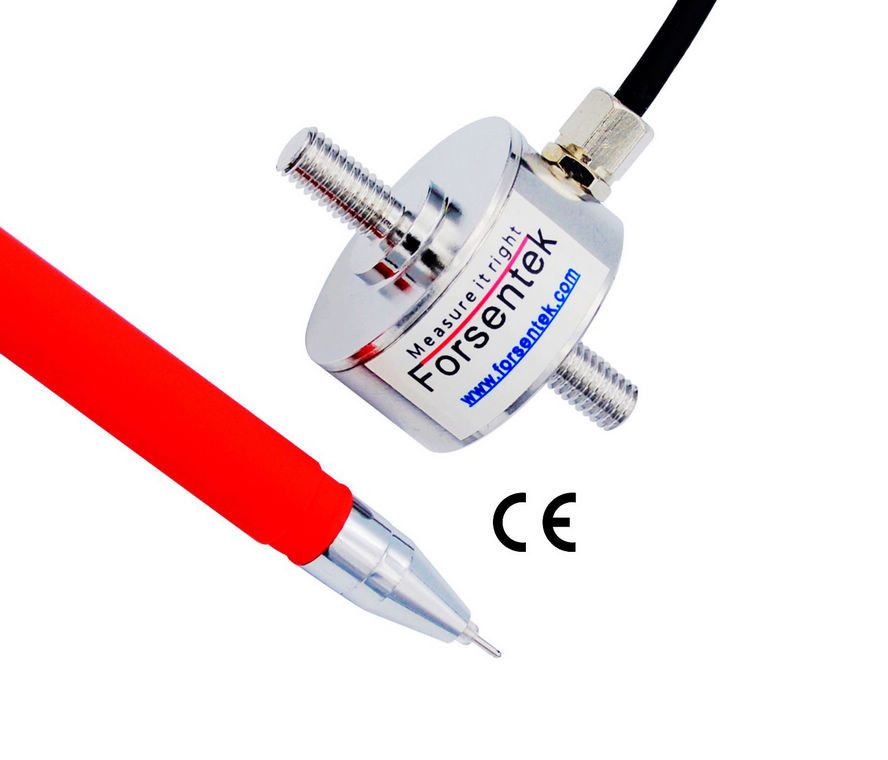

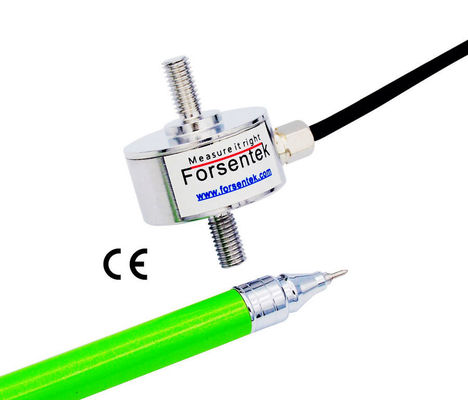

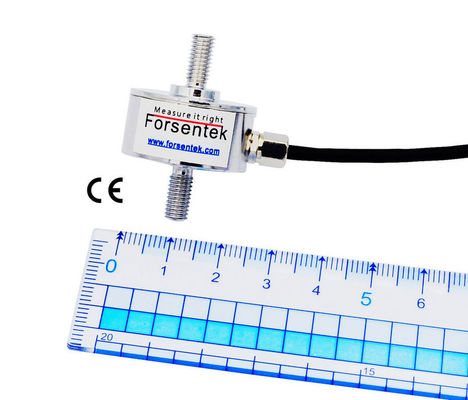

M5/M6 थ्रेडेड पुल लोड सेल 10 lb 20lb 50 lb 100lb 200 lb टेंशन फोर्स ट्रांसड्यूसर
थ्रेड इन-लाइन संपीड़न और तनाव लोड सेलFL25 17-4 स्टेनलेस स्टील और CE प्रमाणित से बना है।रॉड एंड फोर्स ट्रांसड्यूसर FL25 0-11lb / 0-22lb / 0-44lb / 0-66lb / 0-110lb / 0-132lb / 0-220lb से चुनने के लिए सात माप रेंज के साथ बीहड़ संरचना प्रदान करता है। इनलाइन लोड सेल को इस तरह से डिजाइन किया गया है तनाव और संपीड़न बल माप दोनों के लिए लोड अक्ष के लिए इनलाइन घुड़सवार। इन-लाइन फोर्स ट्रांसड्यूसर FL25 को ट्रांसड्यूसर के दोनों किनारों पर स्थित एम 5 या एम 6 थ्रेडेड रॉड के माध्यम से मौजूदा सिस्टम पर आसानी से लगाया जा सकता है, इन मीट्रिक धागे का भी उपयोग किया जा सकता है माउंट संलग्नक, जैसे महिला आंख बोल्ट, बोल्ट एडाप्टर, आदि, विभिन्न उपयोग आवश्यकताओं को पूरा करने के लिए।पुश एंडबल सेंसर खींचोFL25 0-5kg / 0-10kg / 0-20kg / 0-30kg / 0-50kg / 0-60kg / 0-100kg सात रेटेड मापने वाली श्रेणियों के साथ 2.0mV/V रेटेड आउटपुट देने के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक का उपयोग करता है। .प्रत्येक सेंसर को 4-मीटर लंबी 4-कोर परिरक्षित केबल के साथ एकीकृत किया गया है, केबल एक मुक्त अंत के साथ आता है जो विद्युत कनेक्शन के लिए किसी भी प्रकार के कनेक्टर को इकट्ठा करना आसान बनाता है।इनलाइन टाइप टेंशन कंप्रेशन लोड सेल FL25 का इस्तेमाल आमतौर पर प्रेस-इन फोर्स मेजरमेंट, सिलेंडर पुश पुल फोर्स मेजरमेंट, ऑटो इक्विपमेंट, प्रोडक्शन लाइन, हैंड प्रेस मशीन आदि के लिए किया जाता है। मॉडल FL25 को हमारे ग्राहकों के अनुरोध के अनुसार संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11 lbf 100N / 10kg / 22 lbf 200N / 20kg / 44 lbf 300N / 30kg / 66 lbf 500N / 50kg / 110 lbf 600N / 60kg / 132 lbf 1000N / 100kg / 220 lbf |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.5% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.5% आरओ | इनपुट प्रतिरोध | 750±100 ओम |
| गैर-दोहराव | ±0.2% आरओ | आउटपुट प्रतिरोध | 750±100 ओम |
| रेंगना(१०मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी 64 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
पुश पुल लोड सेल FL25 का रेटेड आउटपुट लगभग 2mV/V है।
बिजली की आपूर्ति आम तौर पर 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो कम्प्रेशन टेंशन सेंसर FL25 की आउटपुट रेंज सामान्य रूप से -30mV ... + 30mV के भीतर होती है।
उदाहरण: 5V DC द्वारा संचालित 2.0mV/V संवेदनशीलता के साथ बेलनाकार पुश पुल फोर्स सेंसर FL25-50kg, आउटपुट रेंज -10mV...+10mV है।
लोड सेल + सिग्नल एम्पलीफायर: आसान सिग्नल प्रोसेसिंग के लिए एमवी सिग्नल को 0-5V / 0-10V / 4-20mA में बदलने के लिए एक सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण: संपीड़न और तनाव लोड सेलFL25-10kg एम्पलीफायर FSC (-10-10V) -24V के साथ काम करते हुए, लोड-वोल्टेज संबंध 0-10kg कम्प्रेशन लोड VS 0-10V आउटपुट, 0-10kg टेंशन लोड VS 0- (-10V) आउटपुट होगा।
