| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएसकेई |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | Quote by email |
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 3125 पीसी / माह |
| सामग्री: | स्टेनलेस | क्षमता: | 0-445lbf (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | संपीड़न / तनाव |

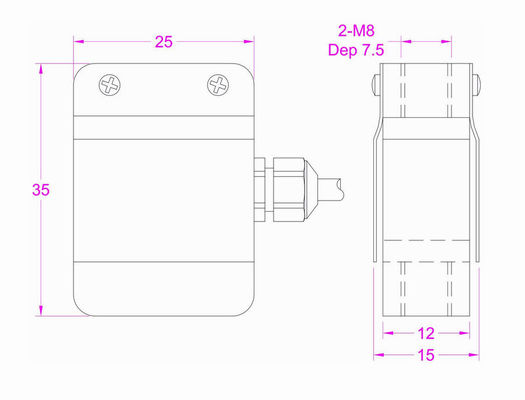

| संबंध: | M8-to-M8 |

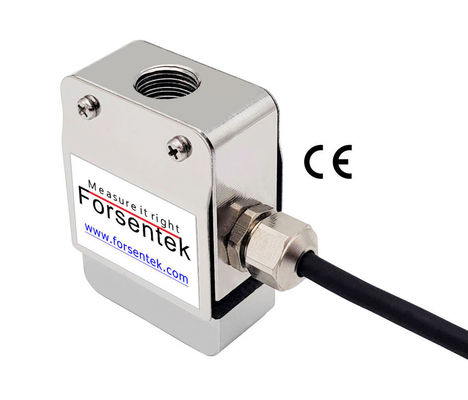

M8 थ्रेडेड टेंशन फोर्स ट्रांसड्यूसर 445lb 225 lb 112lb 45lb 20 lb 10lb पुल लोड सेल

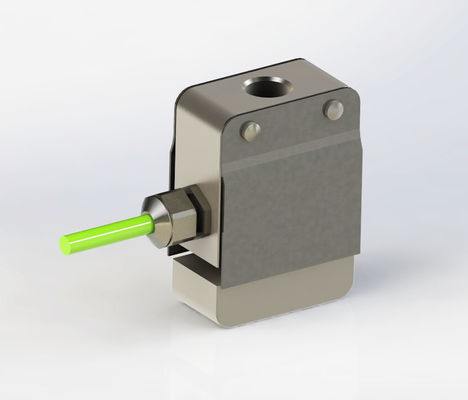

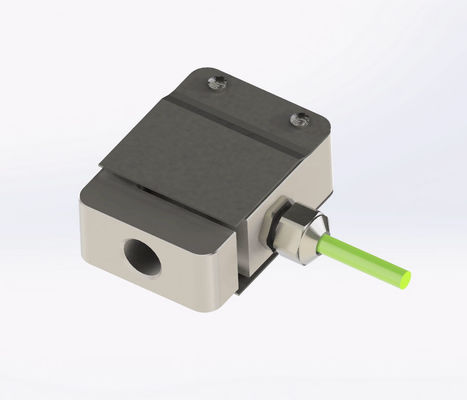

लघु संपीड़न और तनाव लोड सेलFSKE मेटल फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित स्टेनलेस स्टील से बना है।छोटे आकार के संपीड़न और तनाव लोड सेल एफएसकेई 0-11 एलबीएफ / 0-22 एलबीएफ / 0-45 एलबीएफ / 0-110 एलबीएफ / 0-220 एलबीएफ / 0-445 एलबीएफ चुनने के लिए छह रेटेड मापने वाली श्रेणियां प्रदान करता है, अधिकतम के साथ उच्च सटीकता पूर्ण क्षमता का 0.1% गैर-रैखिकता।दोनों सिरों पर स्थित M8 थ्रेडेड होल का उपयोग विभिन्न अनुप्रयोगों को फिट करने के लिए लोड बटन, आई बोल्ट, हुक जैसे अटैचमेंट को माउंट करने के लिए किया जा सकता है।कॉम्पैक्ट डिजाइन पुश पुल फोर्स ट्रांसड्यूसर एफएसकेई को सीमित स्थान के साथ तनाव संपीड़न बल माप अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है। के लिए विशिष्ट अनुप्रयोगपुश पुल लोड सेलFSKE ऑटो प्रोसेस कंट्रोल, कनेक्टर इंसर्शन / एक्सट्रैक्शन फोर्स मेजरमेंट, मटेरियल टेस्टिंग मशीन, टेंशन मीटर, हैंड प्रेस फोर्स मेजरमेंट, असेंबली लाइन आदि जैसे हैं। पुश पुल लोडसेल FSKE को हमारे ग्राहकों के अनुरोध के अनुसार संशोधित या अनुकूलित भी किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11.2lb |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | ३८० ± ३० ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | ३५० ± ५ ओम |
| रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
लोड सेल शून्य आउटपुट (ज़ीरो बैलेंस): लोड सेल का आउटपुट सिग्नल बिना लोड के लागू होता है, जिसे एमवी / वी में या रेटेड आउटपुट के प्रतिशत के रूप में व्यक्त किया जाता है। शून्य आउटपुट तनाव गेज बॉन्डिंग के दौरान तनाव के कारण होता है, यह हो सकता है माप सटीकता को प्रभावित किए बिना अंशांकन या सिग्नल प्रोसेसिंग के दौरान संभाला।
कम्प्रेशन टेंशन लोड सेल FSKE की आउटपुट रेंज सामान्य रूप से -30mV ... + 30mV के भीतर होती है,
उदाहरण: 5V DC द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ S-बीम पुश पुल लोड सेल FSKE-50N, आउटपुट रेंज -10mV...+10mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण: एस प्रकार संपीड़न तनाव सेंसर एफएसकेई -1 केएन एम्पलीफायर एफएससी (4-12-20 एमए) -24 वी के साथ काम कर रहा है, बल-वर्तमान संबंध 0-1000 एन संपीड़न बल वीएस 12-20 एमए आउटपुट, 0-1000 एन तनाव बल वीएस 12- 4 एमए आउटपुट।
