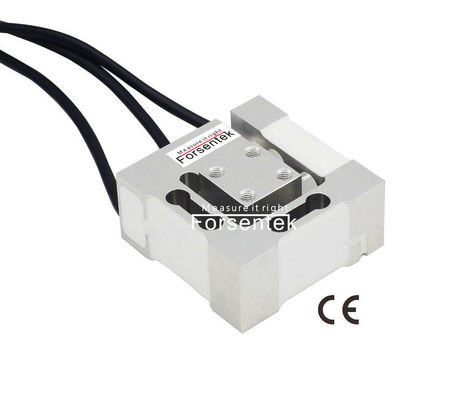

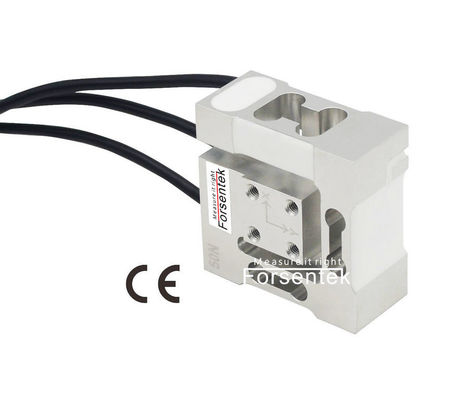

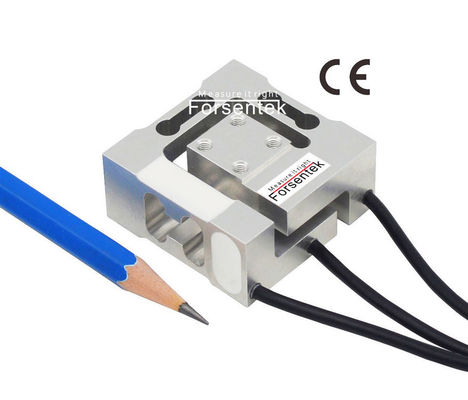

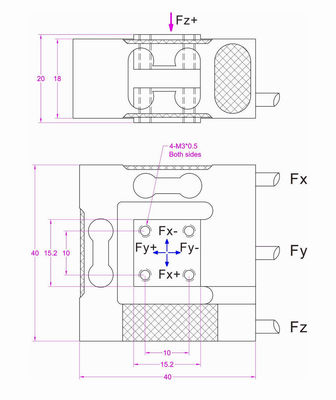

3-अक्ष बल सेंसर 2 एलबी 5 एलबी 10 एलबी 20 एलबीएफ मल्टी एक्सिस लोड सेल त्रिअक्षीय ट्रांसड्यूसर
लघु बहु-अक्ष लोड सेलFNZ स्ट्रेन गेज तकनीक पर आधारित एल्युमीनियम से बना है जो 0-2.2lb / 0-4.5lb / 0-11.2lb / 0-22.5lb सभी तीन अक्षों के लिए चार माप रेंज प्रदान करता है, प्रत्येक अक्ष तनाव और संपीड़न दोनों में बल को मापने में सक्षम है। दिशा।3-एक्सिस फोर्स सेंसरएफएनजेड प्रत्येक अक्ष के लिए स्वतंत्र व्हीटस्टोन पूर्ण पुल का उपयोग करता है ताकि एमवी / वी आउटपुट वितरित किया जा सके जो लागू बल के आनुपातिक है और इसमें गणितीय हेरफेर की आवश्यकता नहीं है, 3-चैनल सिग्नल एम्पलीफायर एलसी 3 ए का उपयोग एमवी सिग्नल को 0-5V / 0-10V / में परिवर्तित करने के लिए किया जा सकता है। 4-20mA आउटपुट।उदाहरण के लिए 3d बल ट्रांसड्यूसर FNZ-100N और LC3A (-10-10V) -24V लेना, लोड-वोल्टेज संबंध Fx+/Fy+/Fz+ दिशा में 0-100N लोड होगा VS 0~10V आउटपुट, Fx में 0-100N लोड -/Fy-/Fz- दिशा VS 0~(-10V) आउटपुट। बहु-अक्ष सेंसर FNZ के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए घर्षण बल माप, रोबोटिक्स में बल नियंत्रण, बल सिमुलेटर, सौंपने वाले उपकरणों में बल की निगरानी, औद्योगिक परीक्षण बेंच, और इसी तरह।
| कोड भेजने का आदेश | बल रेंज | लोड दिशा |
| Fx=Fy=Fz | ||
| एफएनजेड-10एन | 0~10N |
तनाव तथा दबाव |
| एफएनजेड-20एन | 0~20एन | |
| FNZ-50N | 0~50N | |
| FNZ-100N | 0~100N |
विशेष विवरण
| निर्धारित क्षमता |
10N / 1kg / 2.2lb 20N / 2kg / 4.4lb 50N / 5kg / 11lb 100N / 10kg / 22lb |
||
| निर्धारित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | 0...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -10...+50हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | तापमान परिवर्तन अवधि | ± 0.01% आरओ /हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | 350 ± 50 ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | 350 ± 10 ओम |
| रेंगना(2मिनट) | ±0.2% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अल्युमीनियम |
| केबल | 3 एक्स 3 * 2000 मिमी 4-कोर | ||
| तारों |
प्रत्येक अक्ष के लिए 4-तार कनेक्शन लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल शब्दावली:
लोड सेल: एक उपकरण जो लागू वजन या बल के आनुपातिक आउटपुट सिग्नल उत्पन्न करता है।
व्हीटस्टोन ब्रिज: व्हीटस्टोन ब्रिज चार प्रतिरोधक पैरों का एक नेटवर्क है।इनमें से एक या अधिक पैर सक्रिय संवेदी तत्व हो सकते हैं।व्हीटस्टोन ब्रिज दो समानांतर वोल्टेज डिवाइडर सर्किट के विद्युत समतुल्य है।R1 और R2 एक वोल्टेज विभक्त सर्किट की रचना करते हैं, और R4 और R3 दूसरे वोल्टेज विभक्त सर्किट की रचना करते हैं।व्हीटस्टोन ब्रिज का आउटपुट दो वोल्टेज डिवाइडर के मध्य नोड्स के बीच मापा जाता है।
उत्तेजना: लोड सेल के इनपुट टर्मिनलों पर लागू वोल्टेज।
रेटेड क्षमता: अधिकतम अक्षीय भार लोड सेल को इसके विनिर्देशों के भीतर मापने के लिए डिज़ाइन किया गया है।
गैर-रैखिकता: नो-लोड और रेटेड आउटपुट के बीच खींची गई सीधी रेखा से अंशांकन वक्र का अधिकतम विचलन;रेटेड आउटपुट के प्रतिशत के रूप में व्यक्त किया गया और केवल बढ़ते भार पर मापा गया।
गैर-दोहराव: समान लोडिंग और पर्यावरणीय परिस्थितियों में बार-बार लोडिंग के लिए लोड सेल आउटपुट रीडिंग के बीच अधिकतम अंतर।
हिस्टैरिसीस: समान लागू लोड के लिए लोड सेल आउटपुट रीडिंग के बीच अधिकतम अंतर;एक रीडिंग शून्य से लोड बढ़ाकर और दूसरी रेटेड आउटपुट से लोड कम करके प्राप्त की गई;आमतौर पर आधे रेटेड आउटपुट पर मापा जाता है और रेटेड आउटपुट के प्रतिशत में व्यक्त किया जाता है।
रेंगना: लोड सेल आउटपुट में परिवर्तन समय की निर्दिष्ट अवधि के साथ होता है, जबकि लोड के तहत, और सभी पर्यावरणीय परिस्थितियों और अन्य चर स्थिर रहने के साथ;आमतौर पर लागू रेटेड लोड के साथ मापा जाता है।
सुरक्षित अधिभार: रेटेड क्षमता के प्रतिशत में अधिकतम भार जिसे निर्दिष्ट से परे प्रदर्शन विशेषताओं में स्थायी बदलाव के बिना लागू किया जा सकता है।
