उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | क्षमता: | 0-220lb (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | तनाव/संपीड़न |
| नट: | एम3/एम4 |

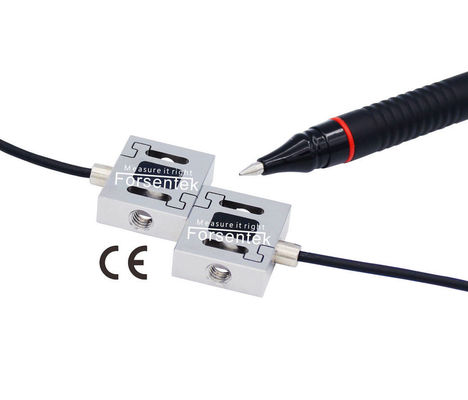

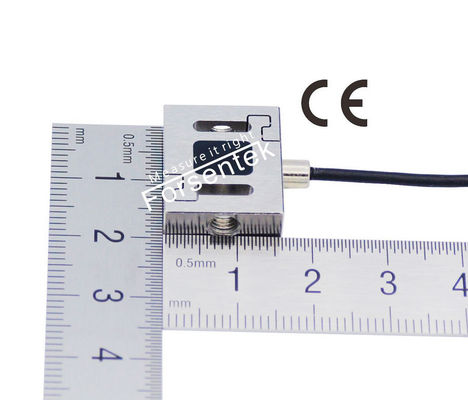

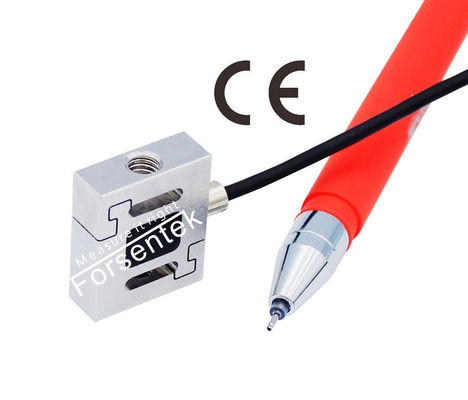

लघु एस-प्रकार बल सेंसर 2 एलबी 5 एलबी 10 एलबीएफ 20 एलबी 50 एलबीएफ 100 एलबी एस बीम लोड सेल
लघु एस-बीम लोड सेलFSSM विभिन्न प्रकार के अनुप्रयोगों के लिए एक कॉम्पैक्ट डिज़ाइन प्रदान करता है।एस बीम तनाव संपीड़न लोड सेल श्रृंखला उच्च सटीकता के साथ 0-2.2 एलबीएफ / 0-4.4 एलबीएफ / 0-11 एलबीएफ / 0-22 एलबीएफ / 0-45 एलबीएफ / 0-67 एलबीएफ / 0-112 एलबीएफ / 0-224 एलबीएफ प्रदान करती है। कॉम्पैक्ट डिज़ाइन सुविधाएँ। माइक्रो एस-टाइप लोड सेल FSSM क्षमता के अधिकतम 0.1% गैर-रैखिकता के साथ 2.0mV / V आउटपुट देने के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक का उपयोग करता है, कॉम्पैक्ट डिज़ाइन FSSM को आसानी से मशीनरी या परीक्षण में एम्बेड करने में सक्षम बनाता है। उपकरण - पैकेजिंग मशीनरी, असेंबली मशीनरी या एंड-ऑफ-लाइन परीक्षण उपकरण के लिए आदर्श। लघु एस बीम फोर्स ट्रांसड्यूसर एफएसएसएम में संलग्नक या उपकरणों के बढ़ते के लिए दो तरफ थ्रेडेड छेद हैं, यहलघु एस प्रकार बल सेंसरसीमित स्थान वाले अनुप्रयोगों में तनाव और संपीड़न बल माप दोनों के लिए इस्तेमाल किया जा सकता है। आप जूनियर एस बीम लोड सेल एफएसएसएम को FUTEK लोड सेल LSB200, मार्क मिनिएचर फोर्स सेंसर सीरीज R04, फ्लिंटेक एस-बीम फोर्स सेंसर ISA, फ्लिंटेक लोड सेल के साथ विनिमेय पा सकते हैं। आईएसबी, आदि.. मानक विनिर्देशों के अलावा, मॉडल एफएसएसएम को भी ग्राहकों के अनुप्रयोगों को बेहतर फिट करने के लिए संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
१०एन / १ किग्रा / २.२ एलबी |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.03% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | ३८० ± ३० ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | ३५२ ± ५ ओम |
| रेंगना(5मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | 20N IP50 ≥50N IP62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
s बीम लोड सेल FSSM की आउटपुट रेंज सामान्य रूप से -30mV...+30mV के भीतर होती है,
उदाहरण एक: 3.3V DC द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ लघु S टाइप फोर्स सेंसर FSSM-200N, आउटपुट रेंज -6.6mV...+6.6mV है।
उदाहरण दो: माइक्रो एस-बीम फोर्स ट्रांसड्यूसर FSSM-100N 2.1mV/V संवेदनशीलता के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -21mV...+21mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: लघु एस-टाइप लोड सेल FSSM-10N एम्पलीफायर FSC (-5-5V) -24V के साथ काम कर रहा है, बल-वोल्टेज संबंध 0-10N संपीड़न बल VS 0-5V आउटपुट, 0-10N तनाव बल VS 0 होगा। -(-5V) आउटपुट।
उदाहरण दो: एम्पलीफायर एफएससी (4-12-20 एमए) -24 वी के साथ काम कर रहे माइक्रो एस-बीम फोर्स सेंसर एफएसएसएम -20 एन, बल-वर्तमान संबंध 0-20 एन संपीड़न बल वीएस 12-20 एमए आउटपुट, 0-20 एन तनाव बल वी.एस. 12-4mA आउटपुट।
