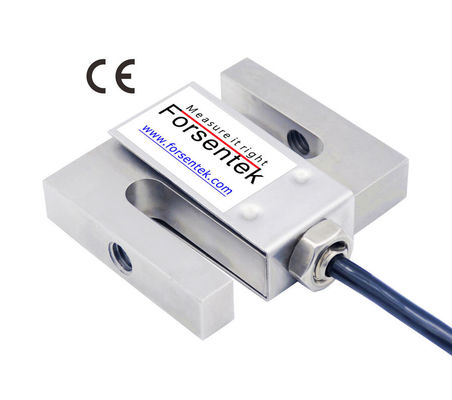

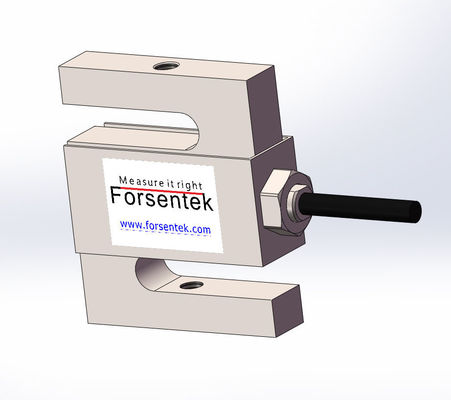

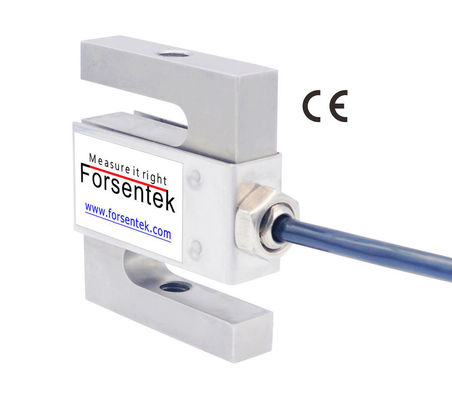

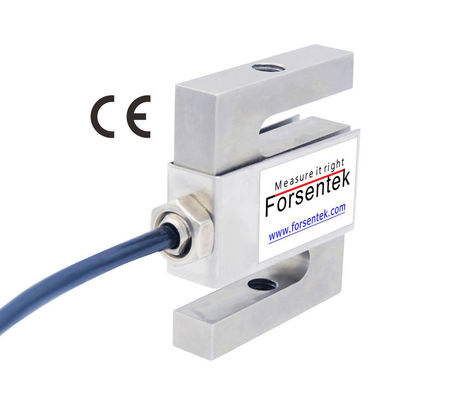

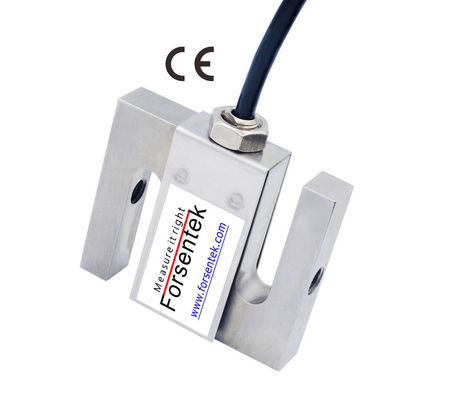

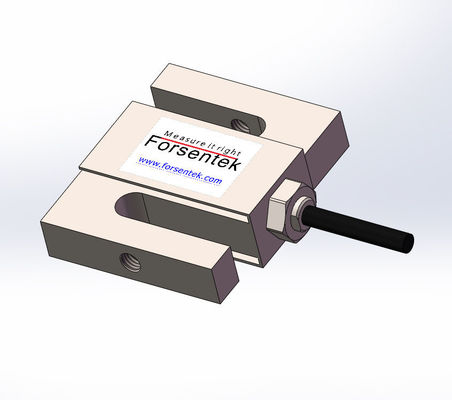

एस-टाइप लोड सेल 20klb 15klb 10klb 5klb 3klb 2klb 1klb 500 lbf S बीम फोर्स ट्रांसड्यूसर
उच्च सटिकता एस-बीम लोड सेलएफएसआरजी तनाव और संपीड़न बल माप दोनों के लिए एकीकृत 3.0 एमवी / वी आउटपुट के साथ तनाव गेज तकनीक पर आधारित है, एस-बीम फोर्स ट्रांसड्यूसर एफएसआरजी 0-50 एलबी / 0-100 एलबी / 0-150 एलबी / 0-200 एलबी / 0-250 एलबी प्रदान करता है। / 0-300lb / 0-500lb / 0-1klb / 0-1.5klb / 0-2klb / 0-2.5klb / 0-3klb / 0-5klb / 0-10klb / 0-15klb / 0-20klb सोलह रेटेड माप श्रेणियां से चुनने के लिए।पूर्ण पैमाने की अधिकतम 0.02% गैर-रैखिकता के साथ उच्च सटीकता।यूनिवर्सल एस-बीम लोड सेल FSRG को भली भांति बंद करके IP67 पर सील कर दिया गया है, जिसमें मीट्रिक और इंपीरियल दोनों धागे उपलब्ध हैं।एस टाइप फोर्स सेंसर FSRG रोप और चेन स्ट्रेंथ टेस्टिंग, बैगिंग मशीन, मटेरियल टेस्टिंग मशीन, हैंगिंग स्केल, हॉपर वेटिंग एप्लिकेशन के लिए लागू है। आपको सीमेंस SIWAREX WL250 ST-S SA, VPG रेवरे 9363, आर्टेक मॉडल SS 20210, राइस लेक के साथ ट्रांसड्यूसर FSRG इंटरचेंजेबल मिल सकता है। RL20000ST, ptglobal PT4000, राइस लेक RL20000SS, VPG सेंसरट्रॉनिक्स 60050 कम लागत के साथ लेकिन गुणवत्ता से समझौता नहीं।
विशेष विवरण
| निर्धारित क्षमता |
50 एलबी / 100 एलबी / 150 एलबी / 200 एलबी / 250 एलबी / 300 एलबी / 500 एलबी / 1klb / 1.5klb / 2k lb / 2.5klb / 3klb / 5klb / 10klb / 15klb / 20klb |
||
| मूल्यांकित उत्पादन | 3.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -35...+65हेसी |
| जीरो बैलेंस | ± 0.03 एमवी / वी | तापमान बदलाव शून्य | ± 0.02% आरओ/10हेसी |
| nonlinearity | ±0.02% आरओ | तापमान परिवर्तन अवधि | ± 0.02% आरओ/10हेसी |
| हिस्टैरिसीस | ±0.02% आरओ | इनपुट प्रतिरोध | ४३० ± ६० ओम |
| गैर-दोहराव | ± 0.01% आरओ | आउटपुट प्रतिरोध | ३५२ ± ३ ओम |
| रेंगना(30मिनट) | ±0.02% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी67 |
| अंतिम अधिभार | 250% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø5*6000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
संपीड़न@ |
||
लोड सेल शब्दावली:
लोड सेल: एक उपकरण जो लागू वजन या बल के आनुपातिक आउटपुट सिग्नल उत्पन्न करता है।
व्हीटस्टोन ब्रिज: व्हीटस्टोन ब्रिज चार प्रतिरोधक पैरों का एक नेटवर्क है।इनमें से एक या अधिक पैर सक्रिय संवेदन तत्व हो सकते हैं।व्हीटस्टोन ब्रिज दो समानांतर वोल्टेज डिवाइडर सर्किट के विद्युत समकक्ष है।R1 और R2 एक वोल्टेज विभक्त सर्किट की रचना करते हैं, और R4 और R3 दूसरे वोल्टेज विभक्त सर्किट की रचना करते हैं।व्हीटस्टोन ब्रिज का आउटपुट दो वोल्टेज डिवाइडर के मध्य नोड्स के बीच मापा जाता है।
उत्तेजना: लोड सेल के इनपुट टर्मिनलों पर लागू वोल्टेज।
रेटेड क्षमता: अधिकतम अक्षीय भार लोड सेल को इसके विनिर्देशों के भीतर मापने के लिए डिज़ाइन किया गया है।
गैर-रैखिकता: नो-लोड और रेटेड आउटपुट के बीच खींची गई सीधी रेखा से अंशांकन वक्र का अधिकतम विचलन;रेटेड आउटपुट के प्रतिशत के रूप में व्यक्त किया गया और केवल बढ़ते भार पर मापा गया।
गैर-दोहराव: समान लोडिंग और पर्यावरणीय परिस्थितियों में बार-बार लोडिंग के लिए लोड सेल आउटपुट रीडिंग के बीच अधिकतम अंतर।
हिस्टैरिसीस: समान लागू लोड के लिए लोड सेल आउटपुट रीडिंग के बीच अधिकतम अंतर;एक रीडिंग शून्य से लोड बढ़ाकर और दूसरी रेटेड आउटपुट से लोड कम करके प्राप्त की गई;आमतौर पर आधे रेटेड आउटपुट पर मापा जाता है और रेटेड आउटपुट के प्रतिशत में व्यक्त किया जाता है।
रेंगना: लोड सेल आउटपुट में परिवर्तन निर्दिष्ट अवधि के साथ होता है, जबकि लोड के तहत, और सभी पर्यावरणीय परिस्थितियों और अन्य चर स्थिर रहने के साथ;आमतौर पर लागू रेटेड लोड के साथ मापा जाता है।
सुरक्षित अधिभार: रेटेड क्षमता के प्रतिशत में अधिकतम भार जिसे निर्दिष्ट से परे प्रदर्शन विशेषताओं में स्थायी बदलाव के बिना लागू किया जा सकता है।
अंतिम अधिभार: रेटेड क्षमता के प्रतिशत में अधिकतम भार जिसे संरचनात्मक विफलता के बिना लागू किया जा सकता है।
ऑपरेटिंग तापमान: तापमान की चरम सीमा जिसके भीतर एक लोड सेल अपनी किसी भी प्रदर्शन विशेषताओं में स्थायी प्रतिकूल परिवर्तन के बिना काम करेगा।
तापमान शिफ्ट अवधि: लोड सेल तापमान में परिवर्तन के कारण आउटपुट में परिवर्तन;आमतौर पर तापमान में प्रति डिग्री सेल्सियस परिवर्तन भार के प्रतिशत के रूप में व्यक्त किया जाता है।
तापमान शिफ्ट शून्य: परिवेश के तापमान में परिवर्तन के कारण शून्य संतुलन में परिवर्तन;आमतौर पर तापमान में प्रति डिग्री सेल्सियस परिवर्तन के रेटेड आउटपुट के प्रतिशत में व्यक्त किया जाता है।
इनपुट प्रतिरोध: लोड सेल ब्रिज सर्किट का प्रतिरोध सकारात्मक और नकारात्मक उत्तेजना टर्मिनलों पर मापा जाता है जिसमें कोई लोड लागू नहीं होता है और आउटपुट टर्मिनल खुले सर्किट होते हैं।
आउटपुट प्रतिरोध: ट्रांसड्यूसर ब्रिज सर्किट का प्रतिरोध सकारात्मक और नकारात्मक सिग्नल टर्मिनलों पर मापा जाता है जिसमें कोई लोड लागू नहीं होता है और इनपुट टर्मिनल खुले सर्किट होते हैं।
