डायनेमिक टॉर्क ट्रांसड्यूसर में शाफ्ट रोटरी टॉर्क सेंसर 89 इन-एलबी 177 एलबी * 443 एलबी-इन 885 एलबी-इन 1770 एलबी * में

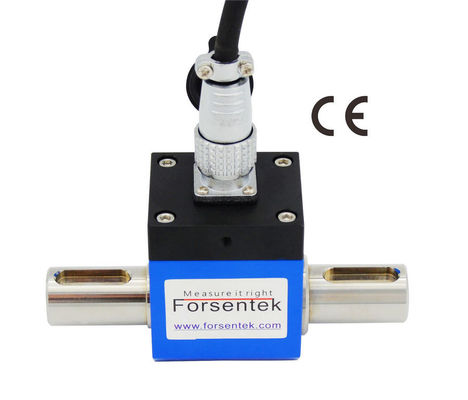

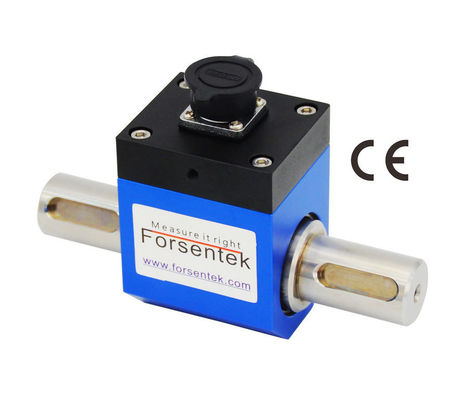

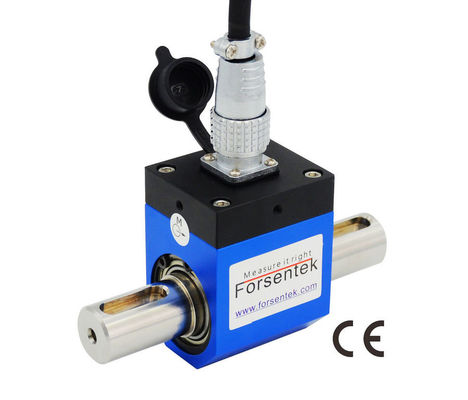

दस्ता से दस्तागतिशील टोक़ सेंसरFY01 एक स्लिप-रिंग प्रकार का टॉर्क ट्रांसड्यूसर है जिसका उद्देश्य टॉर्क माप को घुमाना है, स्लिप रिंग का उपयोग सेंसिंग शाफ्ट पर बंधे व्हीटस्टोन ब्रिज से मिलिवोल्ट सिग्नल को संचालित करने के लिए किया जाता है जो टॉर्क प्राप्त करने के लिए दक्षिणावर्त और वामावर्त दोनों दिशाओं में मोटर शाफ्ट के साथ एक साथ घूमेगा। मापा।रोटरी टॉर्क ट्रांसड्यूसरFY01 0-89 इन-एलबी / 0-177 इन-एलबी / 0-266 इन-एलबी / 0-443 इन-एलबी / 0-885 इन-एलबी / 0-1770 इन-एलबी / 0-2655 इन-एलबी प्रदान करता है / 0-4425 इन-एलबी आठ रेटेड माप रेंज जिसमें से चुनने के लिए पूर्ण पैमाने की अधिकतम 0.2% गैर-रैखिकता है।सेंसर के दोनों सिरों पर स्थित कीड शाफ्ट को मोटर से जोड़ा जा सकता है और कपलिंग के माध्यम से लोड किया जा सकता है। मॉडल FY01 की घूर्णन गति 4000RPM तक जा सकती है, यह गैर-घूर्णन और कम गति वाले टोक़ माप अनुप्रयोगों के लिए भी उपयुक्त है। सिग्नल कंडीशनर और डिस्प्ले इकाई रीडआउट या 0-5V/0-10V/4-20mA आउटपुट प्राप्त करने के लिए भी उपलब्ध है। इस प्रकार के टोक़ ट्रांसड्यूसर के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए सर्वो मोटर टोक़ माप, परीक्षण बेंच अनुप्रयोग, वाल्व टोक़ परीक्षण, टोक़ माप हलचल के लिए उपकरण, स्क्रू ड्राइवर अंशांकन, मोड़ माप, एक्चुएटर परीक्षण, आदि।

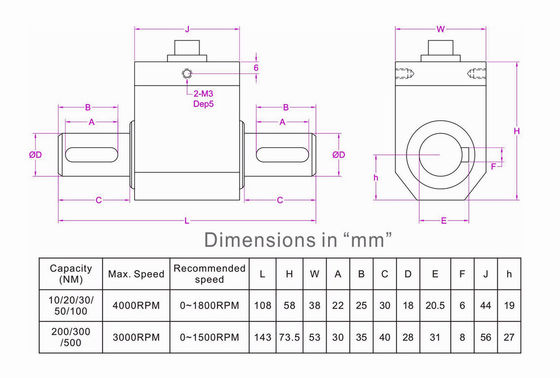

आयाम ("मिमी" में इकाई)
| कोड भेजने का आदेश | माप श्रेणी | टोक़ दिशा |
| FY01-10NM | 0-10Nm |
दक्षिणावर्त और वामावर्त |
| FY01-20NM | 0-20 एन * एम | |
| FY01-30NM | 0-30N-m | |
| FY01-50NM | 0-50 एनएम | |
| FY01-100NM | 0-100N*m | |
| FY01-200NM | 0-200 एनएम | |
| FY01-300NM | 0-300N-m | |
| FY01-500NM | 0-500Nm |
विशेष विवरण
| निर्धारित क्षमता | 10Nm / 1kg*m / 89 lbf-in 20N*m/2kgf*m/177 lbf*in 30Nm / 3kgf-m / 266 lbf-in 50Nm / 5kgf*m / 443 lb-in 100N*m / 10kgf*m/885 in*lb 200Nm / 20kg*m / 1770 lb-in 300Nm / 30kg*m / 2655 lbf-in 500N-m / 50kgf-m / 4425 in*lb |
||
| निर्धारित उत्पादन | 1.5 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | 380 ± 30 ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | 352 ± 5 ओम |
| रेंगना(5मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी40 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø5*3000mm 4-कोर परिरक्षित | ||
| वायरिंग कोड | दक्षिणावर्त@ लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
एक टॉर्क सेंसर एक ट्रांसड्यूसर है जो एक टॉर्सनल मैकेनिकल इनपुट को इलेक्ट्रिकल आउटपुट सिग्नल में परिवर्तित करता है। रोटरी टॉर्क सेंसर को मोटर टॉर्क, रोटेटिंग शाफ्ट टॉर्क, मिक्सिंग टॉर्क आदि जैसे रोटेटिंग टॉर्क को मापने के लिए डिज़ाइन किया गया है। डायनेमिक टॉर्क ट्रांसड्यूसर का इस्तेमाल मापने के लिए भी किया जा सकता है। स्थैतिक टोक़ (जिसे प्रतिक्रिया टोक़ के रूप में भी जाना जाता है)। आउटपुट रेंजरोटरी टॉर्क सेंसरFY01 आम तौर पर -25mV ... + 25mV के भीतर होता है, अधिकांश अनुप्रयोगों के लिए सिग्नल एम्पलीफिकेशन की आवश्यकता हो सकती है, आसान डेटा प्रोसेसिंग के लिए mV सिग्नल को -5 ~ 5V, 0-10V या 4-20mA आउटपुट में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है। उदाहरण के लिए टॉर्क सेल FY01-100NM और एम्पलीफायर FSC (-10-10V) -24V लेना, टॉर्क-वोल्टेज संबंध CW दिशा VS 0-10V आउटपुट में 0-100NM होगा, CCW दिशा में 0-100N * m VS 0- (-10V) आउटपुट, 1V आउटपुट क्लॉकवाइज में 10Nm टॉर्क से मेल खाती हैदिशा, -5V आउटपुट एंटीक्लॉकवाइज दिशा में 50N-m टॉर्क से मेल खाती है, और इसी तरह।
