लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FY02 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ पैकिंग |
| प्रसव के समय: | 3-12 कार्य दिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, पेपैल, मनीग्राम |
| आपूर्ति की क्षमता: | १६१५ पीसी/माह |
| प्रयोग: | घूर्णन टोक़ माप | क्षमता: | 0-44 lb*in(चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | संबंध: | कपलिंग्स |
| संरचना: | शाफ्ट से शाफ्ट | प्रकार: | गतिशील टोक़ मीटर |
डायनेमिक टॉर्क ट्रांसड्यूसर में शाफ्ट रोटरी टॉर्क सेंसर 44 इन-एलबी 18 इन-एलबीएफ 9 एलबी*इन 4.4 एलबी-इन 1.77 एलबी*इन 0.88 एलबीएफ*

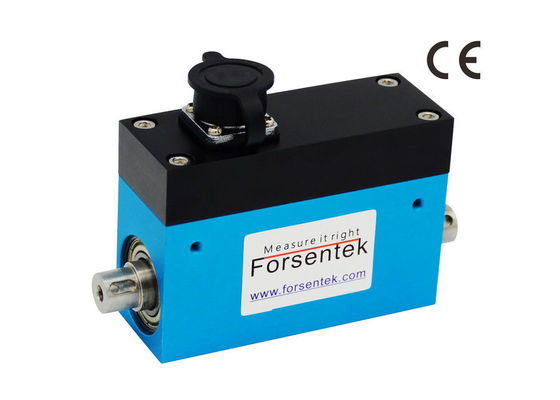

कम रेंज दस्ता से दस्तारोटरी टॉर्क सेंसरFY02 एक स्लिप-रिंग प्रकार का टॉर्क ट्रांसड्यूसर है, जो क्लॉकवाइज और एंटीक्लॉकवाइज दोनों दिशाओं में टॉर्क माप को घुमाने के लिए है, स्लिप रिंग्स का उपयोग सेंसिंग शाफ्ट पर बंधे व्हीटस्टोन ब्रिज से मिलिवोल्ट सिग्नल को संचालित करने के लिए किया जाता है जो मोटर शाफ्ट के साथ घूमता है और टॉर्क को मापता है। पूर्ण क्षमता की अधिकतम 0.2% गैर-रैखिकता के साथ।गतिशील टोक़ सेंसरFY02 ऑफर 0-0.88में-पौंड/ 0-1.77में-पौंड/ 0-4.4में-पौंड/ 0-9में-पौंड/ 0-18में-पौंड/ 0-26.5में-पौंड/ 0-44 इन-एलबी सात रेटेड मापने वाली श्रेणियां चुनने के लिए।सेंसर के दोनों सिरों पर स्थित कीड शाफ्ट को कपलिंग के माध्यम से मोटर शाफ्ट और लोड शाफ्ट से जोड़ा जा सकता है।मॉडल FY02 की घूर्णन गति 4000RPM तक जाती है, आवास स्थिर रहता है जबकि शाफ्ट माप के दौरान घूर्णन वस्तु के साथ घूमता है।इस प्रकार के टॉर्कमीटर के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए सर्वो मोटर टॉर्क माप, ब्लेंडर्स के लिए टॉर्क कंट्रोल, टेस्ट बेंच एप्लिकेशन, स्क्रू ड्राइवर कैलिब्रेशन, एक्चुएटर टेस्ट आदि हैं।
| कोड भेजने का आदेश | टॉर्क रेंज | टोक़ माप दिशा |
| FY02-0.1NM | 0 ~ 0.1 एन * एम |
दक्षिणावर्त और वामा व्रत |
| FY02-0.2NM | 0 ~ 0.2 एन * एम | |
| FY02-0.5NM | 0 ~ 0.5 एन * एम | |
| FY02-1NM | 0 ~ 1N-m | |
| FY02-2NM | 0 ~ 2 एन * एम | |
| FY02-3NM | 0 ~ 3 एन * एम | |
| FY02-5NM | 0 ~ 5 एन * एम |

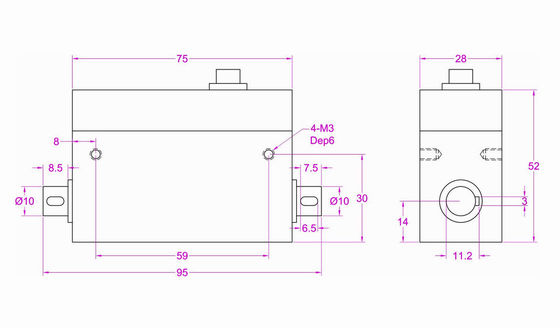

विशेष विवरण
| निर्धारित क्षमता |
0.1Nm / 0.88 lb-in / 1kgf*cm 0.2N*m / 1.77 lb-in / 2kg*cm 0.5N*m / 4.4 lb-in / 5kg*cm 1Nm/ 8.8 lb-in / 10kg-cm 2N-m / 17.7 lb-in / 20kg*cm 3Nm / 26.5 lb-in / 30kg*cm 5Nm / 44.4 lb-in / 50kg*cm |
||
| निर्धारित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.2% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.2% आरओ | इनपुट प्रतिरोध | 380 ± 30 ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | 350 ± 5 ओम |
| रेंगना(10मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >2000M ओम |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी40 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø5*3000mm 4-कोर परिरक्षित (संभोग कनेक्टर शामिल) | ||
| वायरिंग कोड |
दक्षिणावर्त@ लाल--Exc+ काला--Exc- हरा--सिग+ सफेद--सिग- |
||
एक टोक़ सेंसर एक ट्रांसड्यूसर है जो यांत्रिक टोक़ को लागू टोक़ के आनुपातिक एमवी सिग्नल में परिवर्तित करता है। दो प्रकार के टोक़ ट्रांसड्यूसर हैं: प्रतिक्रिया प्रकार टोक़ सेंसर और रोटरी प्रकार टोक़ सेंसर।अभिनय मरोड़ मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे निरंतर बिजली आपूर्ति के तहत गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण बनता है, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार पल को मापा जा सकता है ट्रांसड्यूसर से आउटपुट सिग्नल को मापकर। आउटपुट रेंजगतिशील टोक़ सेंसरFY02 सामान्य रूप से -15mV...+15mV के भीतर है, आसान डेटा प्रोसेसिंग के लिए mV सिग्नल को -5 ~ 5V, 0-10V या 4-20mA आउटपुट में बदलने के लिए एक सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण के लिए एम्पलीफायर एफएससी (-10-10 वी) -24 वी के साथ काम कर रहे घूर्णन टोक़ मीटर FY02-1Nm लेना, टोक़-वोल्टेज संबंध घड़ी की दिशा में 0-1 एनएम होगा वीएस 0-10 वी आउटपुट, 0-1 एन * एम एंटीक्लॉकवाइज दिशा में वी.एस. 0-(-10V) आउटपुट, 1V आउटपुट क्लॉकवाइज दिशा में 0.1N*m टॉर्क से मेल खाती है, -5V आउटपुट एंटीक्लॉकवाइज दिशा में 0.5N*m टॉर्क से मेल खाती है, और इसी तरह।

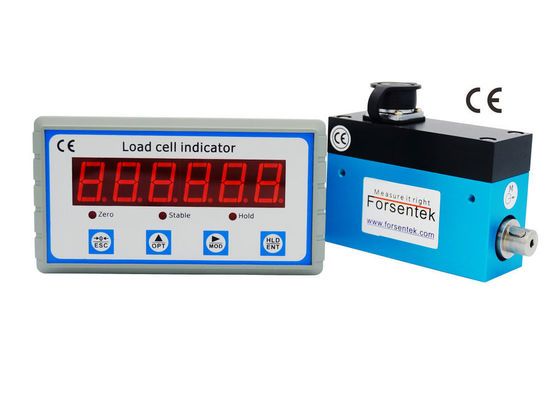

निम्नलिखित कार्यों को प्राप्त करने के लिए हमारे टोक़ ट्रांसड्यूसर के साथ काम करने के लिए एक डिजिटल रीडआउट का भी उपयोग किया जा सकता है:
वास्तविक समय में टोक़ मूल्य प्रदर्शित करें
- परीक्षण के दौरान अधिकतम टॉर्क हथियाने के लिए पीक होल्डिंग
-RS485 या RS232 इंटरफ़ेस
-0-5 वी / 0-10 वी / 4-20 एमए एनालॉग आउटपुट:
प्रक्रिया नियंत्रण के लिए आउटपुट स्विच करें
