| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FL25 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | ३३६० पीसी/माह |
| सामग्री: | स्टेनलेस | क्षमता: | 5 किग्रा 10 किग्रा 20 किग्रा 50 किग्रा 100 किग्रा |
|---|---|---|---|

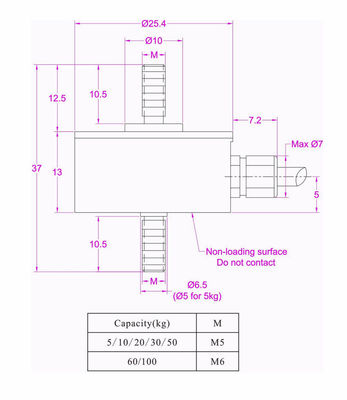

| उत्पादन: | अनुरूप | संबंध: | M5/M6 धागा |
| दिशा: | तनाव/संपीड़न |

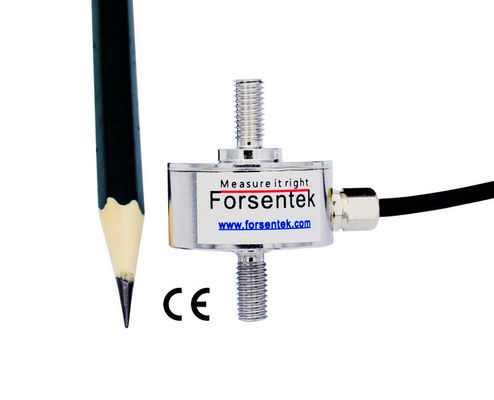

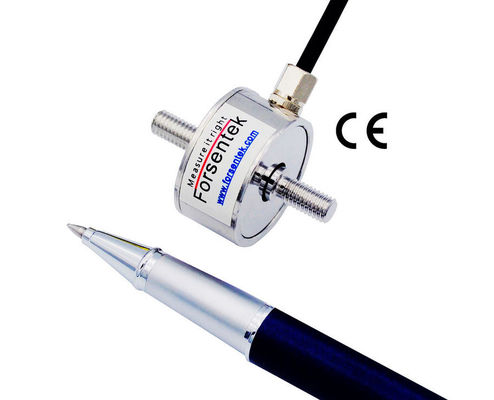

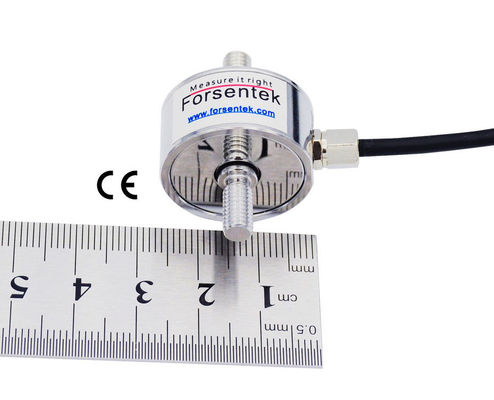

M5/M6 रॉड एंड के साथ थ्रेडेड इनलाइन लोड सेल तनाव संपीड़न बल सेंसर
पिरोया इन-लाइन तनाव और संपीड़न लोड सेलFL25 17-4 स्टेनलेस स्टील और CE प्रमाणित से बना है।रॉड एंड फोर्स सेंसर FL25 औद्योगिक अनुप्रयोगों के लिए बीहड़ संरचना प्रदान करता है। इनलाइन लोड कोशिकाओं को तनाव और संपीड़न बल माप दोनों के लिए लोड अक्ष पर इनलाइन माउंट करने के लिए डिज़ाइन किया गया है। इन-लाइन फोर्स सेंसर FL25 को M5 या M6 के माध्यम से मौजूदा सिस्टम पर आसानी से लगाया जा सकता है। ट्रांसड्यूसर के दोनों किनारों पर स्थित थ्रेडेड रॉड, इन मीट्रिक थ्रेड्स का उपयोग विभिन्न उपयोग आवश्यकताओं को पूरा करने के लिए संलग्नक, जैसे कि महिला आई बोल्ट, बोल्ट एडेप्टर, आदि को माउंट करने के लिए भी किया जा सकता है।तनाव और संपीड़न बल ट्रांसड्यूसर FL25 0-5kg / 0-10kg / 0-20kg / 0-30kg / 0-50kg / 0-60kg / 0-100kg सात रेटेड के साथ 2.0mV / V रेटेड आउटपुट देने के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक का उपयोग करता है। मापने की सीमा से चुनने के लिए।प्रत्येक सेंसर को 4-मीटर-लंबे 4-कोर परिरक्षित केबल के साथ एकीकृत किया जाता है, केबल एक मुक्त अंत के साथ आता है जो विद्युत कनेक्शन के लिए किसी भी प्रकार के कनेक्टर को इकट्ठा करना आसान बनाता है।पिरोया इनलाइन लोड सेल FL25 का उपयोग आम तौर पर प्रेस-इन बल माप, सिलेंडर पुश पुल बल माप, ऑटो उपकरण, उत्पादन लाइन, हाथ प्रेस मशीन आदि के लिए किया जाता है। मॉडल FL25 को हमारे ग्राहकों के अनुरोध के अनुसार संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11lb 100N / 10kg / 22lb 200N / 20kg / 44lb 300N / 30kg / 66lb 500N / 50kg / 110lb 600N / 60kg / 132lb 1kN / 100kg / 220lb |
||
| मूल्यांकित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ±0.05mV/V | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.5% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.5% आरओ | इनपुट प्रतिरोध | 750±100 ओम |
| गैर-दोहराव | ±0.2% आरओ | आउटपुट प्रतिरोध | 750±100 ओम |
| रेंगना(१०मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी 64 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
इनलाइन टाइप लोड सेल FL25 का रेटेड आउटपुट लगभग 2.0mV/V है।
बिजली की आपूर्ति आम तौर पर 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो आउटपुट रेंज टेंशन कम्प्रेशन लोड सेल FL25 सामान्य रूप से -30mV ... + 30mV के भीतर होता है।
उदाहरण एक: तनाव संपीड़न लोड सेल 3.3V DC द्वारा संचालित 2.0mV/V संवेदनशीलता के साथ FL25-20kg, आउटपुट रेंज -6.6mV...+6.6mV है।
उदाहरण दो: इन-लाइन लोड सेल FL25-50kg 2.0mV / V रेटेड आउटपुट के साथ 5V DC द्वारा संचालित, आउटपुट रेंज -10mV ... + 10mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण: तनाव और संपीड़न लोड सेल FL25-10kg एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-10kg संपीड़न भार VS 0-10V आउटपुट, 0-10kg तनाव भार VS 0- ( -10 वी) आउटपुट।
