| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | एफएलएन |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | १८८० पीसी/माह |
| सामग्री: | स्टेनलेस | क्षमता: | 5 किग्रा 10 किग्रा 20 किग्रा 50 किग्रा |
|---|---|---|---|
| उत्पादन: | अनुरूप | धागा: | एम 4 |

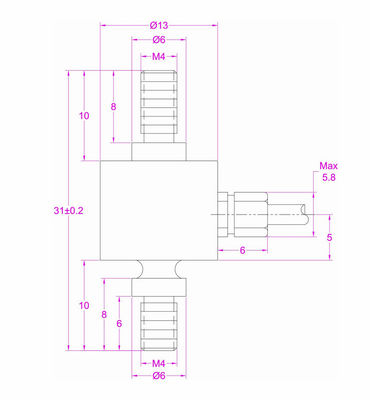

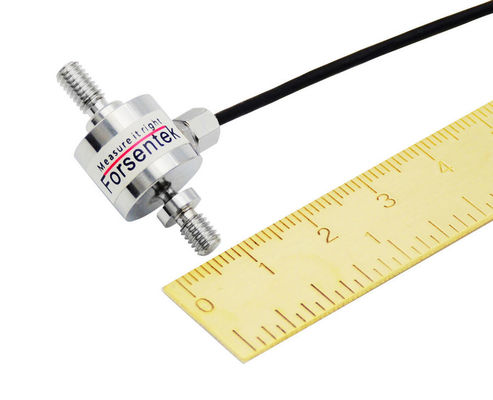

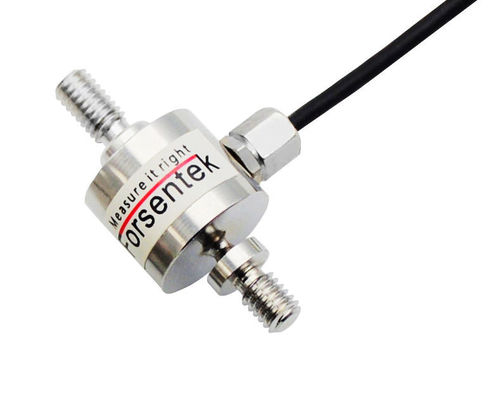

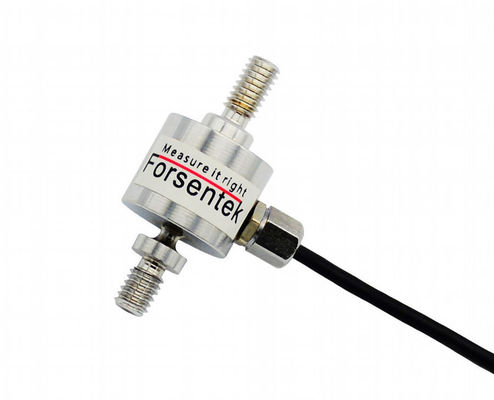

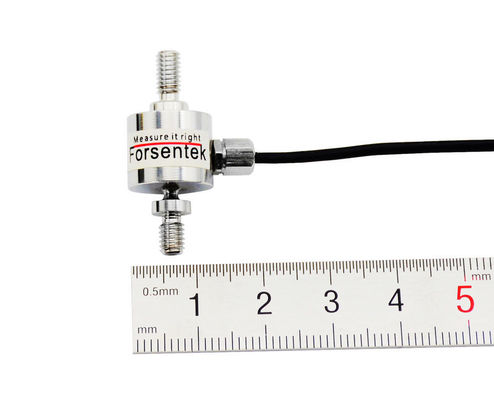

M4 थ्रेडेड इनलाइन लोड सेल 50N 100N 200N 500N लघु तनाव संपीड़न बल सेंसर
M4 पिरोया रॉड एंड लोड सेल FLN तनाव और संपीड़न बल माप दोनों के लिए लक्षित तनाव गेज तकनीक पर आधारित स्टेनलेस स्टील से बना है। इन-लाइन फोर्स सेंसरFLN पूर्ण व्हीटस्टोन ब्रिज से mV/V आउटपुट के साथ 0-50N / 0-100N / 0-200N / 0-500N चार रेटेड माप रेंज प्रदान करता है।कॉम्पैक्ट डिज़ाइन लघु इनलाइन बल सेंसर FLN के लिए विशेष रूप से बल माप अनुप्रयोगों के लिए उपयुक्त बनाता है जहां बढ़ते स्थान सीमित हैं।प्रत्येक तरफ स्थित M4 थ्रेडेड रॉड ट्रांसड्यूसर FLN को मौजूदा संरचना को बदलने और यांत्रिक शाफ्ट में आसानी से एम्बेड करने में सक्षम बनाता है, M4 पुरुष धागे का उपयोग विभिन्न अनुप्रयोगों के लिए आई बोल्ट, बोल्ट एडेप्टर आदि जैसे अनुलग्नकों को माउंट करने के लिए भी किया जा सकता है।ग्राहक के अनुरोध के अनुसार कस्टम मेड सेवा भी उपलब्ध है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11lb |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±1% आरओ | इनपुट प्रतिरोध | १००० ± १०० ओम |
| गैर-दोहराव | ±0.5% आरओ | आउटपुट प्रतिरोध | १००० ± १०० ओम |
| रेंगना(३मिनट) | ±0.3% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | IP66 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*3000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
इनलाइन फोर्स सेंसर FLN का रेटेड आउटपुट लगभग 1mV/V है।
बिजली की आपूर्ति आम तौर पर 3-12V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो बल ट्रांसड्यूसर एफएलएन की आउटपुट रेंज सामान्य रूप से तनाव और संपीड़न माप दोनों के लिए -12 एमवी ... + 12 एमवी के भीतर होती है।
उदाहरण एक: लघु तनाव संपीड़न लोड सेल FLN-50kg 1.0mV/V संवेदनशीलता के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -10mV...+10mV है।
उदाहरण दो: 3.3V DC द्वारा संचालित 1.0mV/V रेटेड आउटपुट के साथ माइक्रो रॉड एंड लोड सेल FLN-20kg, आउटपुट रेंज -3.3mV...+3.3mV है।
लोड सेल + सिग्नल एम्पलीफायर: आसान सिग्नल प्रोसेसिंग के लिए एमवी सिग्नल को 0-5V / 0-10V / 4-20mA में बदलने के लिए एक सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण: टेंशन कम्प्रेशन लोड सेल FLN-5kg एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-5kg कम्प्रेशन लोड VS 0-10V आउटपुट, 0-5kg टेंशन लोड VS 0- (-) होगा। 10 वी) आउटपुट।
