लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएनजी |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 9940 पीसी / माह |
| सामग्री: | अल्युमीनियम | उत्पादन: | अनुरूप |
|---|---|---|---|
| श्रेणी: | 3/6/10/15/20/30/40 किग्रा | प्रयोग: | वजन मापें |

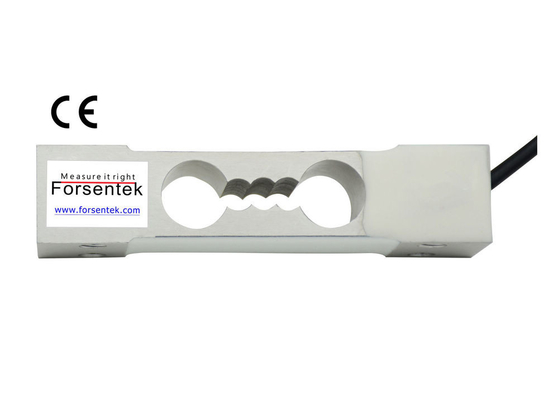

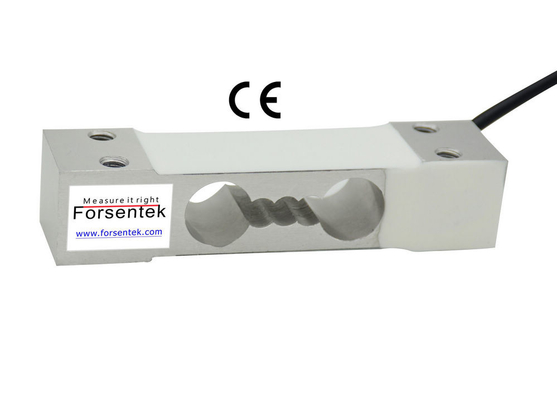

उच्च सटीकता वजनी सेंसर 3kg 6kg 10kg 20kg 30kg लोड सेल ट्रांसड्यूसर

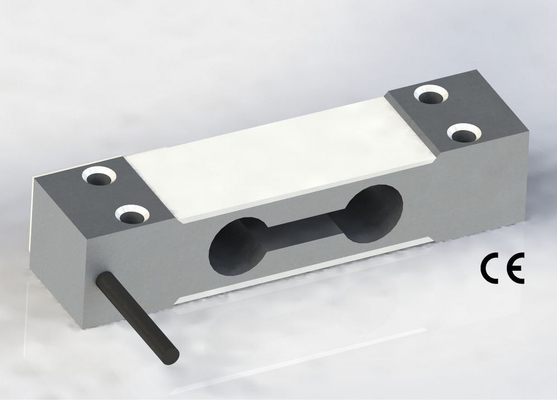

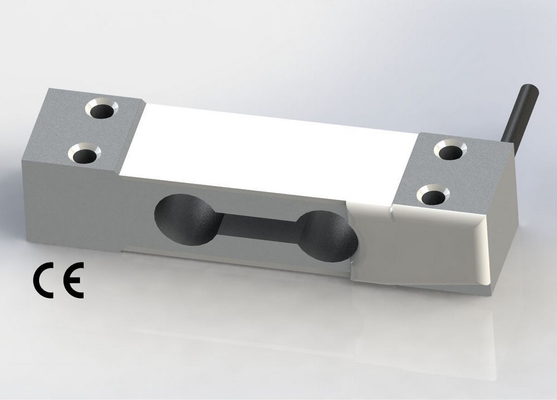

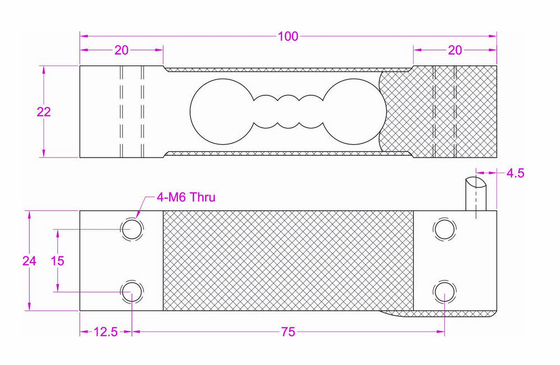

उच्च सटीकता ऑफ सेंटर लोड सेलFNG एक स्ट्रेन गेज आधारित वजन ट्रांसड्यूसर है जो चुनने के लिए 0-3kg / 0-6kg / 0-10kg / 0-15kg / 0-20kg / 0-30kg / 0-40kg सात माप रेंज प्रदान करता है।उच्च सटीकता वजन सेंसर FNG पूर्ण क्षमता की अधिकतम 0.02% गैर-रैखिकता प्रदान करता है।बिजली की खपत को कम करने के लिए 1000 ओम उच्च प्रतिरोध तनाव गेज का उपयोग किया जाता है, इसे प्रत्येक छोर पर 2xM6 थ्रेडेड छेद के साथ डिज़ाइन किया गया है, सेंसर को माउंट करने के लिए एक छोर, लोडिंग के लिए दूसरा छोर।लोडसेल एफएनजी को 250x350 मिमी तक के प्लेटफॉर्म आकार के लिए ट्रिम किया गया है जो इसे ऑफ-सेंटर लोड मापन के लिए उपयुक्त बनाता है।लोड सेल सेंसर FNG अपनी तापमान क्षतिपूर्ति प्रक्रिया की बदौलत घोषित कार्य तापमान सीमा के भीतर स्थिर प्रदर्शन प्रदान करता है।आपको लोड सेल ट्रांसड्यूसर FNG मिल सकता है जो मधुमक्खी के छत्ते के वजन के तराजू, बल सिमुलेटर, पैकेजिंग मशीन, प्लेटफॉर्म स्केल, फीडिंग मशीन आदि जैसे अनुप्रयोगों के लिए उपयुक्त है।
विशेष विवरण
| निर्धारित क्षमता |
3 किग्रा / 30N / 6.6lb 15 किग्रा / 150N / 33lb 30 किग्रा / 300N / 66lb 40 किग्रा / 400N / 88lb |
||
| संवेदनशीलता | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/10हेसी |
| nonlinearity | ±0.02% आरओ | तापमान परिवर्तन अवधि | ± 0.03% आरओ/10हेसी |
| हिस्टैरिसीस | ±0.02% आरओ | इनपुट प्रतिरोध | 1130 ± 20 ओम |
| गैर-दोहराव | ±0.015% आरओ | आउटपुट प्रतिरोध | 1000 ± 10 ओम |
| रेंगना(30मिनट) | ±0.03% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अल्युमीनियम |
| केबल | मैं4*400mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
एक भार संवेदक एक ट्रांसड्यूसर है जो यांत्रिक भार को विद्युत संकेत में परिवर्तित करता है जो लागू होने वाले भार के समानुपाती होता है। मापा भार या बल मापने वाले तत्व (लोचदार शरीर) के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे प्रतिरोध परिवर्तन होगा व्हीटस्टोन ब्रिज का, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग- के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर लोड / बल को मापा जा सकता है जो सामान्य रूप से 0-30mV के भीतर होता है ऑफ-सेंटर लोड सेलएफएनजी।ओवरलोडिंग लोडसेल की विफलता का सबसे आम कारण है, एक लोड सेंसर कुछ पहलुओं में एक स्प्रिंग की तरह होता है, जो ओवरस्ट्रेच या ओवरलोड होने पर क्षतिग्रस्त हो जाएगा।सेंसर को अत्यधिक विरूपण से बचाने के लिए एक यांत्रिक स्टॉप (नीचे चित्र देखें) का उपयोग किया जा सकता है।विरूपण अंतर को रेटेड क्षमता के साथ सेंसर लोड करके निर्धारित किया जा सकता है, फिर ट्रांसड्यूसर के नीचे तक पहुंचने के लिए यांत्रिक स्टॉप को समायोजित करें।ज्यादातर मामलों में, लोड सेल का उपयोग पूरी क्षमता के 40-80% पर लोड को मापने के लिए किया जाएगा, इस प्रकार रेटेड क्षमता के बजाय मापा जाने वाले लक्ष्य लोड से थोड़ा अधिक संदर्भ भार का उपयोग करके विरूपण अंतर को समायोजित किया जा सकता है।
