| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FS12 |
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Quote by email |
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 6980 पीसी/माह |
| सामग्री: | अल्युमीनियम | क्षमता: | 0-500N (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | प्रकार: | तनाव/संपीड़न |
| धागा: | एम5 |

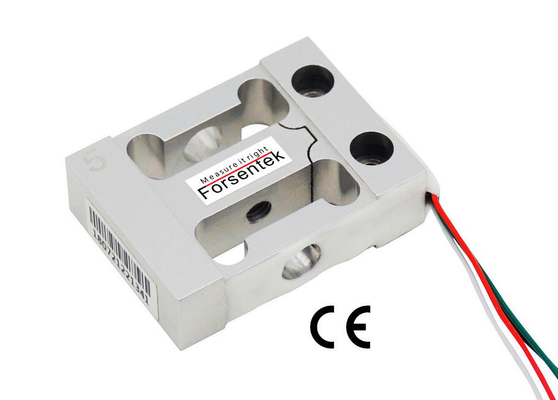

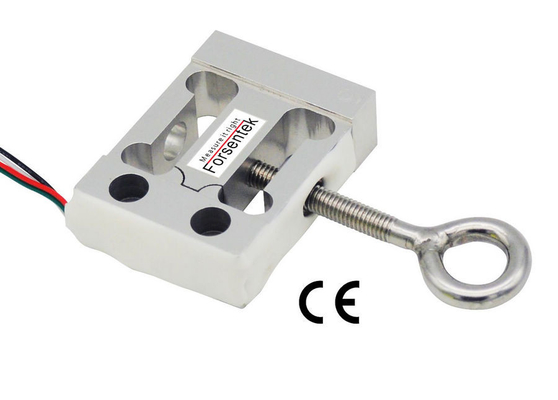

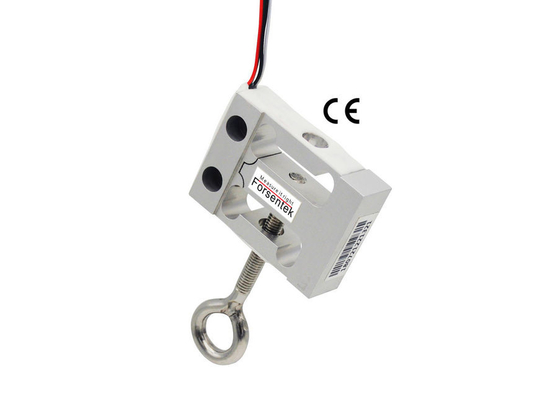

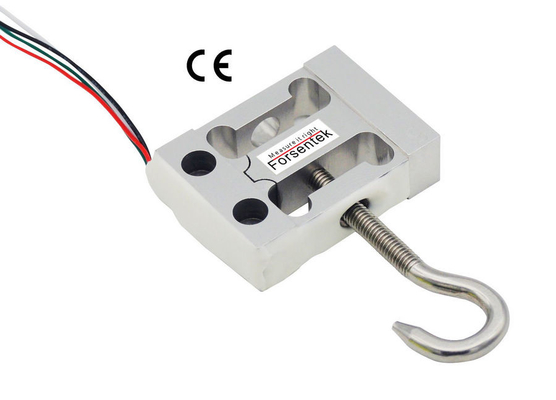

टेंशन लोड सेल 1kg 2kg 5kg 10kg 20kg 50kg पुल लोड सेल फोर्स सेंसर
उच्च सटीकता साइड माउंटेड पुल लोड सेलFS12 संपीड़न और तनाव बल माप दोनों के लिए इच्छित पूर्ण पैमाने की 0.05% गैर-रैखिकता प्रदान करने वाले मेटल फ़ॉइल स्ट्रेन गेज का उपयोग करता है।मिनी बीम लोड सेल FS12 को कॉम्पैक्ट पैरेलललोग्राम सेंसर या सिंगल पॉइंट लोड सेल के रूप में भी जाना जाता है, जो 0- की पेशकश करता है।10एन / 0-20एन / 0-50एन / 0-100एन / 0-200एन / 0-300एन / 0-चुनने के लिए 500N सात रेटेड माप।FS12 समांतर चतुर्भुज बीम तनाव लोड सेलएक आसान साइड माउंटिंग फीचर के साथ एक प्रभावशाली लाइटवेट डिज़ाइन प्रदान करता है जो इसे ओईएम अनुप्रयोगों के लिए आदर्श बनाता है। पैरेललोग्राम बीम लोड सेल FS12 को FUTEK LSM300 श्रृंखला लोड सेल के लिए एक सटीक और लागत प्रभावी प्रतिस्थापन के रूप में पेश किया जाता है, संशोधन या अनुकूलन अन्य संरचनाओं और मापने के लिए उपलब्ध है। पर्वतमाला।
विशेष विवरण
| निर्धारित क्षमता |
10N / 1kg / 2.2lb |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-12 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/10हेसी |
| nonlinearity | ±0.05% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/10हेसी |
| हिस्टैरिसीस | ±0.05% आरओ | इनपुट प्रतिरोध | 395 ± 20 ओम |
| गैर-दोहराव | ±0.02% आरओ | आउटपुट प्रतिरोध | 350 ± 5 ओम |
| रेंगना(5मिनट) | ±0.03% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अल्युमीनियम |
| केबल | AWG32 180mm 4-कंडक्टर | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- |
||
उच्च सटीकता बीम टाइप टेंशन सेंसर FS12 बंधुआ पूर्ण व्हीटस्टोन ब्रिज से 1.0mV / V आउटपुट देता है, बल ट्रांसड्यूसर FS12 की आउटपुट रेंज सामान्य रूप से -12mV ... + 12mV लागू होने वाले लोड के आनुपातिक है, एक एनालॉग सिग्नल एम्पलीफायर या एक एडीसी के लिए इस्तेमाल किया जा सकता हैबाद में सिग्नल प्रोसेसिंग।
