उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | अनुरूप | श्रेणी: | 3/6/10/20/40 किग्रा |
|---|---|---|---|
| प्रयोग: | वजन |

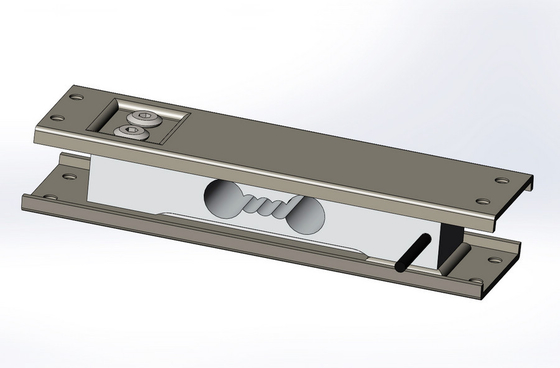

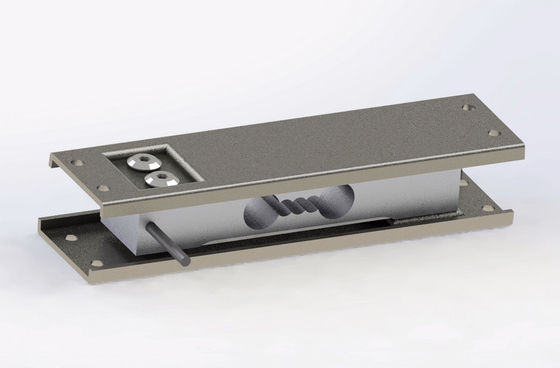

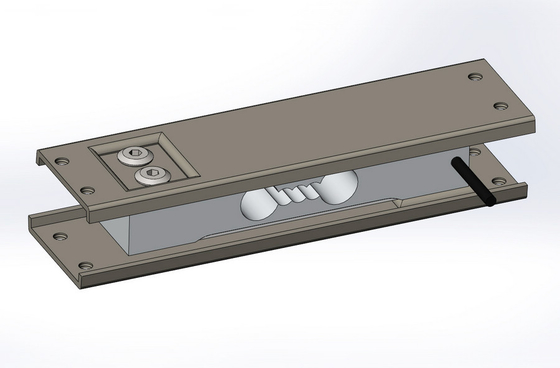

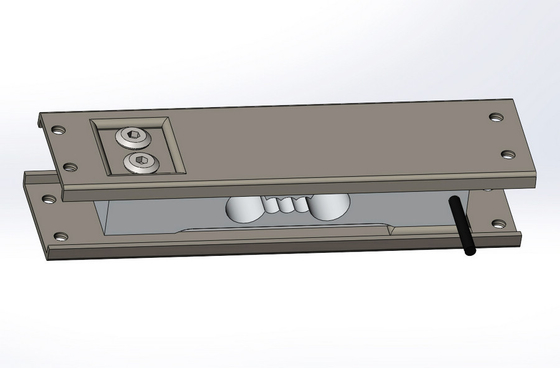

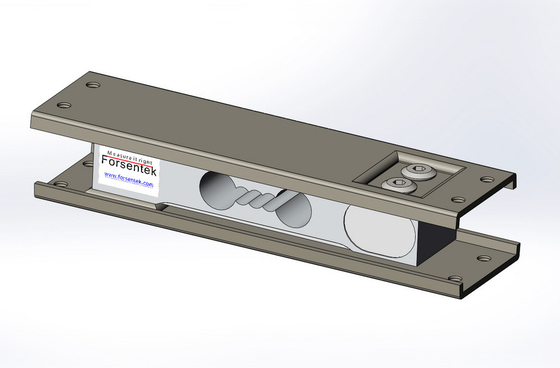

शेल्फ वजन और वेंडिंग मशीनों के लिए लोड सेल माउंटिंग असेंबली
लोड सेल माउंटिंग असेंबली FH03A चुनने के लिए पूर्ण पैमाने की अधिकतम 0.015% गैर-रैखिकता के साथ 0-3kg / 0-6kg / 0-10kg / 0-20kg / 0-40kg पांच रेटेड माप रेंज की पेशकश करने वाली स्ट्रेन गेज तकनीक का उपयोग करता है।लोड सेल असेंबली किट FH03A स्थिर माप परिणाम देने के लिए तापमान मुआवजा है। आपको लोड सेल माउंटिंग असेंबली FH03 एस के लिए लागू हो सकती हैहेल्फ़ वेटिंग, वेंडिंग मशीन, इंटेलिजेंट वेयरहाउस मैनेजमेंट सिस्टम; और अन्य औद्योगिक वजन अनुप्रयोगों।

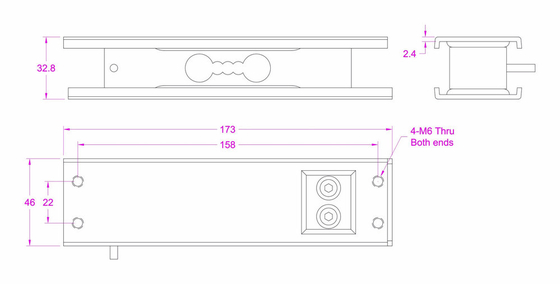

आयाम
विशेष विवरण
| क्षमता |
3 किग्रा / 30 एन / 6.6 एलबी 6 किग्रा / 60 एन / 13.2 एलबी 10 किग्रा / 100 एन / 22 एलबी 20 किग्रा / 200एन / 44 एलबी 40 किग्रा / 400 एन / 88 एलबी |
| मूल्यांकित उत्पादन | 2.0 एमवी / वी |
| उत्तेजना | 3-15 वी |
| जीरो बैलेंस | ± 0.1 एमवी / वी |
| nonlinearity | ±0.015% आरओ |
| हिस्टैरिसीस | ±0.015% आरओ |
| गैर-दोहराव | ± 0.01% आरओ |
| रेंगना(30मिनट) | ±0.02% आरओ |
| सुरक्षित अधिभार | 150% एफएस |
| अंतिम अधिभार | 200% एफएस |
| मुआवजा तापमान | -10...+40हेसी |
| परिचालन तापमान | -20...+60हेसी |
| तापमान बदलाव शून्य | ± 0.02% आरओ/10हेसी |
| तापमान परिवर्तन अवधि | ± 0.02% आरओ/10हेसी |
| इनपुट प्रतिरोध | 410 ± 10 ओम |
| आउटपुट प्रतिरोध | 350 ± 5 ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| प्रवेश संरक्षण | आईपी65 |
| तत्व की सामग्री | एल्यूमीनियम मिश्र धातु |
| केबल | Ø4*400mm 4-कोर |
| वायरिंग कोड |
लाल--उत्तेजना+काले--उत्तेजना- हरा--सिग्नल+सफेद--सिग्नल- |
