लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएच02 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 9970 पीसी / माह |
| सामग्री: | अल्युमीनियम | उत्पादन: | अनुरूप |
|---|---|---|---|
| श्रेणी: | 0-20 किग्रा (चयन योग्य) | प्रयोग: | वजन माप |

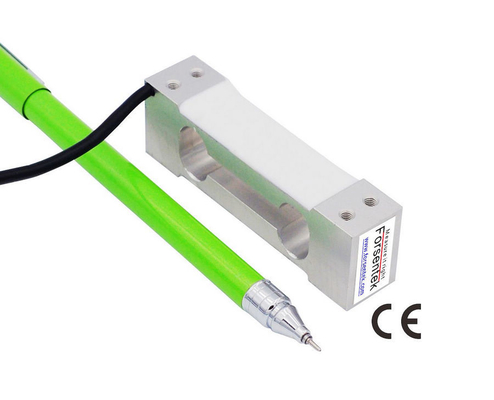

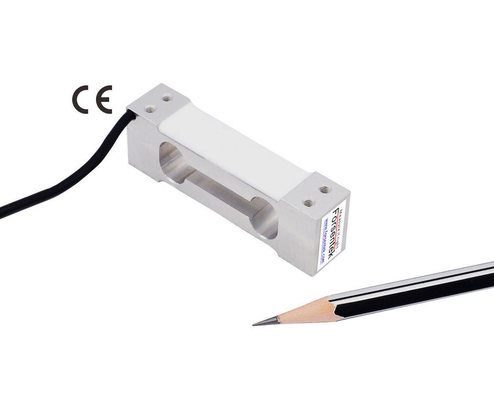

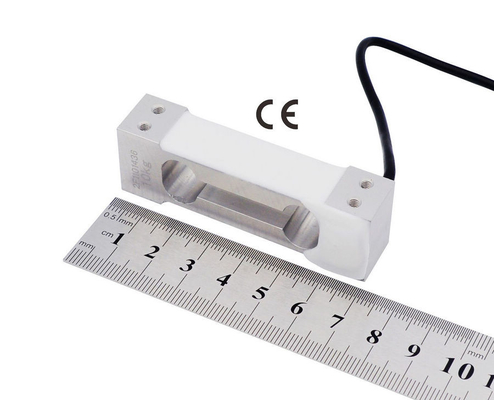

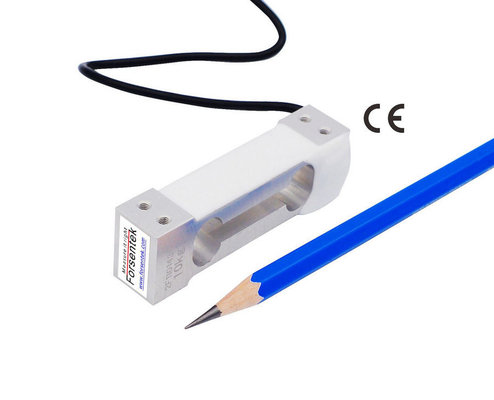

कॉम्पैक्ट लोडसेल 500g 1000g 2kg 5kg 10kg 20kg उच्च सटीकता वजन ट्रांसड्यूसर
कॉम्पैक्ट लोड सेलFH02 स्ट्रेन गेज तकनीक पर आधारित एल्यूमीनियम मिश्र धातु से बना है।वजन ट्रांसड्यूसर FH02 चुनने के लिए 0-0.5kg / 0-1kg / 0-2000g / 0-3kg / 0-5000g / 0-6kg / 0-10kg / 0-15kg / 0-20kg नौ रेटेड माप रेंज प्रदान करता है।वेट सेंसर FH02 पूरे काम कर रहे तापमान रेंज में स्थिर रीडआउट देने के लिए तापमान की भरपाई करता है।सिंगल पॉइंट लोड सेल ट्रांसड्यूसर FH02 को 120x120 मिमी तक के प्लेटफॉर्म साइज के लिए ट्रिम किया गया है, जो ऑफ-सेंटर लोड माप के लिए उपयुक्त है। बीम टाइप लोड सेल सेंसर FH02 व्यापक रूप से बेंच स्केल, वजन निगरानी प्रयोगशाला उपकरण, घरेलू उपकरण, डोजिंग मशीन और अन्य वजन के लिए उपयोग किया जाता है। अनुप्रयोग।कस्टम मेड सेवा Forsentek पर उपलब्ध है यदि वर्तमान विनिर्देश लागू नहीं हैं।
विशेष विवरण
| निर्धारित क्षमता |
0.5 किग्रा / 5 एन / 1.1 एलबी 1 किग्रा / 10 एन / 2.2 एलबी 2 किग्रा / 20 एन / 4.4 एलबी 3 किग्रा / 30एन / 6.6 एलबी 5 किग्रा / 50 एन / 10 एलबी 6 किग्रा / 60 एन / 13 एलबी 10 किग्रा / 100 एन / 20 एलबी 15 किग्रा / 150 एन / 30 एलबी 20 किग्रा / 200एन / 45 एलबी |
||
| संवेदनशीलता | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ± 0.03% आरओ/10हेसी |
| nonlinearity | ±0.02% आरओ | तापमान परिवर्तन अवधि | ± 0.03% आरओ/10हेसी |
| हिस्टैरिसीस | ±0.02% आरओ | इनपुट प्रतिरोध | 410 ± 10 ओम |
| गैर-दोहराव | ±0.02% आरओ | आउटपुट प्रतिरोध | 350 ± 5 ओम |
| रेंगना(5मिनट) | ±0.02% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अल्युमीनियम |
| केबल | मैं3*400mm 4-कोर परिरक्षित | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
एक लोड सेल (लोडसेल) एक ट्रांसड्यूसर है जो यांत्रिक बल को विद्युत संकेत में परिवर्तित करता है जो लागू होने वाले वजन (या बल) के समानुपाती होता है। मापा भार या बल मापने वाले तत्व (लोचदार शरीर) के विरूपण का कारण बनता है, बंधुआ तनाव गेज विकृत होता है तदनुसार जो निरंतर बिजली आपूर्ति के तहत, गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण होगा, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर लोड/बल को मापा जा सकता है जो सामान्य रूप से भीतर होता है लोडसेल सेंसर FH02 के लिए 0-30mV।ओवरलोडिंग लोडसेल की विफलता का सबसे आम कारण है, एक लोड सेल कुछ पहलुओं में एक स्प्रिंग की तरह होता है, जो अधिक खिंचने पर क्षतिग्रस्त हो जाएगा।सेंसर को अत्यधिक विरूपण से बचाने के लिए एक यांत्रिक स्टॉप (नीचे चित्र देखें) का उपयोग किया जा सकता है।रेटेड क्षमता के साथ सेंसर को लोड करके गैप दूरी निर्धारित की जा सकती है, फिर ट्रांसड्यूसर के नीचे तक पहुंचने के लिए मेकैनिकल स्टॉप को समायोजित करें। ज्यादातर मामलों में, लोड सेल का उपयोग पूर्ण पैमाने के 30-60% पर लोड को मापने के लिए किया जाएगा। इस प्रकार अंतर दूरी को भी रेटेड क्षमता के बजाय मापे जाने वाले लक्ष्य भार से थोड़ा अधिक संदर्भ भार का उपयोग करके समायोजित किया जा सकता है।
