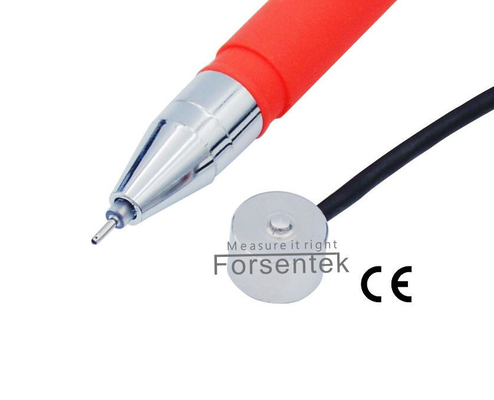

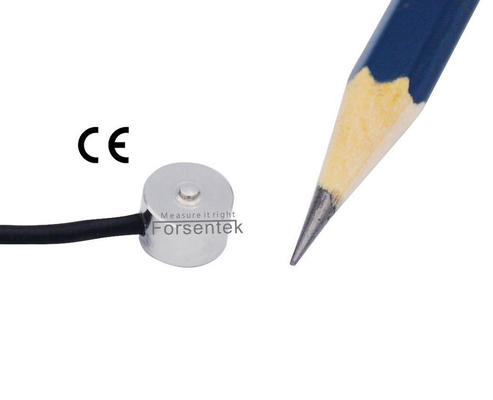

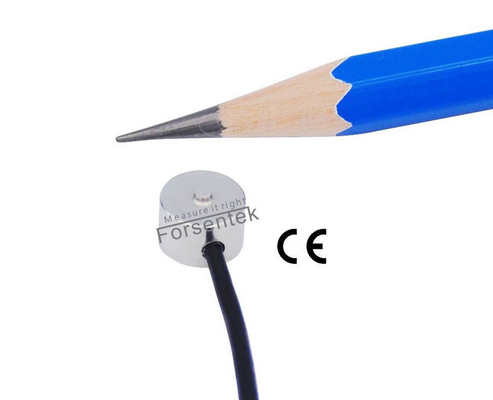

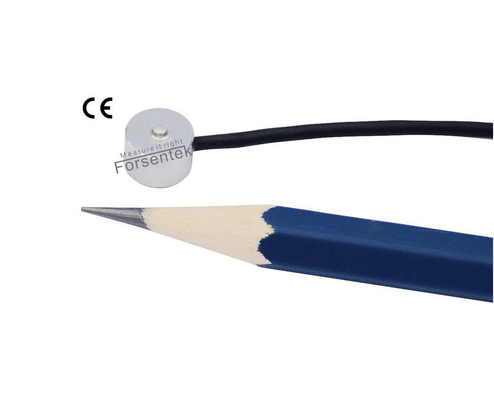

सबसे छोटा बटन लोड सेल 500N 200N 100N 50N सबमिनेचर संपीड़न बल ट्रांसड्यूसर
सबमिनेचर बटन लोड सेलFC8E स्टेनलेस स्टील से बना है जो कम्प्रेशन फोर्स मापन के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित है।सबमिनिएचर बटन लोड सेल FC8E चुनने के लिए 0-50N / 0-100N / 0-200N / 0-500N चार रेटेड माप रेंज प्रदान करता है।माइक्रो लोड सेल FC8E केवल 8 मिमी बाहरी व्यास और 6 मिमी कुल ऊंचाई के साथ चित्रित किया गया है जो इसे बल माप अनुप्रयोगों के लिए बेहद उपयुक्त बनाता है जहां बढ़ते स्थान सीमित हैं।के लिए विशिष्ट अनुप्रयोगसबसे छोटा बल सेंसरFC8E ऐसे हैं जैसे क्लैंपिंग फोर्स मेजरमेंट, फोर्स ओवरलोड प्रोटेक्शन, लोड डिस्ट्रीब्यूशन एनालिसिस, प्रेसिंग डाई फोर्स मेजरमेंट, ऑटो इक्विपमेंट, असेंबली लाइन वगैरह।हमारे ग्राहकों के अनुरोध के अनुसार संपीड़न प्रकार लोडसेल FC8E को भी संशोधित या अनुकूलित किया जा सकता है।

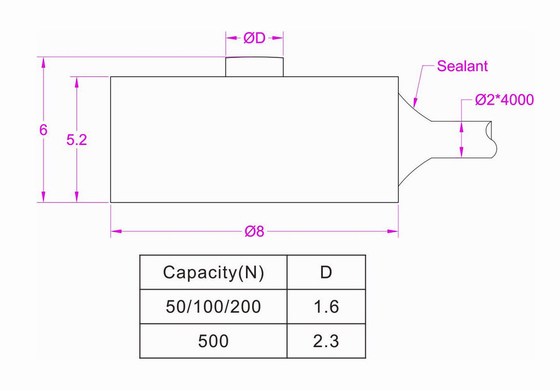

विशेष विवरण
| निर्धारित क्षमता |
5 किग्रा / 50 एन / 10 एलबी 10 किग्रा / 100 एन / 20 एलबी 20 किग्रा / 200एन / 45 एलबी 50 किग्रा / 500 एन / 110 एलबी |
||
| मूल्यांकित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-10V | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±1% आरओ | इनपुट प्रतिरोध | 900 ± 100 ओम |
| गैर-दोहराव | ±0.5% आरओ | आउटपुट प्रतिरोध | 900 ± 100 ओम |
| रेंगना(5मिनट) | ±0.5% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | प्रवेश संरक्षण | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
रेटेड आउटपुट आम तौर पर 1mV/V~3mV/V के भीतर होता है।
बिजली की आपूर्ति आम तौर पर 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो लोड सेल आउटपुट सिग्नल सामान्य रूप से 0-45mV (-45mV ... + 45mV द्विदिश लोड सेल के लिए) के भीतर होता है।
उदाहरण एक: 5V डीसी द्वारा संचालित 1.0mV/V रेटेड आउटपुट के साथ सबसे छोटा लोड सेल FC8E-50N, आउटपुट रेंज 0 ~ 5mV है।
उदाहरण दो: 3.3V DC द्वारा संचालित 1.0mV/V संवेदनशीलता के साथ सबसे छोटा फोर्स सेंसर FC8E-100N, आउटपुट रेंज 0 ~ 3.3mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: सबसे छोटा संपीड़न लोड सेल FC8E-500N एम्पलीफायर FSC (0-5V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-500N लोड VS 0-5V आउटपुट होगा।
उदाहरण दो: सबसे छोटा संपीड़न बल ट्रांसड्यूसर FC8E-200N एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-200N लोड VS 4-20mA आउटपुट होगा।
