| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | एफएसएच |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवसों |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 1000pcs / |
| सामग्री: | स्टेनलेस स्टील | क्षमता: | 5 किग्रा 10 किग्रा 20 किग्रा 50 किग्रा 100 किग्रा 200 किग्रा 500 किग्रा |
|---|---|---|---|
| उत्पादन: | अनुरूप उत्पादन | सिद्धांत: | तनाव गेज लोड सेल |

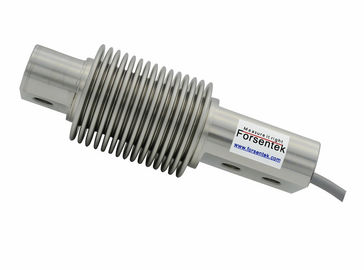

स्टेनलेस स्टील लोड सेल एचबीएम लोड सेल z6fc3 20kg . के साथ विनिमेय
सटीक बेंडिंग बीम लोड सेल स्ट्रेन गेज तकनीक पर आधारित है।यह अधिकतम क्षमता वाले सात अलग-अलग संस्करणों में उपलब्ध है जो 10 किग्रा से 500 किग्रा तक है।विशेषता धौंकनी के साथ लोड सेल एक विश्वव्यापी मानक बन गया है।यह व्यापक रूप से लो-प्रोफाइल प्लेटफॉर्म स्केल और कन्वेयर स्केल, खुराक और स्तर माप के लिए पैकेजिंग मशीनों के साथ-साथ वजन मॉड्यूल में भी कार्यरत है, उदाहरण के लिए, टैंक वजन और हॉपर वजन अनुप्रयोगों के लिए उपयोग किया जाता है।धातु की धौंकनी नमी के प्रवेश के खिलाफ लोड सेल की रक्षा करती है, मॉडल एफएसएच को अपने ऑपरेटिंग विनिर्देशों को बनाए रखते हुए कठोर वातावरण में कार्य करने में सक्षम बनाती है, जो इनडोर और आउटडोर दोनों वजन माप अनुप्रयोगों के लिए उपयुक्त बनाती है। आपको एचबीएम लोड सेल के साथ फोरसेंटेक लोड सेल एफएसएच विनिमेय मिल सकता है। Z6FC3, RICE LAKE लोड सेल RL9018SS, RICE LAKE लोड सेल RLHBB, ZEMIC लोड सेल BM11,टेडिया-हंटले लोड सेल मॉडल 355, वीपीजी ट्रांसड्यूसर मॉडल 9102, वीपीजी रेवर लोड सेल एसएचबीएक्सआर, वीपीजी सेल्ट्रॉन मॉडल एचबीबी, आदि।
विशेष विवरण
| निर्धारित क्षमता | 10 किग्रा 20 किग्रा 30 किग्रा 50 किग्रा 100 किग्रा 200 किग्रा 500 किग्रा |
| मूल्यांकित उत्पादन | 2.0 ± 0.002 एमवी / वी |
| उत्तेजना | 3-15 वी |
| जीरो बैलेंस | ±2% आरओ |
| nonlinearity | ±0.018% आरओ |
| हिस्टैरिसीस | ±0.018% आरओ |
| गैर-दोहराव | ±0.017% आरओ |
| रेंगना(30मिनट) | ±0.017% आरओ |
| सुरक्षित अधिभार | 150% एफएस |
| अंतिम अधिभार | 200% एफएस |
| मुआवजा तापमान | -10...+40हेसी |
| परिचालन तापमान | -30...+70हेसी |
| तापमान बदलाव शून्य | ± 0.02% आरओ/10हेसी |
| तापमान परिवर्तन अवधि | ± 0.02% आरओ/10हेसी |
| इनपुट प्रतिरोध | ३९० ± ३० ओम |
| आउटपुट प्रतिरोध | ३५६ ± ५ ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| सुरक्षा प्रवेश | आईपी68 |
| तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | 5.3*3000mm 6-कोर परिरक्षित केबल |
| वायरिंग कोड | नीला--Exc+ काला--Exc- |
स्टेनलेस स्टील लोड सेल 500kg 200kg 100kg 50kg 30kg 20kg 10kg
एक लोड सेल सेंसर एक ट्रांसड्यूसर है जो यांत्रिक बल को विद्युत संकेत में परिवर्तित करता है जिसका परिमाण वजन (या बल) के लिए आनुपातिक होता है। मापा भार या बल मापने वाले तत्व (लोचदार शरीर) के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत होता है जो व्हीटस्टोन ब्रिज के प्रतिरोध परिवर्तन का कारण बनेगा, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर लोड / बल को मापा जा सकता है।
आयाम ("मिमी" में इकाई)
