लघु निकला हुआ किनारा बल सेंसर 10lb 20lb 50lb संपीड़न बल मापन ट्रांसड्यूसर

लघु निकला हुआ किनारा बल सेंसर 10lb 20lb 50lb संपीड़न बल मापन ट्रांसड्यूसर

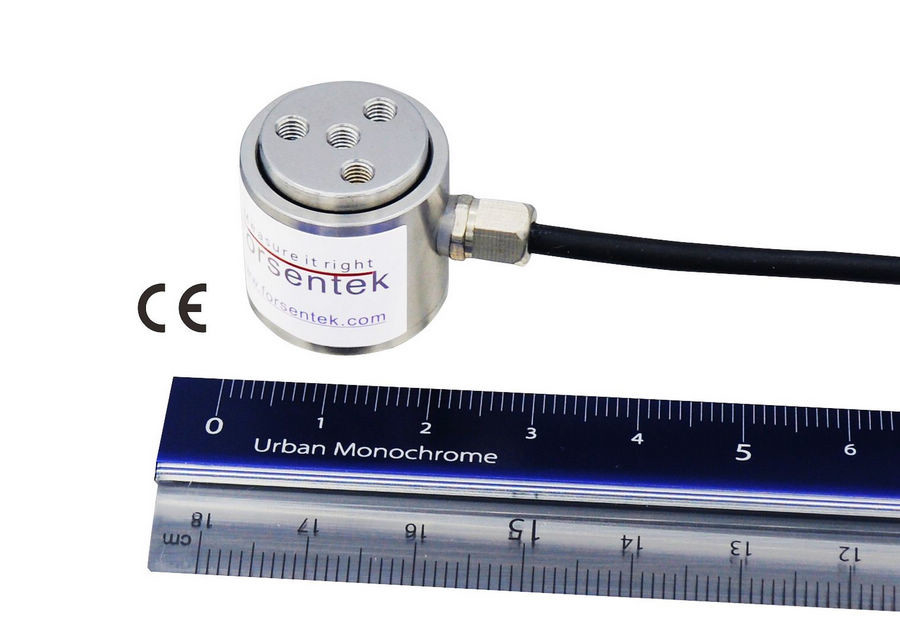

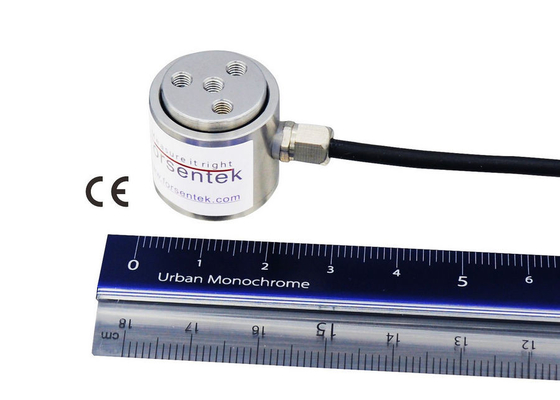

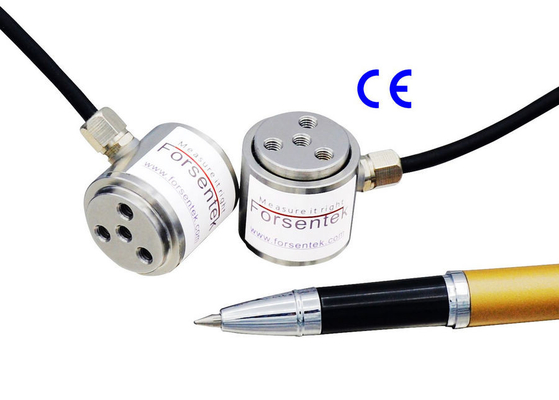

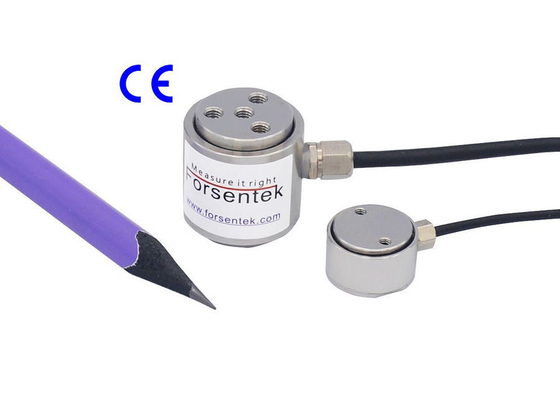

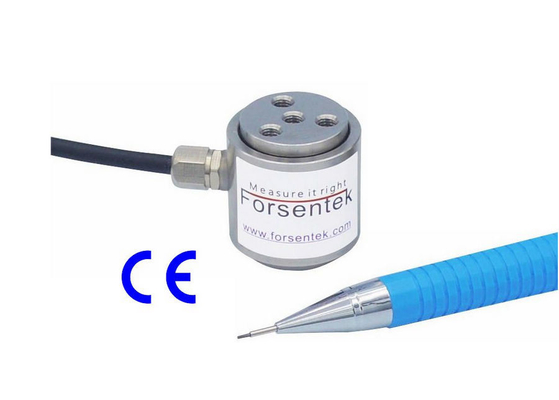

मिनिएचर फ्लैंग्ड फोर्स ट्रांसड्यूसर एफएफजी स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक का उपयोग करके रेटेड आउटपुट की अधिकतम 0.1% गैर-रैखिकता प्रदान करता है।मिनिएचर फोर्स सेंसर FFG 0-10lb / 0-20lb / 0-45lb / 0-112lb / 0-225lb / 0-450lb छह रेटेड मापने की रेंज प्रदान करता है, जिसमें से चुनने के लिए, निकला हुआ किनारा लोड सेल FFG का उपयोग तनाव और संपीड़न बल माप दोनों के लिए किया जा सकता है। .स्टेनलेस स्टील निर्माण, निकला हुआ किनारा डिजाइन, कॉम्पैक्ट आकार, द्विदिश बल माप, उच्च सटीकता, लघु तनाव संपीड़न सेंसर एफएफजी तार तनाव नियंत्रण, बल वितरण विश्लेषण, स्वचालित नियंत्रण, सिलेंडर जोर माप, विधानसभा बल निगरानी, ​​वसंत जैसे अनुप्रयोगों के लिए एक आदर्श मिश्रण प्रदान करता है। परीक्षण, अल्ट्रासोनिक वेल्डिंग क्लैंप बल नियंत्रण, हाथ प्रेस बल सत्यापन, और इसी तरह।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।

विशेष विवरण

लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।

लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता

लघु कॉलम लोड सेल FFG का रेटेड आउटपुट सामान्य रूप से लगभग 2.0mV/V है।
निकला हुआ किनारा घुड़सवार बल ट्रांसड्यूसर एफएफजी की बिजली आपूर्ति सामान्य रूप से 3-15 वी के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो बेलनाकार बल सेंसर FFG की आउटपुट रेंज सामान्य रूप से तनाव और संपीड़न बल माप के लिए -30mV ... + 30mV के भीतर होती है।
उदाहरण एक: 5V DC द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ Flanged कॉलम लोड सेल FFG-2kN, आउटपुट रेंज -10mV...+10mV है।
उदाहरण दो: निकला हुआ किनारा प्रकार तनाव संपीड़न सेंसर FFG-1kN 2.0mV / V रेटेड आउटपुट के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज -6.6mV ... + 6.6mV है।

आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एम्पलीफायर एफएससी (-5-5 वी) -24 वी के साथ काम कर रहे तनाव संपीड़न लोड सेल एफएफजी -500 एन, लोड-वोल्टेज संबंध 0-500 एन संपीड़न बल वीएस 0-5 वी आउटपुट, 0-500 एन तनाव बल वीएस 0- ( -5 वी) आउटपुट।

उदाहरण दो: एम्पलीफायर एफएससी (4-12-20 एमए) -24 वी के साथ काम कर रहे लघु बेलनाकार लोड सेल एफएफजी -200 एन, लोड-वर्तमान संबंध 0-200 एन संपीड़न बल वीएस 12-20 एमए आउटपुट, 0-200 एन तनाव बल वीएस 12- 4 एमए आउटपुट।

लघु निकला हुआ किनारा बल ट्रांसड्यूसर 10lb 20lb 50lb संपीड़न बल माप सेंसर

डेटाशीट डाउनलोड करने के लिए यहां क्लिक करें
