लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफसीबी-ए |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवसों |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 5000PCS / महीने |
| सामग्री: | एल्यूमीनियम मिश्र धातु | क्षमता: | 500N 1KN 1.5KN 2KN |
|---|---|---|---|
| उत्पादन: | अनुरूप उत्पादन | सिद्धांत: | तनाव गेज लोड सेल |
| प्रकार: | संपीड़न प्रकार लोड सेल |

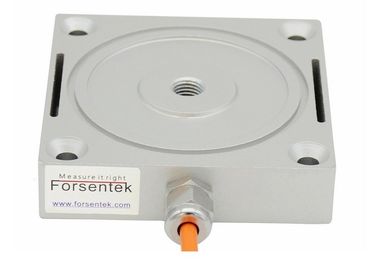

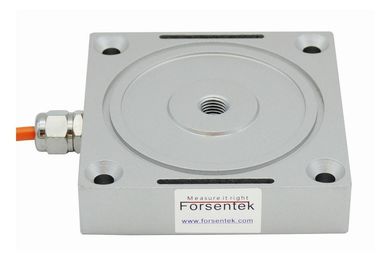

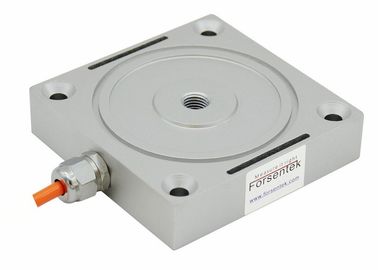

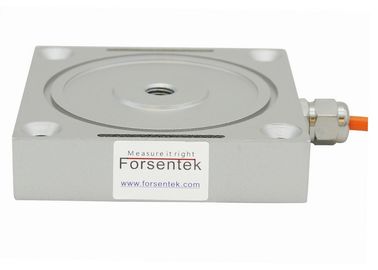

संपीड़न लोड सेल संपीड़न बल माप
विशेषताएं
आयाम
विशेष विवरण
| निर्धारित क्षमता | 500N 1KN 1.5KN 2KN |
| मूल्यांकित उत्पादन | 1.5mV/V,0-5V,0-10V,4-20mA |
| उत्तेजना | 5-15 वी |
| जीरो बैलेंस | ± 5% आरओ |
| nonlinearity | ±0.2% आरओ |
| हिस्टैरिसीस | ±0.2% आरओ |
| गैर-दोहराव | ±0.1% आरओ |
| रेंगना(30मिनट) | ±0.1% आरओ |
| सुरक्षित अधिभार | एफएस . का १५०% |
| अंतिम अधिभार | एफएस . का 200% |
| मुआवजा तापमान | -10...+40हेसी |
| परिचालन तापमान | -20...+60हेसी |
| तापमान बदलाव शून्य | ±0.05% आरओ/10हेसी |
| तापमान परिवर्तन अवधि | ±0.05% आरओ/10हेसी |
| इनपुट प्रतिरोध | 750±30 ओम30 |
| आउटपुट प्रतिरोध | ७०० ± १० ओम |
| इन्सुलेशन प्रतिरोध | >2000M ओम |
| सुरक्षा प्रवेश | IP50 |
| तत्व की सामग्री | एल्यूमीनियम मिश्र धातु |
| केबल | Ø4 * 2000 मिमी(लंबी केबल उपलब्ध) |
| वायरिंग कोड |
लाल--Exc+ काला--Exc- |
ए संपीड़न लोड सेल एक संपीड़न प्रकार ट्रांसड्यूसर है जो उस पर अभिनय करने वाले संपीड़ित बल को इलेक्ट्रॉनिक सिग्नल में परिवर्तित करता है जो लागू होने वाले बल के समानुपाती होता है। मापा बल मापने वाले तत्व (लोचदार शरीर) के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे प्रतिरोध परिवर्तन होगा व्हीटस्टोन ब्रिज का, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर बल को मापा जा सकता है।

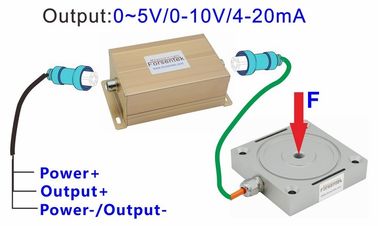

एक स्ट्रेन गेज लोड सेल सामान्य रूप से 0-20mV (बाईडायरेक्शनल सेंसर के लिए -20 ~ 20mV) के मिलिवोल्ट सिग्नल को आउटपुट करता है, और अधिकांश अनुप्रयोगों के लिए सिग्नल एम्प्लीफिकेशन की आवश्यकता हो सकती है, लोड सेल सिग्नल ट्रांसमीटर का उपयोग प्राप्त करने के लिए किया जा सकता है ±5वी,±बाद में आसान डेटा अधिग्रहण के लिए 10V, 0-5V, 0-10V या 4-20mA सिग्नल।

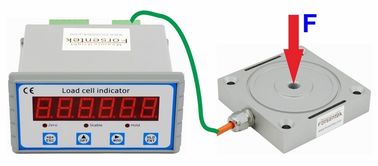

वजन संकेतक का उपयोग मापा मूल्य प्रदर्शित करने के लिए किया जा सकता है, लोड सेल डिस्प्ले एफपीटी उच्च सटीकता 24 बिट सिग्मा-डेल्टा एडीसी के साथ एकीकृत है, 960 हर्ट्ज तक नमूना गति, आरएस 485 या आरएस 232 संचार पोर्ट का समर्थन करता है, 0-5 वी, 0-10 वी भी आउटपुट कर सकता है ,0-20mV या 4-20mA प्रवर्धित संकेत।
