लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FL25 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवसों |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2000pcs / महीना |
| सामग्री: | स्टेनलेस स्टील | क्षमता: | ५०एन १००एन २००एन ५००एन ६००एन १ केएन |
|---|---|---|---|
| उत्पादन: | अनुरूप उत्पादन | सिद्धांत: | तनाव गेज बल ट्रांसड्यूसर |
| लोड दिशा: | तनाव और संपीड़न | संबंध: | M5/M3 थ्रेडेड रॉड |
विशेषताएं
आयाम ("मिमी" में इकाई)
विशेष विवरण
| निर्धारित क्षमता | ५०एन १००एन २००एन ५००एन ६००एन १ केएन |
| मूल्यांकित उत्पादन | 2.0mV / वी |
| उत्तेजना | 5-12 वी |
| जीरो बैलेंस | ±2% आरओ |
| गैर linearity | ±0.5% आरओ |
| हिस्टैरिसीस | ±0.5% आरओ |
| गैर repeatability | ±0.2% आरओ |
| रेंगना(१०मिनट) | ±0.1% आरओ |
| सुरक्षित अधिभार | एफएस . का १५०% |
| अंतिम अधिभार | एफएस . का 200% |
| मुआवजा अस्थायी। | -10...+40हेसी |
| संचालन तापमान। | -20...+60हेसी |
| अस्थायी।शून्य पर शिफ्ट | ±0.02% आरओ/हेसी |
| अस्थायी।स्पैन पर शिफ्ट | ±0.02% आरओ/हेसी |
| इनपुट प्रतिरोध | 750±100 ओम |
| आउटपुट प्रतिरोध | 750±100 ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| प्रवेश संरक्षण | आईपी 64 |
| तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित |
| वायरिंग कोड |
संपीड़न@ लाल--उत्तेजना+काले--उत्तेजना- |
एक बल ट्रांसड्यूसर एक इलेट्रोनिक घटक है जो उस पर अभिनय करने वाले भार या बल को इलेक्ट्रॉनिक सिग्नल में परिवर्तित करता है जो लागू बल के समानुपाती होता है। अभिनय बल मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे प्रतिरोध परिवर्तन होगा व्हीटस्टोन ब्रिज, निरंतर बिजली आपूर्ति के तहत, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर लोड / बल को मापा जा सकता है।

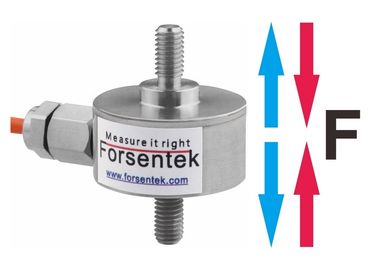

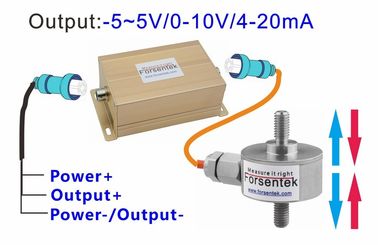

रॉड एंड फोर्स ट्रांसड्यूसर FL25 तनाव और संपीड़न दिशा दोनों में बल को मापने में सक्षम है, आउटपुट मिलीवोल्ट सिग्नल -20 ~ 20 एमवी, और अधिकांश अनुप्रयोगों के लिए सिग्नल एम्पलीफिकेशन की आवश्यकता हो सकती है, लोड सेल एम्पलीफायर का उपयोग -5 ~ 5 वी प्राप्त करने के लिए किया जा सकता है, 0-10V या 4-20mA सिग्नल जो लागू बल के समानुपाती होता है। प्रवर्धित आउटपुट को पीएलसी और डेटा अधिग्रहण सॉफ्टवेयर द्वारा आसानी से संसाधित किया जा सकता है।

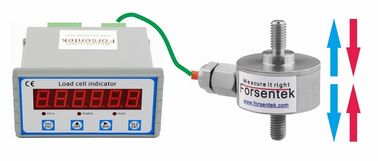

लागू बल एक डिजिटल संकेतक के माध्यम से प्रदर्शित किया जा सकता है, बल सूचक एफपीटी उच्च सटीकता / कम शोर 24 बिट सिग्मा-डेल्टा एडीसी के साथ एकीकृत है, 960 हर्ट्ज तक की नमूना गति इसे स्थिर और गतिशील माप दोनों के लिए उपयुक्त बनाती है; एफपीटी मोडबस आरटीयू प्रोटोकॉल का भी समर्थन करता है RS485 या RS232 संचार पोर्ट के साथ, एम्पलीफाइड सिग्नल 0-5V, 0-10V, 0-20mV या 4-20mA भी FPT से प्राप्त किया जा सकता है।
