लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | FT03 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवसों |
| भुगतान शर्तें: | वेस्टर्न यूनियन, मनीग्राम, टी / टी, पेपैल |
| आपूर्ति की क्षमता: | 2000pcs / महीना |
| सामग्री: | अलॉय स्टील | क्षमता: | 0-100000Nm |
|---|---|---|---|
| प्रकार: | प्रतिक्रिया प्रकार टोक़ सेंसर | सिद्धांत: | तनाव गेज टोक़ सेंसर torque |

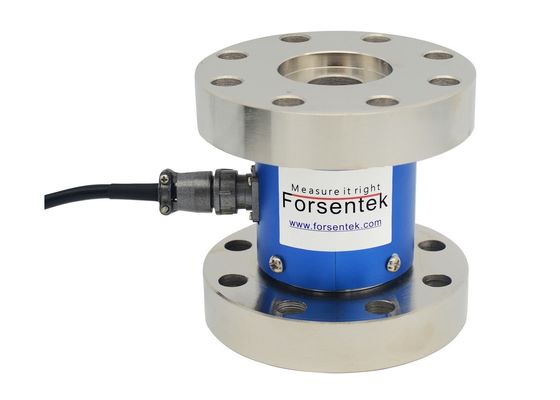

प्रतिक्रिया टोक़ मीटर 300NM 500NM 1000NM टोक़ माप ट्रांसड्यूसर
रिएक्शन टॉर्क मीटर FT03 नॉन-रोटेटिंग टॉर्क मापन के लिए स्ट्रेन गेज तकनीक का उपयोग करते हुए उच्च कठोरता वाले मिश्र धातु इस्पात से बना है। निकला हुआ किनारा टोक़ ट्रांसड्यूसर FT03 प्रदान करता है 200NM / 300NM / 500NM / 1000NM / 2000NM / 3000NM / 5000NM / 10000NM / 20000NM / 30000NM / 40000NM / 50000NM / 60000NM / 70000NM / 80000NM / 90000NM / 100000NM सत्रह मापने की सीमा से चुनने के लिए।इप्रत्येक टॉर्क सेंसर एक इन-हाउस कैलिब्रेशन सर्टिफिकेट के साथ आएगा जो यह सुनिश्चित करने के लिए कि हमारे ग्राहकों को उनके द्वारा भुगतान किए गए योग्य उत्पाद मिलेंगे, टॉर्क-आउटपुट संबंध को दक्षिणावर्त और एंटीक्लॉकवाइज दोनों दिशाओं में इंगित करता है। आपको टॉर्क मीटर FT03 के लिए लागू हो सकता है मोटर डायनेमोमीटर, एक्चुएटर टेस्ट, स्क्रू ड्राइवर अंशांकन, परीक्षण बेंच अनुप्रयोग, सामग्री परीक्षण, सर्वो मोटर प्रतिक्रिया टोक़ माप और इतने पर। मानक आयामों और क्षमताओं के अलावा, टोक़ ट्रांसड्यूसर FT03 को भी ग्राहक की विशिष्ट आवश्यकताओं के अनुसार संशोधित या अनुकूलित किया जा सकता है।

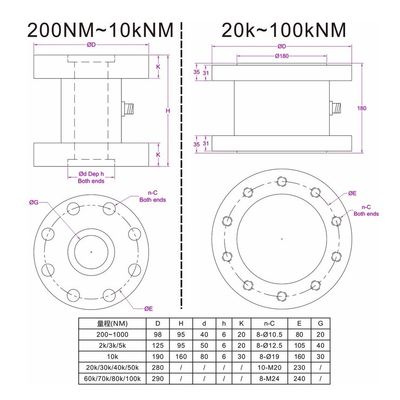

आयाम ("मिमी" में)
विशेष विवरण
| निर्धारित क्षमता |
200NM 300NM 500NM 1000NM 2000NM 3000NM 5kNM 10kNM 20kNM 30kNM 40kNM 50kNM 60kNM 70kNM 80kNM 90kNM 100kNM |
| मूल्यांकित उत्पादन | 1.5 एमवी / वी |
| उत्तेजना | 3-15 वी |
| जीरो बैलेंस | ±2% आरओ |
| nonlinearity |
200NM ~ 10kNM: ± 0.25% आरओ 20k ~ 10kNM: ± 0.5% आरओ. |
| हिस्टैरिसीस |
200NM ~ 10kNM: ± 0.25% आरओ 20k ~ 10kNM: ± 0.5% आरओ |
| गैर-दोहराव |
200NM ~ 10kNM: ± 0.1% आरओ 20k ~ 10kNM: ± 0.2% आरओ |
| रेंगना(१०मिनट) | ±0.1% आरओ |
| सुरक्षित अधिभार | 150% एफएस |
| अंतिम अधिभार | 200% एफएस |
| मुआवजा अस्थायी। | -10...+40हेसी |
| संचालन तापमान। | -20...+60हेसी |
| अस्थायी।शिफ्ट जीरो | ±0.02% आरओ/हेसी |
| अस्थायी।शिफ्ट स्पैन | ±0.02% आरओ/हेसी |
| इनपुट प्रतिरोध | 700±100 ओम |
| आउटपुट प्रतिरोध | 700±10ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| सुरक्षा प्रवेश | आईपी62 |
| तत्व की सामग्री | अलॉय स्टील |
| केबल |
5.5*3000mm 4-कोर परिरक्षित (संभोग कनेक्टर शामिल) |
| वायरिंग कोड |
लाल--Exc+ काला--Exc- हरा - सिग + सफेद - सिग - |
प्रतिक्रिया टोक़ मीटर 300NM 500NM 1000NM टोक़ माप ट्रांसड्यूसर
एक टॉर्क सेंसर एक ट्रांसड्यूसर है जो एक टॉर्सनल मैकेनिकल इनपुट को इलेक्ट्रिकल आउटपुट सिग्नल में परिवर्तित करता है।टॉर्क ट्रांसड्यूसर को दो प्रकारों में विभाजित किया जा सकता है: रोटरी टॉर्क सेंसर और रिएक्शन टॉर्क सेंसर, जिस टॉर्क को वह मापने जा रहा है, उसके आधार पर। रोटरी टॉर्क सेंसर रोटेटिंग टॉर्क और नॉन-रोटेटिंग टॉर्क दोनों को मापने में सक्षम हैं, जबकि रिएक्शन टॉर्क ट्रांसड्यूसर केवल नॉन-रोटेटिंग को माप सकते हैं। छोटे घूर्णन कोण के साथ टोक़ या टोक़।
टॉर्क सेंसर जीरो आउटपुट: बिना लोड के ट्रांसड्यूसर का आउटपुट सिग्नल, एमवी / वी में या रेटेड आउटपुट के प्रतिशत के रूप में व्यक्त किया जाता है। स्ट्रेन गेज बॉन्डिंग के दौरान तनाव के कारण शून्य आउटपुट होता है, इसे कैलिब्रेशन के दौरान नियंत्रित किया जा सकता है या माप सटीकता को प्रभावित किए बिना सिग्नल प्रोसेसिंग।
टॉर्क सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
रेटेड आउटपुट आम तौर पर 1mV/V~3mV/V के भीतर होता है।
बिजली की आपूर्ति आम तौर पर 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो टॉर्क ट्रांसड्यूसर आउटपुट सिग्नल सामान्य रूप से -45mV ... + 45mV के भीतर होता है।
उदाहरण एक: 10V बिजली की आपूर्ति के साथ 2.0mV/V टॉर्क सेंसर, आउटपुट रेंज -20mV...+20mV है।
उदाहरण दो: 5V बिजली की आपूर्ति के साथ 1.0mV/V टॉर्क ट्रांसड्यूसर, आउटपुट रेंज -5mV...+5mV है।
टॉर्क मीटर + सिग्नल एम्पलीफायर:
टॉर्क सेंसर सामान्य रूप से -30mV ... + 30mV आउटपुट करता है जिसे कभी-कभी सिग्नल प्रोसेसिंग इकाइयों द्वारा सीधे पहचाना नहीं जा सकता है, इसलिए आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V / 0-10V / 4-20mA में बदलने के लिए सिग्नल कंडीशनर पेश किया जाता है।
उदाहरण: टॉर्क मीटर FT03-500NM एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, ट्रांसड्यूसर और एम्पलीफायर को क्लॉकवाइज 0-500NM VS 0-10V आउटपुट, CCW 0-500NM VS 0- (-10V) के साथ प्री-कैलिब्रेट किया जाएगा। )। टोक़-वोल्टेज त्रुटि सीमा के भीतर रैखिक है।

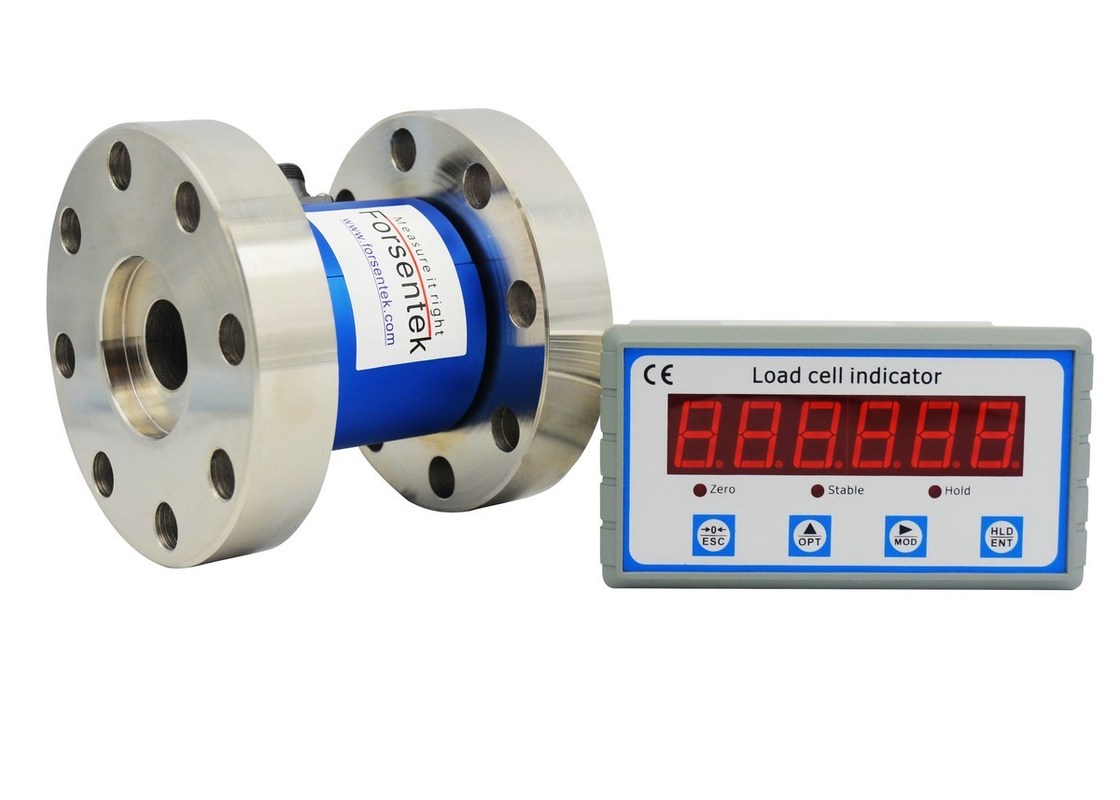

टॉर्क सेंसर+ डिजिटल इंडिकेटर
डिजिटल संकेतक सिग्नल एम्पलीफायर के बिना सीधे टोक़ ट्रांसड्यूसर के साथ काम कर सकता है, यहां संकेतक से कुछ कार्य हैं:
वास्तविक समय में प्रदर्शन बल मूल्य
-परीक्षण के दौरान अधिकतम बल हथियाने के लिए पीक होल्डिंग
-RS485 या RS232 इंटरफ़ेस
-0-5 वी / 0-10 वी / 4-20 एमए एनालॉग आउटपुट:
-स्विच आउटपुट
