| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FL25 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवसों |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 4960 पीसी / माह |
| प्रकार: | लाइन लोड सेल में पिरोया गया | क्षमता: | 0-1kN (चयन योग्य) |
|---|---|---|---|
| उत्पादन: | अनुरूप | लोड दिशा: | तनाव/संपीड़न |
| धागा: | M5/M6 रॉड अंत |

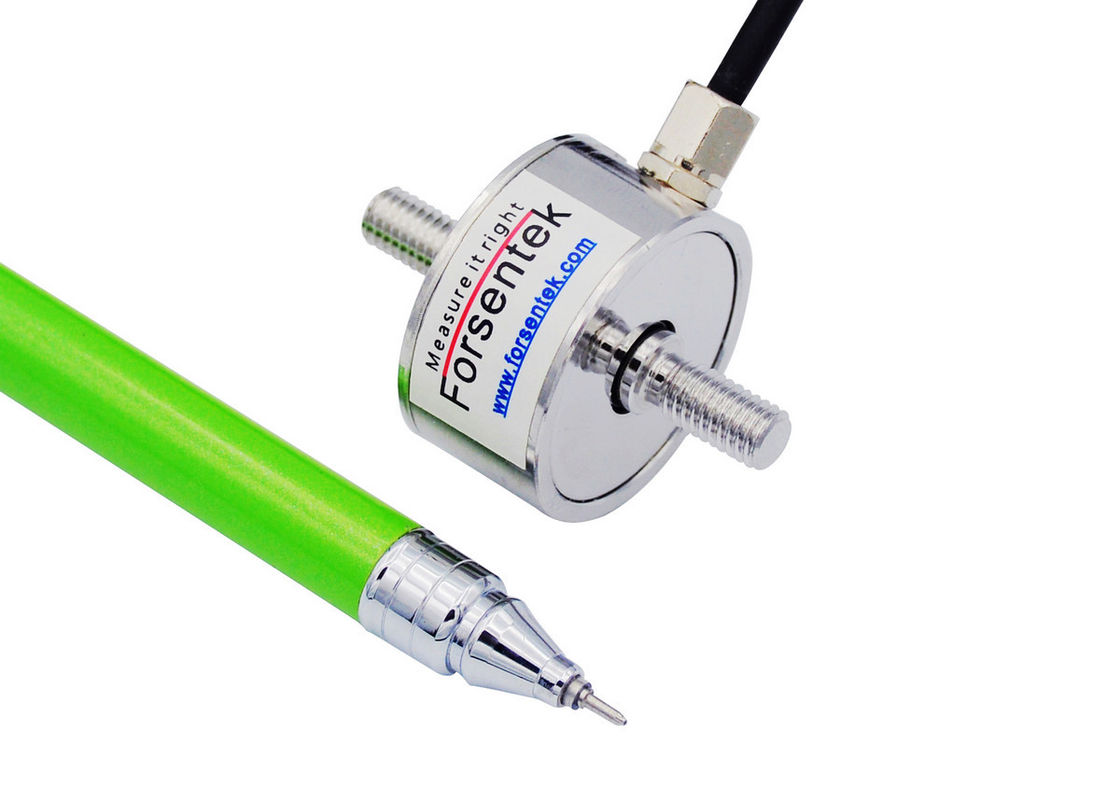

थ्रेडेड इन-लाइन लोड सेल 100kg 50kg 20kg 10kg 5kg रॉड एंड टेंशन लोड सेल
तनाव संपीड़न लोड सेलFL25 17-4 स्टेनलेस स्टील और CE प्रमाणित से बना है। रॉड एंड फोर्स ट्रांसड्यूसर FL25 औद्योगिक अनुप्रयोगों के लिए बीहड़ संरचना प्रदान करता है। इनलाइन लोड सेल को तनाव और संपीड़न बल माप दोनों के लिए लोड अक्ष पर इनलाइन माउंट करने के लिए डिज़ाइन किया गया है।बल सेंसर FL25 को ट्रांसड्यूसर के दोनों किनारों पर स्थित M5 या M6 थ्रेडेड रॉड के माध्यम से मौजूदा सिस्टम पर आसानी से लगाया जा सकता है, इन मीट्रिक थ्रेड्स का उपयोग संलग्नक को माउंट करने के लिए भी किया जा सकता है, जैसे कि महिला आई बोल्ट, बोल्ट एडेप्टर, आदि। विभिन्न उपयोग आवश्यकताओं।मॉडल FL25 2.0mV/V रेटेड आउटपुट के साथ मेटल फ़ॉइल स्ट्रेन गेज तकनीक का उपयोग करता है, जो पूर्ण पैमाने की अधिकतम 0.5% गैर-रैखिकता के साथ 10kgf से 100kgf तक होता है।प्रत्येक सेंसर को 4-मीटर लंबी 4-कोर परिरक्षित केबल के साथ एकीकृत किया जाता है, केबल एक मुक्त अंत के साथ आता है जो विद्युत कनेक्शन के लिए किसी भी प्रकार के कनेक्टर को इकट्ठा करना आसान बनाता है। इनल लोड सेल FL25 का उपयोग आमतौर पर प्रेस-इन के लिए किया जाता है। बल माप, सिलेंडर पुश पुल बल माप, ऑटो उपकरण, उत्पादन लाइन, प्रेस मशीन। आदि।
आयाम
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11lb 100N / 10kg / 22lb 200N / 20kg / 44lb 300N / 30kg / 66lb 500N / 50kg / 110lb 600N / 60kg / 132lb 1KN / 100kg / 220lb |
| निर्धारित उत्पादन | 2.0mV / वी |
| उत्तेजना | 3-15 वी |
| जीरो बैलेंस | ± 0.05 एमवी / वी |
| nonlinearity | ±0.5% आरओ |
| हिस्टैरिसीस | ±0.5% आरओ |
| गैर-दोहराव | ±0.2% आरओ |
| रेंगना(10मिनट) | ±0.1% आरओ |
| सुरक्षित अधिभार | एफएस का 150% |
| अंतिम अधिभार | एफएस . का 200% |
| मुआवजा तापमान | -10...+40हेसी |
| परिचालन तापमान | -20...+60हेसी |
| तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| इनपुट प्रतिरोध | 700 ± 30 ओम |
| आउटपुट प्रतिरोध | 700±5 ओम |
| इन्सुलेशन प्रतिरोध | >5000M ओम |
| सुरक्षा प्रवेश | आईपी 64 |
| तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*4000mm 4-कोर परिरक्षित |
| वायरिंग कोड |
लाल--उत्तेजना+काले--उत्तेजना- |
