लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएफजी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2099पीसी/माह |
| प्रकार: | लघु बेलनाकार लोड सेल | उत्पादन: | एनालॉग ट्रांसड्यूसर |
|---|---|---|---|
| लोड दिशा: | तनाव और संपीड़न | संबंध: | निकला हुआ किनारा से निकला हुआ किनारा |
| क्षमता: | 10lb 20lb 45lb 112lb 225lb 450lb |

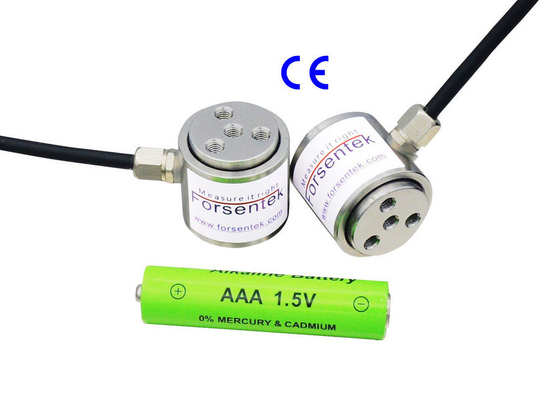

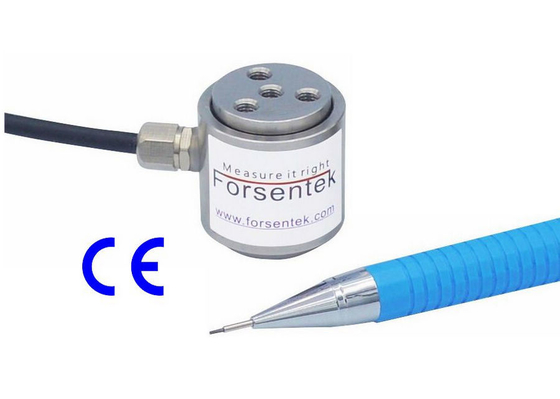

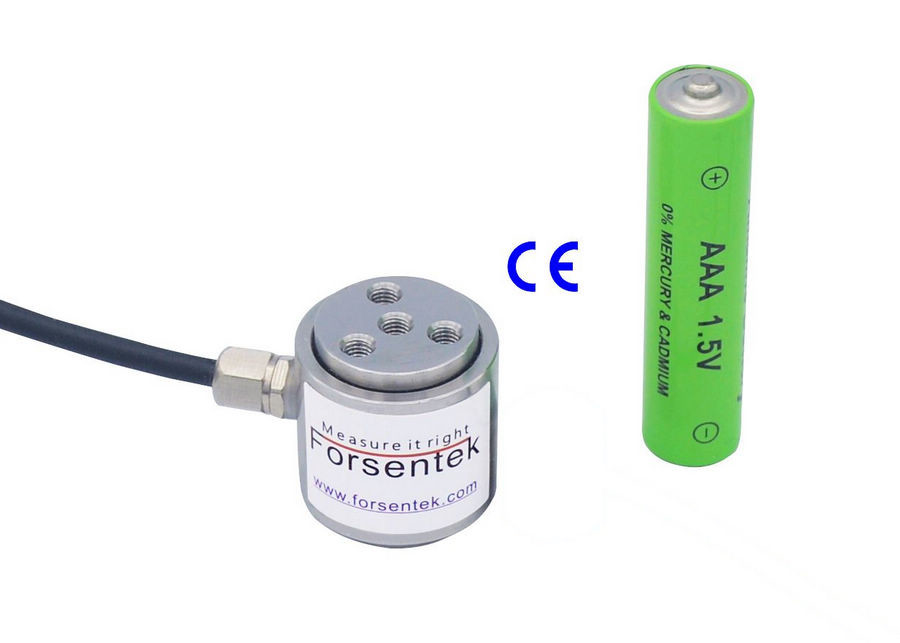

लघु स्तंभ प्रकार संपीड़न लोड सेल 50N निकला हुआ किनारा संपीड़न बल सेंसर 100N
मिनिएचर कॉलम टाइप कंप्रेशन लोड सेल FFG स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक का उपयोग करके रेटेड आउटपुट की अधिकतम 0.1% गैर-रैखिकता प्रदान करता है।मिनिएचर फोर्स ट्रांसड्यूसर FFG 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N / 0-2000N छह रेटेड मापने की रेंज प्रदान करता है, जिसमें से चुनने के लिए, निकला हुआ किनारा लोड सेल FFG का उपयोग तनाव और संपीड़न बल माप दोनों के लिए किया जा सकता है। .स्टेनलेस स्टील निर्माण, निकला हुआ किनारा डिजाइन, कॉम्पैक्ट आकार, द्विदिश बल माप, उच्च सटीकता, लघु तनाव संपीड़न सेंसर एफएफजी तार तनाव नियंत्रण, बल वितरण विश्लेषण, स्वचालित नियंत्रण, सिलेंडर जोर माप, विधानसभा बल निगरानी, वसंत जैसे अनुप्रयोगों के लिए एक आदर्श मिश्रण प्रदान करता है। परीक्षण, अल्ट्रासोनिक वेल्डिंग क्लैंप बल नियंत्रण, हाथ प्रेस बल सत्यापन, और इसी तरह।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।
विशेष विवरण
| निर्धारित क्षमता |
50N / 5kg / 11lb 2000N / 200kg / 450lb |
||
| निर्धारित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | 380 ± 30 ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | 350 ± 5 ओम |
| रेंगना(5मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | 3*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
लघु कॉलम लोड सेल FFG का रेटेड आउटपुट सामान्य रूप से लगभग 2.0mV/V है।
निकला हुआ किनारा घुड़सवार बल ट्रांसड्यूसर एफएफजी की बिजली आपूर्ति सामान्य रूप से 3-15 वी के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो बेलनाकार बल सेंसर FFG की आउटपुट रेंज सामान्य रूप से तनाव और संपीड़न बल माप के लिए -30mV ... + 30mV के भीतर होती है।
उदाहरण एक: 5V DC द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ Flanged कॉलम टाइप लोड सेल FFG-50N, आउटपुट रेंज -10mV...+10mV है।
उदाहरण दो: निकला हुआ किनारा प्रकार तनाव संपीड़न सेंसर FFG-100N 2.0mV / V रेटेड आउटपुट के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज -6.6mV ... + 6.6mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: एम्पलीफायर एफएससी (-5-5 वी) -24 वी के साथ काम कर रहे तनाव संपीड़न लोड सेल एफएफजी -50 एन, लोड-वोल्टेज संबंध 0-50 एन संपीड़न बल वीएस 0-5 वी आउटपुट, 0-50 एन तनाव बल वीएस 0-( -5 वी) आउटपुट।
उदाहरण दो: प्रेस फोर्स लोड सेल FFG-100N एम्पलीफायर FSC (4-12-20mA) -24V के साथ काम कर रहा है, लोड-वर्तमान संबंध 0-100N संपीड़न बल VS 12-20mA आउटपुट, 0-100N तनाव बल VS 12- होगा। 4 एमए आउटपुट।
