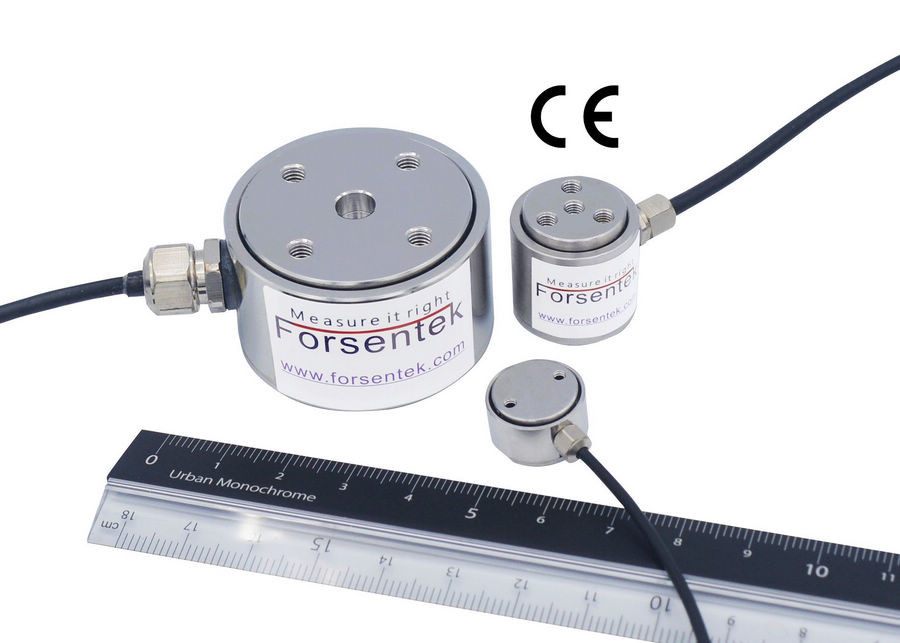

निकला हुआ किनारा प्रकार संपीड़न लोड सेल 450lb 225lb 112lb 45lb संपीड़न बल ट्रांसड्यूसर

निकला हुआ किनारा प्रकार संपीड़न लोड सेल 450lb 225lb 112lb 45lb संपीड़न बल ट्रांसड्यूसर

निकला हुआ किनारा संपीड़न बल लोड सेल एफएफए स्टेनलेस स्टील से बना है जो पूर्ण पैमाने की अधिकतम 0.1% गैर-रैखिकता प्रदान करने के लिए तनाव गेज तकनीक का उपयोग करता है। तनाव संपीड़न बल सेंसर एफएफए 0-45 एलबी / 0-112 एलबी / प्रदान करता है0-225lb /0-450lb /0-1.12klb /0-2.25klb /0-चुनने के लिए 4.5klb सात रेटेड माप रेंज, बेलनाकार बल ट्रांसड्यूसर एफएफए का उपयोग तनाव और संपीड़न बल माप दोनों के लिए किया जा सकता है।स्टेनलेस स्टील निर्माण, निकला हुआ किनारा डिजाइन, कॉम्पैक्ट आकार, द्विदिश बल माप, उच्च सटीकता, निकला हुआ किनारा प्रकार लोड सेल एफएफए तार तनाव नियंत्रण, बल वितरण विश्लेषण, स्वचालित नियंत्रण, सिलेंडर जोर माप, विधानसभा बल निगरानी जैसे अनुप्रयोगों के लिए एक आदर्श बल मापने का समाधान प्रदान करता है। , वसंत परीक्षण, अल्ट्रासोनिक वेल्डिंग क्लैंप बल नियंत्रण, हाथ प्रेस बल सत्यापन, और इसी तरह।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।

विशेष विवरण

लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो mV/V आउटपुट देता है।

लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता

निकला हुआ किनारा प्रकार संपीड़न लोड सेल एफएफए का रेटेड आउटपुट लगभग 2.0mV/V है।
बेलनाकार बल सेंसर एफएफए की बिजली आपूर्ति आम तौर पर 3-15 वी के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो तनाव और संपीड़न बल माप के लिए कॉलम प्रकार लोड सेल एफएफए की आउटपुट रेंज -30 एमवी ... + 30 एमवी के भीतर सामान्य है।
उदाहरण एक: निकला हुआ किनारा प्रकार तनाव संपीड़न बल ट्रांसड्यूसर FFA-5kN 2.0mV / V रेटेड आउटपुट के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज -6.6mV ... + 6.6mV है।
उदाहरण दो: 10V डीसी द्वारा संचालित 2.0mV/V रेटेड आउटपुट के साथ तनाव/संपीड़न लोड सेल FFA-2kN, आउटपुट रेंज -20mV...+20mV है।

आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए लोडसेल सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: तनाव और संपीड़न बल ट्रांसड्यूसर FFA-1kN एम्पलीफायर FSC (-10-10V) -24V के साथ काम कर रहा है, बल-वोल्टेज संबंध 0-1kN संपीड़न बल VS 0-10V आउटपुट, 0-1kN तनाव बल VS 0- होगा। (-10V) आउटपुट।

उदाहरण दो: एम्पलीफायर एफएससी (4-12-20 एमए) -24 वी के साथ काम कर रहे लोड सेल एफएफए -500 एन खींचो और पुश करें, बल-वर्तमान संबंध 0-500 एन संपीड़न बल वीएस 12-20 एमए आउटपुट, 0-500 एन तनाव बल वीएस 12 होगा -4 एमए आउटपुट।

निकला हुआ किनारा प्रकार संपीड़न लोड सेल 450lb 225lb 112lb 45lb संपीड़न बल सेंसर

डेटाशीट डाउनलोड करने के लिए यहां क्लिक करें
