लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | FC8E |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2130 पीसी/माह |
| प्रकार: | लघु बटन लोड सेल | प्रयोग: | संपीड़न बल माप |
|---|---|---|---|
| क्षमता: | 11lb 22lb 45lb 112lb | उत्पादन: | एनालॉग सेंसर |

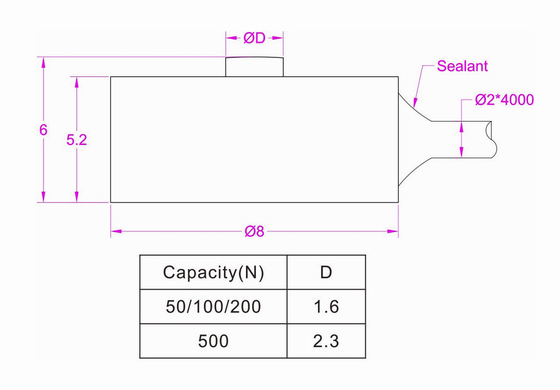

| व्यास: | 8 मिमी | ऊंचाई: | 6 मिमी |

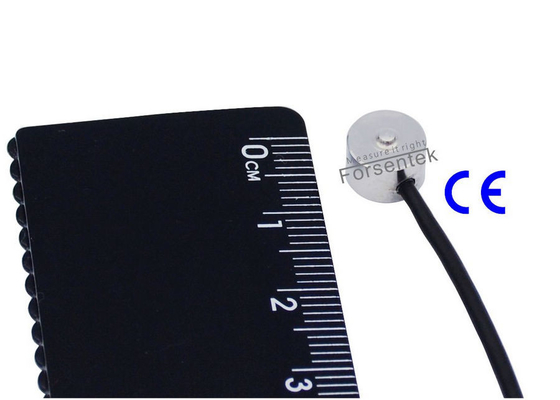

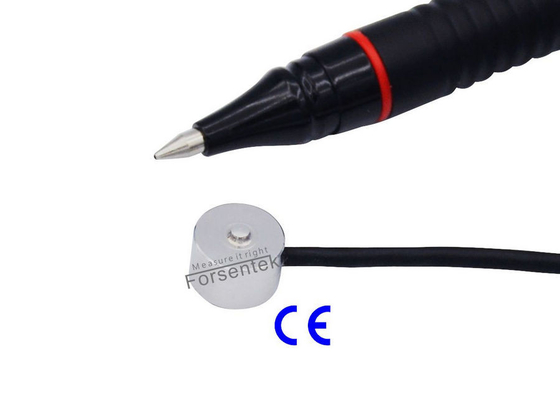

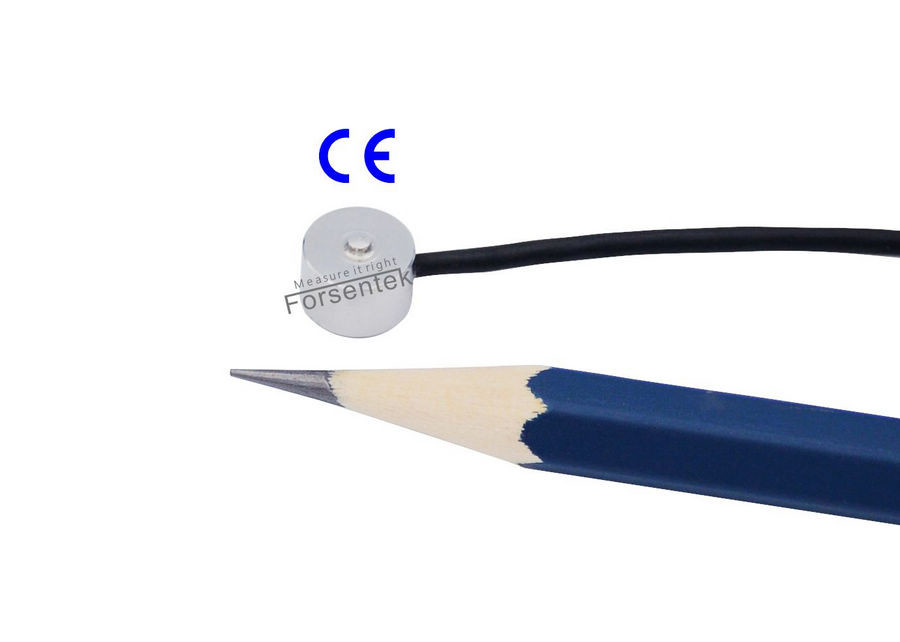

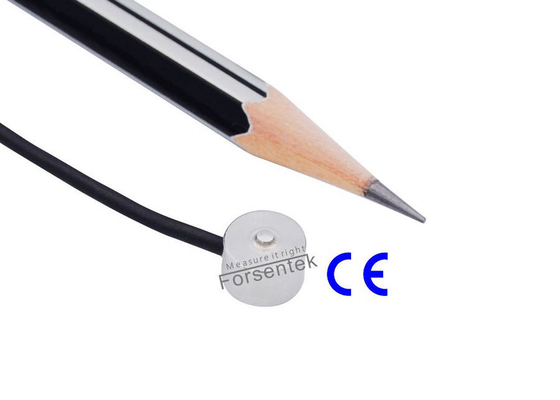

माइक्रो कंप्रेशन लोड सेल 11lb 22lb 45lb 112lb लघु संपीड़न बल सेंसर
मिनिएचर कम्प्रेशन फोर्स लोड सेल FC8E स्टेनलेस स्टील से बना है जो कम्प्रेशन फोर्स मापन के लिए मेटल फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित है।सबमिनिएचर बटन लोड सेल FC8E चुनने के लिए 0-11 lb / 0-22 lb / 0-45 lb / 0-112 lb चार रेटेड मापन रेंज प्रदान करता है।माइक्रो कंप्रेशन लोड सेल FC8E को केवल 8 मिमी बाहरी व्यास और 6 मिमी कुल ऊंचाई के साथ चित्रित किया गया है जो इसे बल माप अनुप्रयोगों के लिए बेहद उपयुक्त बनाता है जहां बढ़ते स्थान सीमित हैं।सबसे छोटे संपीड़न सेंसर FC8E के लिए विशिष्ट अनुप्रयोग हैं जैसे क्लैंपिंग बल माप, बल अधिभार संरक्षण, भार वितरण विश्लेषण, डाई फोर्स मापन, ऑटो उपकरण, असेंबली लाइन और इतने पर।हमारे ग्राहकों के अनुरोध के अनुसार संपीड़न प्रकार लोडसेल FC8E को भी संशोधित या अनुकूलित किया जा सकता है।
विशेष विवरण
| निर्धारित क्षमता |
5 किग्रा / 50 एन / 11 एलबी 10 किग्रा / 100N / 22lb 20 किग्रा / 200 एन / 45 एलबी 50 किग्रा / 500N / 112lb |
||
| निर्धारित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-10V | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±1% आरओ | इनपुट प्रतिरोध | 900 ± 100 ओम |
| गैर-दोहराव | ±0.5% आरओ | आउटपुट प्रतिरोध | 900 ± 100 ओम |
| रेंगना(5मिनट) | ±0.5% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø2*4000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है।
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
माइक्रो लोड सेल FC8E का रेटेड आउटपुट सामान्य रूप से लगभग 1mV/V है।
बिजली की आपूर्ति लघु बल सेंसर FC8E आमतौर पर 3-10V के भीतर होता है।
भार/क्षमता 0-1 के भीतर है।
तो सबमिनिएचर बटन लोड सेल FC8E की आउटपुट रेंज सामान्य रूप से 0...10mV के साथ होती है।
उदाहरण एक: 5V डीसी द्वारा संचालित 1.0mV/V रेटेड आउटपुट के साथ सबसे छोटा संपीड़न सेंसर FC8E-500N, आउटपुट रेंज 0 ~ 5mV है।
उदाहरण दो: माइक्रो बटन लोड सेल FC8E-200N 1.0mV / V रेटेड आउटपुट के साथ 3.3V DC द्वारा संचालित, आउटपुट रेंज 0 ~ 3.3mV है।
आसान सिग्नल प्रोसेसिंग के लिए mV सिग्नल को 0-5V/0-10V/4-20mA में बदलने के लिए सिग्नल कंडीशनर का उपयोग किया जा सकता है।
उदाहरण एक: लघु संपीड़न बल ट्रांसड्यूसर FC8E-100N एम्पलीफायर FSC (0-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-100N संपीड़न बल VS 0-10V आउटपुट होगा।
उदाहरण दो: सबसे छोटा संपीड़न लोड सेल FC8E-50N एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-200N संपीड़न भार VS 4-20mA आउटपुट होगा।
