लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफसीएमए |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 4030 पीसी/माह |
| प्रकार: | यूनिवर्सल पैनकेक लोड सेल | लोड दिशा: | तनाव/संपीड़न |
|---|---|---|---|
| प्रयोग: | बल माप | क्षमता: | 2klb 1klb 500lb 200lb 100lb 50lb |
| उत्पादन: | अनुरूप | धागा: | एम 16 * 1.5 |

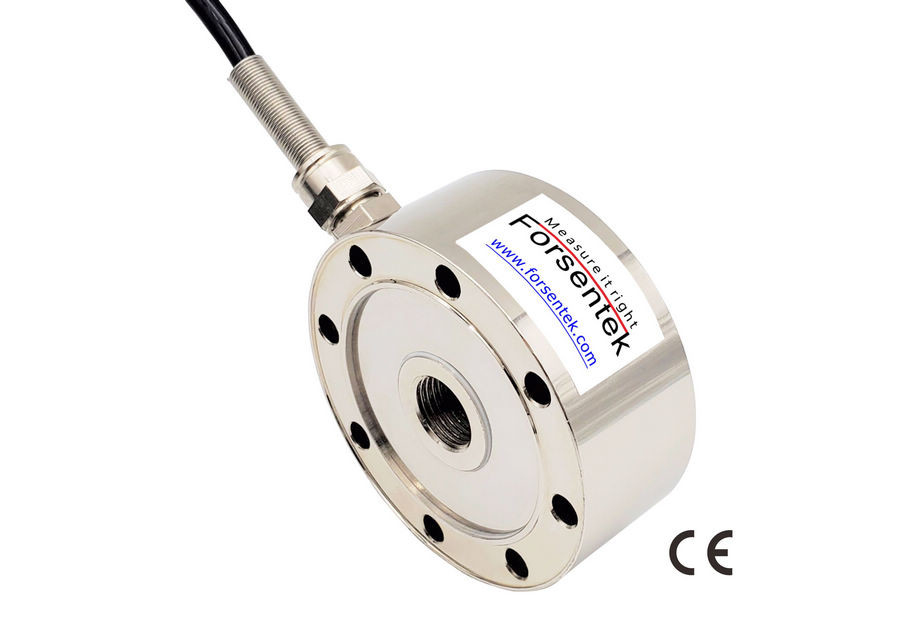

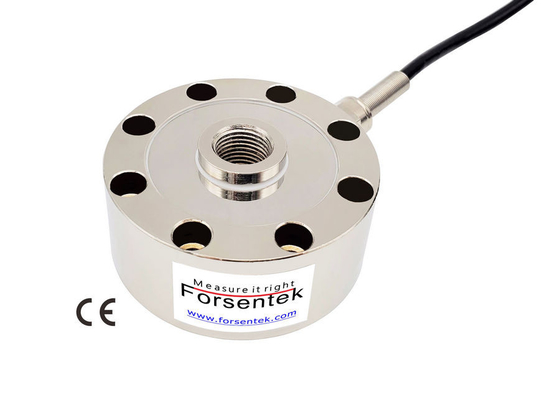

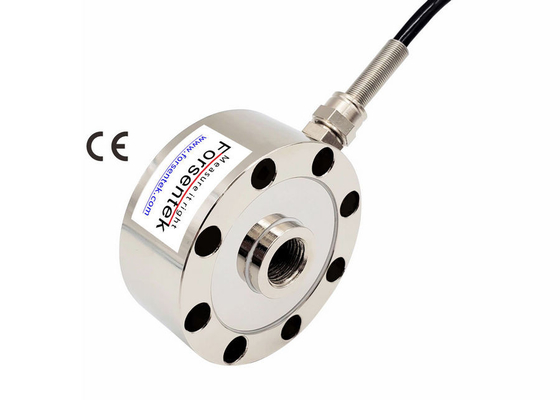

संपीड़न बल ट्रांसड्यूसर 200lb 100lb 50lb यूनिवर्सल पैनकेक लोड सेल

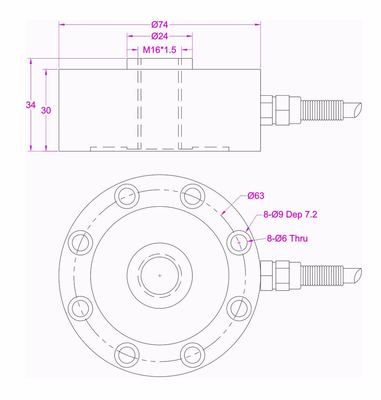

M16 थ्रेडेड यूनिवर्सल कम्प्रेशन फोर्स लोड सेल FCMA, लागू बल के अनुपात में 2.0mV / V रेटेड आउटपुट देने के लिए फ़ॉइल स्ट्रेन गेज तकनीक पर आधारित उच्च कठोरता वाले मिश्र धातु इस्पात से बना है। पैनकेक लोड सेल FCMA 0-66lb / 0-110lb / 0- प्रदान करता है। 220lb / 0-440lb / 0-660lb / 0-1100lb / 0-2200lb सात रेटेड माप रेंज, स्थिर और गतिशील बल माप दोनों के लिए इच्छित से चुनने के लिए पूर्ण क्षमता की अधिकतम 0.1% गैर-रैखिकता के साथ, यूनिवर्सल लोड सेल FCMA हो सकता है तनाव और संपीड़न माप दोनों के लिए उपयोग किया जाता है, कम प्रोफ़ाइल संरचना इसे इन-लाइन बल निगरानी के लिए भी उपयुक्त बनाती है।प्रेस फोर्स ट्रांसड्यूसर FCMA को ट्रांसड्यूसर के केंद्र के माध्यम से चलने वाले M16x1.5 थ्रेडेड होल के साथ डिज़ाइन किया गया है जिसका उपयोग लोड बटन, आई बोल्ट या बल लोडिंग के लिए अन्य एडेप्टर जैसे अटैचमेंट को माउंट करने के लिए किया जा सकता है, यह स्पोक टाइप लोड सेल को बहुत अनुकूल बनाता है। विभिन्न मामलों में, आपको इंजेक्शन-मोल्डिंग मशीनों, प्रेस मशीनों और सामग्री परीक्षण उपकरण, टैंकों, जहाजों और हॉपर के लिए वजन माप, आदि में बल माप के लिए लागू पैनकेक प्रकार लोड सेल एफसीएमए मिल सकता है।
विशेष विवरण
| निर्धारित क्षमता |
30 किग्रा / 300N / 66lbf 50 किग्रा / 500N / 110lb 100 किग्रा / 1kN / 220lb 200 किग्रा / 2kN / 440lb 300 किग्रा / 3kN / 660lb 500 किग्रा / 5kN / 1.1klb 1000 किग्रा / 10kN / 2.2klb |
||
| निर्धारित उत्पादन | 2.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.05 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/10हेसी |
| nonlinearity |
±0.1% आरओ |
तापमान परिवर्तन अवधि | ±0.05% आरओ/10हेसी |
| हिस्टैरिसीस |
±0.1% आरओ |
इनपुट प्रतिरोध | 750±50 ओम |
| गैर-दोहराव |
±0.05% आरओ |
आउटपुट प्रतिरोध | 700 ± 10 ओम |
| रेंगना(10मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अलॉय स्टील |
| केबल | Ø5*2000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
संपीड़न@ लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||

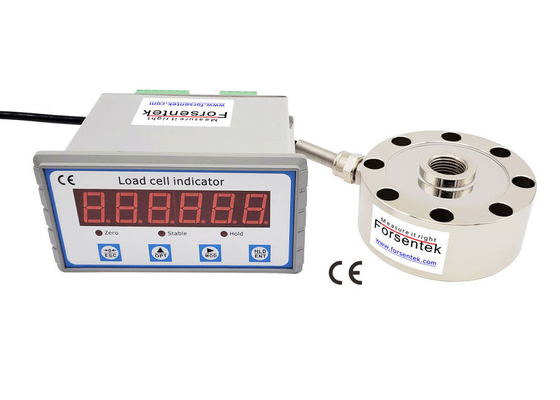

लोड सेल (या लोडसेल) एक ट्रांसड्यूसर है जो बल को मापने योग्य विद्युत उत्पादन में परिवर्तित करता है।हालांकि लोड सेल की कई किस्में हैं, स्ट्रेन गेज लोड सेल सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है, जिसमें एक ठोस धातु का शरीर होता है, जिस पर स्ट्रेन गेज को व्हीटस्टोन ब्रिज बनाने के लिए सुरक्षित किया जाता है जो एमवी / वी आउटपुट देता है। संपीड़न की आउटपुट रेंज सेंसर FCMAसामान्य रूप से -30mV ... + 30mV के भीतर है, और अधिकांश अनुप्रयोगों के लिए सिग्नल एम्पलीफिकेशन की आवश्यकता हो सकती है, लोड सेल सिग्नल ट्रांसमीटर का उपयोग 0-5V, 0-10V या 4-20mA सिग्नल प्राप्त करने के लिए किया जा सकता है ताकि बाद में आसान डेटा अधिग्रहण हो सके।उदाहरण के लिए: कंप्रेशन ट्रांसड्यूसर FCMA-500kg एम्पलीफायर FSC(0-10V)-24V के साथ काम कर रहा है, लोड-आउटपुट संबंध 0-500kg कम्प्रेशन लोड VS 0-10V आउटपुट होगा।वजन संकेतक का उपयोग मापा मूल्य प्रदर्शित करने के लिए किया जा सकता है, लोड सेल डिस्प्ले एफपीटी उच्च सटीकता 24 बिट सिग्मा-डेल्टा एडीसी के साथ एकीकृत है, 960 हर्ट्ज तक नमूना गति, आरएस 485 या आरएस 232 संचार पोर्ट का समर्थन करता है, 0-5 वी, 0-10 वी भी आउटपुट कर सकता है ,0-20mV या 4-20mA प्रवर्धित संकेत।
