| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | एफएफआर |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 2165 पीसी/माह |
| टाइप: | निकला हुआ किनारा घुड़सवार लोड सेल | क्षमता: | 10kN 5kN 2kN 1kN 500N 200N 100N |
|---|---|---|---|
| प्रयोग: | संपीड़न बल माप | उत्पादन: | एनालॉग सेंसर |
| संबंध: | निकला हुआ किनारा से निकला हुआ किनारा |

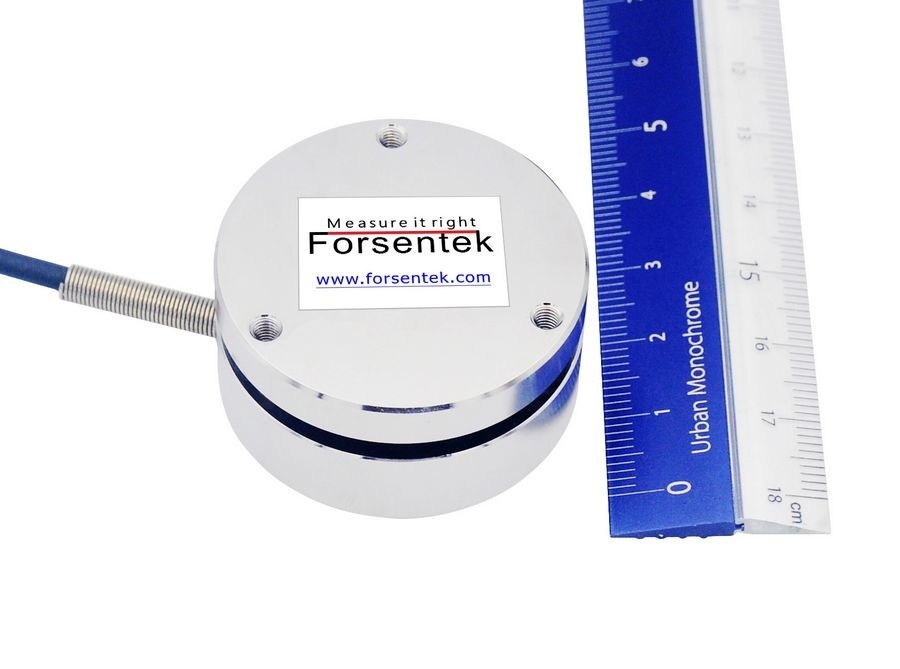

निकला हुआ किनारा लोड सेल 10kN 5kN 2kN 1kN 500N 200N 100N संपीड़न सेंसर
निकला हुआ किनारा लोड सेलFFR स्टेनलेस स्टील से बना है जो स्ट्रेन गेज तकनीक का उपयोग करके पूर्ण व्हीटस्टोन ब्रिज से mV/V आउटपुट देता है।निकला हुआ किनारा प्रकार बल सेंसर FFR 0-100N / 0-200N / 0-500N / 0-1kN / 0-2kN / 0-5kN / 0-10kN से चुनने के लिए सात रेटेड माप रेंज प्रदान करता है, कॉलम प्रकार बल ट्रांसड्यूसर FFR संपीड़न के लिए डिज़ाइन किया गया है निकला हुआ किनारा विन्यास के साथ बल माप।निकला हुआ किनारा घुड़सवार बल सेंसर एफएफआर स्वचालित नियंत्रण प्रक्रिया, सिलेंडर जोर माप, असेंबली बल निगरानी, प्रेस फिट माप असर, वेल्डिंग क्लैंपिंग बल नियंत्रण, हाथ प्रेस बल सत्यापन, स्थिरता क्लैंप बल परीक्षण आदि जैसे अनुप्रयोगों के लिए उपयुक्त है।मानक विनिर्देशों के अलावा, Forsentek विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए लोड सेल कस्टम डिज़ाइन सेवा प्रदान करने में सक्षम और तैयार है।
विशेष विवरण
| निर्धारित क्षमता |
10 किग्रा / 20 किग्रा / 50 किग्रा / 100 किग्रा / 200 किग्रा / 500 किग्रा / 1000 किग्रा 100N / 200N / 500N / 1kN / 2kN / 5kN / 10kN |
||
| निर्धारित उत्पादन | 1.5 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-15 वी | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.02% आरओ/हेसी |
| nonlinearity | ±0.3% आरओ | तापमान परिवर्तन अवधि | ±0.02% आरओ/हेसी |
| हिस्टैरिसीस | ±0.3% आरओ | इनपुट प्रतिरोध | 750±100 ओम |
| गैर-दोहराव | ±0.1% आरओ | आउटपुट प्रतिरोध | 700 ± 10 ओम |
| रेंगना(5मिनट) | ±0.1% आरओ | इन्सुलेशन प्रतिरोध | >5000Mohms |
| सुरक्षित अधिभार | 150% एफएस | सुरक्षा प्रवेश | आईपी65 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | स्टेनलेस स्टील |
| केबल | Ø3*3000mm 4-कोर परिरक्षित केबल | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
एक फोर्स सेंसर एक ट्रांसड्यूसर है जो यांत्रिक भार को लागू बल के आनुपातिक एमवी सिग्नल में परिवर्तित करता है। अभिनय बल मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे निरंतर बिजली आपूर्ति के तहत गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण बन जाएगा। , सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार ट्रांसड्यूसर से आउटपुट सिग्नल को मापकर लोड/बल को मापा जा सकता है।
लोड सेल और एम्पलीफायर का आउटपुट सिग्नल:
लोड सेल आउटपुट: = (बिजली की आपूर्ति * रेटेड आउटपुट) * लोड / क्षमता
फ्लैंज माउंटेड लोड सेल एफएफआर का रेटेड आउटपुट सामान्य रूप से लगभग 1.5mV/V है।
निकला हुआ किनारा प्रकार लोड सेल एफएफआर की बिजली आपूर्ति सामान्य रूप से 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो कम्प्रेशन टाइप फोर्स सेंसर FFR की आउटपुट रेंज सामान्य रूप से 0… + 22.5mV के भीतर होती है।
उदाहरण एक: 5V DC द्वारा संचालित 1.5mV/V संवेदनशीलता के साथ Flanged Force Transducer FFR-10kN, आउटपुट रेंज 0mV...+7.5mV है।
उदाहरण दो: निकला हुआ किनारा प्रकार बल सेंसर FFR-20kN 1.5mV / V रेटेड आउटपुट के साथ 10V DC द्वारा संचालित, आउटपुट रेंज 0mV ... + 15mV है।
व्हीटस्टोन ब्रिज से एमवी / वी आउटपुट को कभी-कभी सीधे संसाधित नहीं किया जा सकता है, एक सिग्नल कंडीशनर का उपयोग लोड सेल के साथ -5 ~ 5 वी, 0-10 वी या 4-20 एमए आउटपुट देने के लिए किया जा सकता है।
उदाहरण एक: निकला हुआ किनारा प्रकार संपीड़न लोड सेल FFR-5kN एम्पलीफायर FSC (0-10V) -24V के साथ काम कर रहा है, लोड-वोल्टेज संबंध 0-5000N संपीड़न बल VS 0-10V आउटपुट होगा, जो माप त्रुटि की परवाह किए बिना रैखिक है, 1V आउटपुट 500N कम्प्रेशन लोड से मेल खाता है, 2V आउटपुट 1000N कम्प्रेशन लोड से मेल खाता है, और इसी तरह।
उदाहरण दो: लघु स्तंभ प्रकार बल सेंसर FFR-2kN एम्पलीफायर FSC (4-20mA) -24V के साथ काम कर रहा है, बल-वर्तमान संबंध 0-2000N संपीड़न बल VS 4-20mA आउटपुट होगा, जो माप त्रुटि की परवाह किए बिना रैखिक है, 4mA आउटपुट "0" लोड से मेल खाती है, 5.6mA आउटपुट 200N कम्प्रेशन लोड से मेल खाती है, 12mA आउटपुट 1kN कम्प्रेशन लोड से मेल खाती है, और इसी तरह।
निकला हुआ किनारा लोड सेल 10kN 5kN 2kN 1kN 500N 200N 100N संपीड़न सेंसर
| कोड भेजने का आदेश | माप श्रेणी | बल दिशा |
| एफएफआर-10 किग्रा | 0-100N / 0-10kgf | दबाव |
| एफएफआर-20 किग्रा | 0-200N / 0-20kgf | |
| एफएफआर-50 किग्रा | 0-500N / 0-50kgf | |
| एफएफआर-100 किग्रा | 0-1kN / 0-100kgf | |
| एफएफआर-200 किग्रा | 0-2kN / 0-200kgf | |
| एफएफआर-500 किग्रा | 0-5kN / 0-500kgf | |
| एफएफआर-1000 किग्रा | 0-10kN / 0-1000kgf |
