उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Forsentek |
मॉडल संख्या: | FS6A/FS6B |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
प्रसव के समय: | 3-20 कार्य दिवसों |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
आपूर्ति की क्षमता: | 5000PCS / महीने |
सामग्री: | अलॉय स्टील | क्षमता: | 5 किग्रा 10 किग्रा 20 किग्रा 30 किग्रा 50 किग्रा 100 किग्रा 200 किग्रा 300 किग्रा |
---|---|---|---|
उत्पादन: | अनुरूप उत्पादन | सिद्धांत: | तनाव गेज लोड सेल |
बल माप दिशा: | तनाव और संपीड़न |

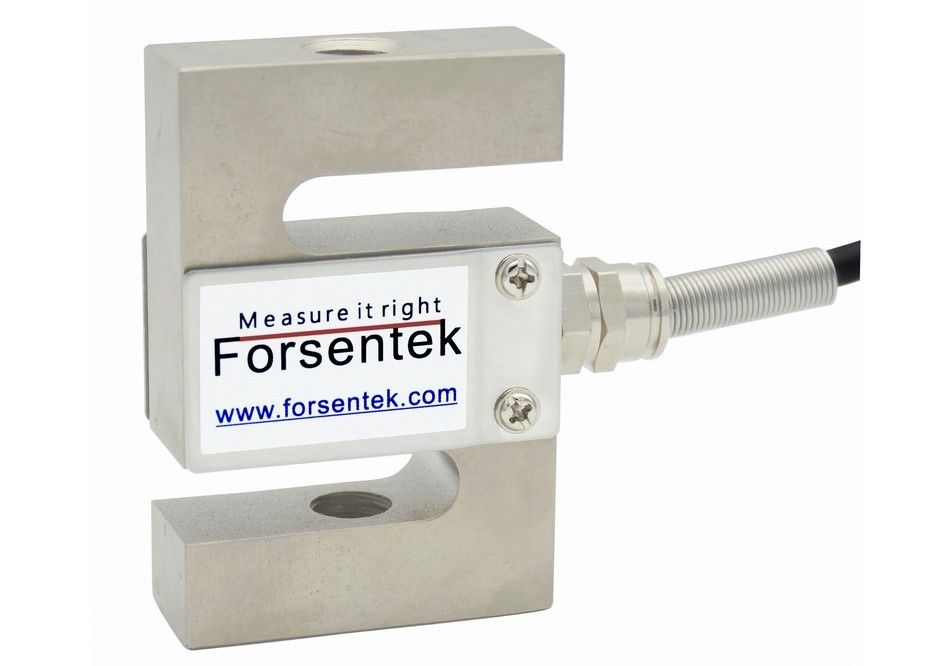

एस-प्रकार लोड सेल तनाव और संपीड़न बल माप
यूनिवर्सल एस टाइप फोर्स ट्रांसड्यूसर एफएस 6 ए / एफएस 6 बी तनाव और संपीड़न बल माप के लिए स्ट्रेन गेज आधारित है। एस बीम लोड सेल एफएस 6 ए / एफएस 6 बी 0-5 किग्रा / 0-10 किग्रा / 0-20 किग्रा / 0-30 किग्रा / 0-50 किग्रा / 0- प्रदान करता है। चुनने के लिए 100 किग्रा / 0-200 किग्रा / 0-300 किग्रा आठ रेटेड मापने वाली श्रेणियां। दोनों सिरों पर स्थित एम 6 / एम 8 मीट्रिक थ्रेडेड छेद का उपयोग विभिन्न मामलों के अनुकूल होने के लिए आंखों के बोल्ट और हुक जैसे अनुलग्नकों को माउंट करने के लिए किया जा सकता है।एस टाइप फोर्स ट्रांसड्यूसर FS6A / FS6B सामग्री परीक्षण मशीन, हैंगिंग स्केल, हॉपर वेटिंग, ऑटोमेशन उपकरण आदि जैसे अनुप्रयोगों के लिए एक सटीक और किफायती माप समाधान प्रदान करता है।
आयाम ("मिमी" में इकाई)
विशेष विवरण
निर्धारित क्षमता | 5 किग्रा 10 किग्रा 20 किग्रा 30 किग्रा 50 किग्रा 100 किग्रा 200 किग्रा 300 किग्रा |
मूल्यांकित उत्पादन | 2.0mV / वी |
उत्तेजना | 3-15 वी |
जीरो बैलेंस | ±2% आरओ |
गैर linearity | ±0.05% आरओ |
हिस्टैरिसीस | ±0.05% आरओ |
गैर repeatability | ±0.03% आरओ |
रेंगना(5मिनट) | ±0.03% आरओ |
सुरक्षित अधिभार | एफएस . का १५०% |
अंतिम अधिभार | एफएस . का 200% |
मुआवजा तापमान | -10...+40हेसी |
परिचालन तापमान | -20...+60हेसी |
तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
इनपुट प्रतिरोध | ३५० ± ३० ओम |
आउटपुट प्रतिरोध | ३५० ± ५ ओम |
इन्सुलेशन प्रतिरोध | >5000M ओम |
सुरक्षा प्रवेश | IP50 |
तत्व की सामग्री | अलॉय स्टील |
केबल | Ø5.5*2000mm (लंबी केबल उपलब्ध) |
वायरिंग कोड |
लाल--Exc+ काला--Exc- |
एस-टाइप लोड सेल एस-बीम लोड सेल के रूप में भी जाना जाता है क्योंकि इसकी निश्चित एस बीम संरचना के कारण, एस-टाइप फोर्स सेंसर तनाव बल और संपीड़न बल दोनों को मापने में सक्षम है। सेंसर लोड या बल अभिनय को इलेक्ट्रॉनिक सिग्नल में परिवर्तित कर सकता है जो आनुपातिक है लागू बल। अभिनय बल मापने वाले तत्व के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे निरंतर बिजली आपूर्ति के तहत गेहूंस्टोन पुल के प्रतिरोध परिवर्तन का कारण बनता है, सिग + और सिग के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार लोड/बल को लोड सेल से आउटपुट सिग्नल को मापकर मापा जा सकता है।
एस-टाइप लोड सेल एफएस06 -20 ~ 20 एमवी तक मिलीवोल्ट सिग्नल आउटपुट करता है, और अधिकांश अनुप्रयोगों के लिए सिग्नल एम्पलीफिकेशन की आवश्यकता हो सकती है, लोड सेल सिग्नल कंडीशनर का उपयोग -5 ~ 5 वी, 0-10 वी या 4-20 एमए सिग्नल प्राप्त करने के लिए किया जा सकता है जो है लागू बल के आनुपातिक। प्रवर्धित आउटपुट को पीएलसी और डेटा अधिग्रहण सॉफ्टवेयर द्वारा आसानी से संसाधित किया जा सकता है।
लागू बल को लोड सेल इंडिकेटर के माध्यम से प्रदर्शित किया जा सकता है, फोर्स इंडिकेटर एफपीटी उच्च सटीकता / कम शोर 24 बिट सिग्मा-डेल्टा एडीसी के साथ एकीकृत है, 960 हर्ट्ज तक की नमूना गति इसे स्थिर और गतिशील माप दोनों के लिए उपयुक्त बनाती है;FPT RS485 या RS232 संचार पोर्ट के साथ मोडबस RTU प्रोटोकॉल का भी समर्थन करता है, एम्पलीफाइड सिग्नल 0-5V, 0-10V, 0-20mV या 4-20mA भी FPT से प्राप्त करने योग्य है।
