लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| प्रमाणन: | CE |
| मॉडल संख्या: | एफएमजेडसी |
| न्यूनतम आदेश मात्रा: | 5pcs |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 50000pcs / month |
| प्रकार: | लघु लोड सेल सेंसर | क्षमता: | 2kg 3kg 5kg 10kg |
|---|---|---|---|
| उत्पादन: | एनालॉग ट्रांसड्यूसर | संरचना: | सिंगल एंडेड बीम प्रकार |
| प्रयोग: | वजन माप |

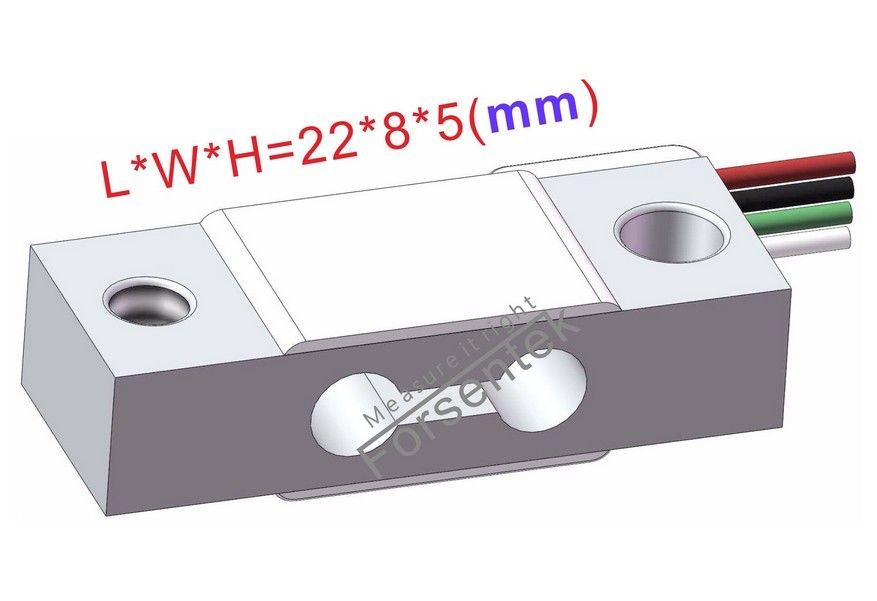

मिनी लोड सेल 2kg 3kg 5kg 6kg 10kg छोटे आकार का लोड सेल सेंसर
विशेषताएँ
विशेष विवरण
| निर्धारित क्षमता |
2kg / 20N / 4.4lb 3 किग्रा / 30N / 6.6lb 5 किग्रा / 50 एन / 11 एलबी 10 किग्रा / 100N / 22lb |
||
| निर्धारित उत्पादन | 1.0 एमवी / वी | मुआवजा तापमान | -10...+40हेसी |
| उत्तेजना | 3-10V | परिचालन तापमान | -20...+60हेसी |
| जीरो बैलेंस | ± 0.1 एमवी / वी | तापमान बदलाव शून्य | ±0.05% आरओ/हेसी |
| nonlinearity | ±0.1% आरओ | तापमान परिवर्तन अवधि | ±0.05% आरओ/हेसी |
| हिस्टैरिसीस | ±0.1% आरओ | इनपुट प्रतिरोध | 1020 ± 100 ओम |
| गैर-दोहराव | ±0.05% आरओ | आउटपुट प्रतिरोध | 1020 ± 20 ओम |
| रेंगना(2मिनट) | ±0.05% आरओ | इन्सुलेशन प्रतिरोध | >2000Mohms |
| सुरक्षित अधिभार | 120% एफएस | सुरक्षा प्रवेश | आईपी62 |
| अंतिम अधिभार | 200% एफएस | तत्व की सामग्री | अल्युमीनियम |
| केबल | AWG32 * 180 मिमी (अनुरोध पर लंबी केबल) | ||
| वायरिंग कोड |
लाल--पावर इनपुट+ब्लैक--पावर इनपुट- हरा - सिग्नल आउटपुट + व्हाइट - सिग्नल आउटपुट- |
||
लघु लोड सेलFMZC एक ट्रांसड्यूसर है जो यांत्रिक बल को लागू बल या वजन के आनुपातिक विद्युत संकेत में परिवर्तित करता है। मापा भार या बल मापने वाले तत्व (लोचदार शरीर) के विरूपण का कारण बनता है, बंधुआ तनाव गेज तदनुसार विकृत हो जाता है जिससे व्हीटस्टोन के प्रतिबाधा भिन्नता का कारण होगा पुल, निरंतर बिजली की आपूर्ति के तहत, आउटपुट सिग्नल आनुपातिक रूप से बदलता है, इस प्रकार लोड सेल से आउटपुट सिग्नल को मापकर वजन या बल को मापा जा सकता है।
22 मिमी कुल लंबाई के साथ, छोटे लोड सेल एफएमजेडसी बल निगरानी के लिए बहुत उपयुक्त है जहां स्थान सीमित है।विभिन्न अनुप्रयोगों के लिए कस्टम डिज़ाइन सेवा उपलब्ध है।
आयाम
