लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
लोड सेल, फोर्स सेंसर, टॉर्क ट्रांसड्यूसर
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Forsentek |
| मॉडल संख्या: | F3N |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | शॉकप्रूफ कार्टन |
| प्रसव के समय: | 3-20 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | 3120 पीसी/माह |
| प्रयोग: | 3-अक्ष बल माप | क्षमता: | 10/20/50/100/200/500/1000एन |
|---|---|---|---|
| प्रकार: | बहु-अक्ष भार सेल | बल दिशा: | Fx/Fy/Fz |
| आउटपुट: | अनुरूप |

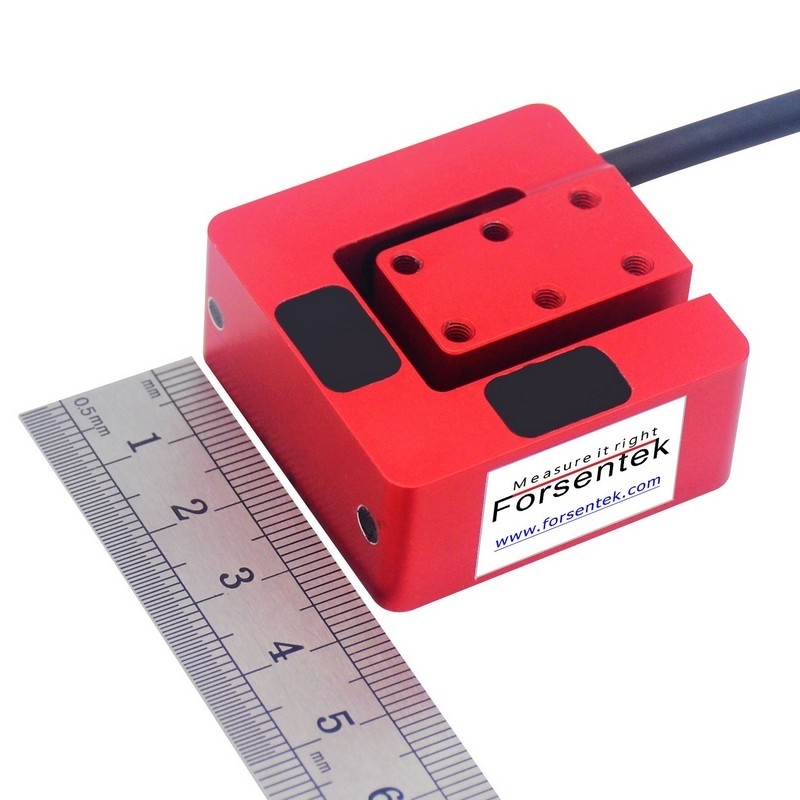

त्रिअक्षीय बल सेंसर 10N बहु-अक्ष सेंसर 20N 3-अक्ष भार सेल 50N
छोटे आकार के बहु-अक्ष भार सेल F3N को Fx/Fy/Fz अक्ष में तनाव और संपीड़न दोनों भार को मापने के लिए डिज़ाइन किया गया है।तीन स्वतंत्र गेहूं पत्थर पुल लागू बल के आनुपातिक एमवी उत्पादन देने के लिए संबंधित बीम पर बंधे हैं, 0-5V / 0-10V / 4-20mA आउटपुट मल्टी-चैनल एम्पलीफायर LC3A के माध्यम से उपलब्ध है।छोटे आकार का बहु-अक्ष बल सेंसर F3N सभी 3 अक्षों के लिए 10N / 20N / 50N / 100N / 200N / 500N / 1000N सात रेटेड क्षमताएं प्रदान करता हैछोटे आकार के 3-अक्ष भार सेल F3N 1000 ओम उच्च प्रतिरोध पुल का उपयोग करता है, जिससे यह कम बिजली की खपत करता है और बैटरी संचालित माप प्रणाली के लिए उपयुक्त है।बहु-अक्ष सेंसर F3N के लिए विशिष्ट अनुप्रयोग उदाहरण के लिए घर्षण बल माप हैं, चिकित्सा पुनर्वास उपकरण में बल अनुकरण, रोबोटिक्स में बल प्रतिक्रिया, हाथ देने वाले उपकरणों में बल निगरानी, यांत्रिक टकराव विरोधी, और इसी तरह।
त्रि-अक्षीय बल सेंसर का आदेश कोड F3N
|
आदेश देना कोड |
क्षमता | सामग्री |
| Fx=Fy=Fz | ||
| F3N-10N | 10N | एल्यूमीनियम मिश्र धातु |
| F3N-20N | 20N | |
| F3N-50N | 50N | |
| F3N-100N-A | 100 एन | |
| F3N-200N-A | 200 एन | |
| F3N-100N-S | 100 एन | स्टेनलेस स्टील |
| F3N-200N-S | 200 एन | |
| F3N-500N | 500 एन | |
| F3N-1kN | 1000N |
विनिर्देश
| नामित क्षमता |
10N / 1kgf / 2.2lbs 20N / 2kgf / 4.5lbf 50 एन / 5 किलोग्राम / 11 पाउंड 100 एन / 10 किलोग्राम / 22 पाउंड 200 एन / 20 किलोग्राम / 45 पाउंड 500 एन / 50 किलोग्राम / 112 पाउंड 1000N / 100kgf / 225lb |
||
| नामित आउटपुट | 1.0 mV/V | मुआवजा तापमान | 0...+40oसी |
| उत्तेजना | 3-15V | परिचालन तापमान | -10... +60oसी |
| शून्य शेष | ±0.05mV/V | तापमान परिवर्तन शून्य | ±0.03% आर.ओ./oसी |
| गैर-रैखिकता | ±0.3% आर.ओ. | तापमान परिवर्तन अवधि | ±0.02% आर.ओ./oसी |
| हिस्टेरिसिस | ±0.3% आर.ओ. | इनपुट प्रतिरोध | 1000±100 ओम |
| गैर-पुनरावृत्ति | ±0.1% आर.ओ. | आउटपुट प्रतिरोध | 1000±100 ओम |
| 5 मिनट) | ±0.1% आर.ओ. | इन्सुलेशन प्रतिरोध | >2000 मोहम्स |
| सुरक्षित अधिभार | 150% एफ.एस. | प्रवेश सुरक्षा | IP62 |
| अंतिम अधिभार | 200% एफ.एस. | तत्व की सामग्री |
एल्यूमीनियम मिश्र धातु स्टेनलेस स्टील |
| केबल | Ø5*3000 मिमी 12 तारों से ढकी हुई केबल | ||
| वायरिंग |
प्रत्येक धुरी के लिए 4 तारों का कनेक्शन |
||
त्रिअक्षीय बल सेंसर 100N बहु-अक्ष सेंसर 50N 3-अक्ष लोड सेल 20N
3-अक्ष बल ट्रांसड्यूसर F3N 3 परस्पर लंबवत अक्षों में बल को एक साथ मापता हैः X, Y, और Zप्रत्येक अक्ष लागू बल के आनुपातिक एक पूर्ण पुल उत्पादन प्रदान करता है और कोई गणितीय हेरफेर की आवश्यकता नहीं हैक्रियाशील बल के कारण इलास्टोमर विकृत होता है, बंधे हुए तनाव गेज तदनुसार विकृत होता है जो निरंतर बिजली की आपूर्ति के तहत गेहूं के पत्थर के पुल के प्रतिरोध परिवर्तन का कारण होगा,Sig+ और Sig- के बीच आउटपुट सिग्नल आनुपातिक रूप से बदल जाएगा, इस प्रकार ट्रांसड्यूसर से आउटपुट सिग्नल को मापकर भार/बल को मापा जा सकता है।
लोड सेल आउटपुटः = (पावर सप्लाई * नामित आउटपुट) * लोड / क्षमता
बहु-अक्ष बल सेंसर F3N का नामित आउटपुट लगभग 1.0mV/V है।
त्रि-अक्षीय लोड सेल F3N की बिजली आपूर्ति सामान्यतः 3-15V के भीतर होती है।
भार/क्षमता 0-1 के भीतर है।
तो मल्टी-अक्ष बल सेंसर F3N की आउटपुट रेंज आमतौर पर प्रत्येक अक्ष में द्विदिश बल माप के लिए -15mV...+15mV के भीतर है।
उदाहरण:मल्टी-एक्सिस लोड सेलF3N-100N 1.0mV/V संवेदनशीलता के साथ 10V DC द्वारा संचालित, आउटपुट रेंज -10mV...+10mV है।
एक बहु-चैनल सिग्नल कंडीशनर का उपयोग 3D ट्रांसड्यूसर F3N के साथ किया जा सकता है ताकि -5~5V, 0-10V या 4-20mA आउटपुट दिया जा सके।
उदाहरण: 3-अक्ष बल सेंसर F3N-50N LC3A ((-10-10V) -24V एम्पलीफायर के साथ काम करता है, प्रत्येक अक्ष में बल-वोल्टेज संबंध Fx+/Fy+/Fz+ दिशा VS 0-10V आउटपुट में 0-50N लोड होगा,Fx-/Fy-/Fz- दिशा VS 0-(-10V) आउटपुट में 0-50N भार, जो माप त्रुटि के बावजूद रैखिक है।
त्रि-अक्षीय भार सेल 10N बहु-अक्ष सेंसर 20N 3-अक्ष बल सेंसर 50N
डेटाशीट डाउनलोड करने के लिए यहाँ क्लिक करें
